5 WF2 CA4 V2 Gewarteten Bestückkopf C&P20P M2 wieder einbauen 8 min 1 / 2 V O R S I C H T ! V o r d e r I n s t a n d h a l t u n g d i e S i c h e r h e i t s h i n w e i s e i n d e r B e t r i e b s a n l e i t…
4 WF2 CA4 V2 Bestückkopf C&P20P M2 entfernen 12 min 2 / 2
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T7, T8, T9, T15, T19, T49, T62
Verschleißteil: Verbrauchsstoffe:
www.asm-smt.com
7 Lösen Sie die 4 Befestigungsschrauben. 8 Nehmen Sie den Kopf vom Haken. 9 Setzen Sie den Kopf in die Transportbox.
10 Bauen Sie den Vakuum-Rohrbogen aus. 11 Der Kopf ist bereit zur Wartung.

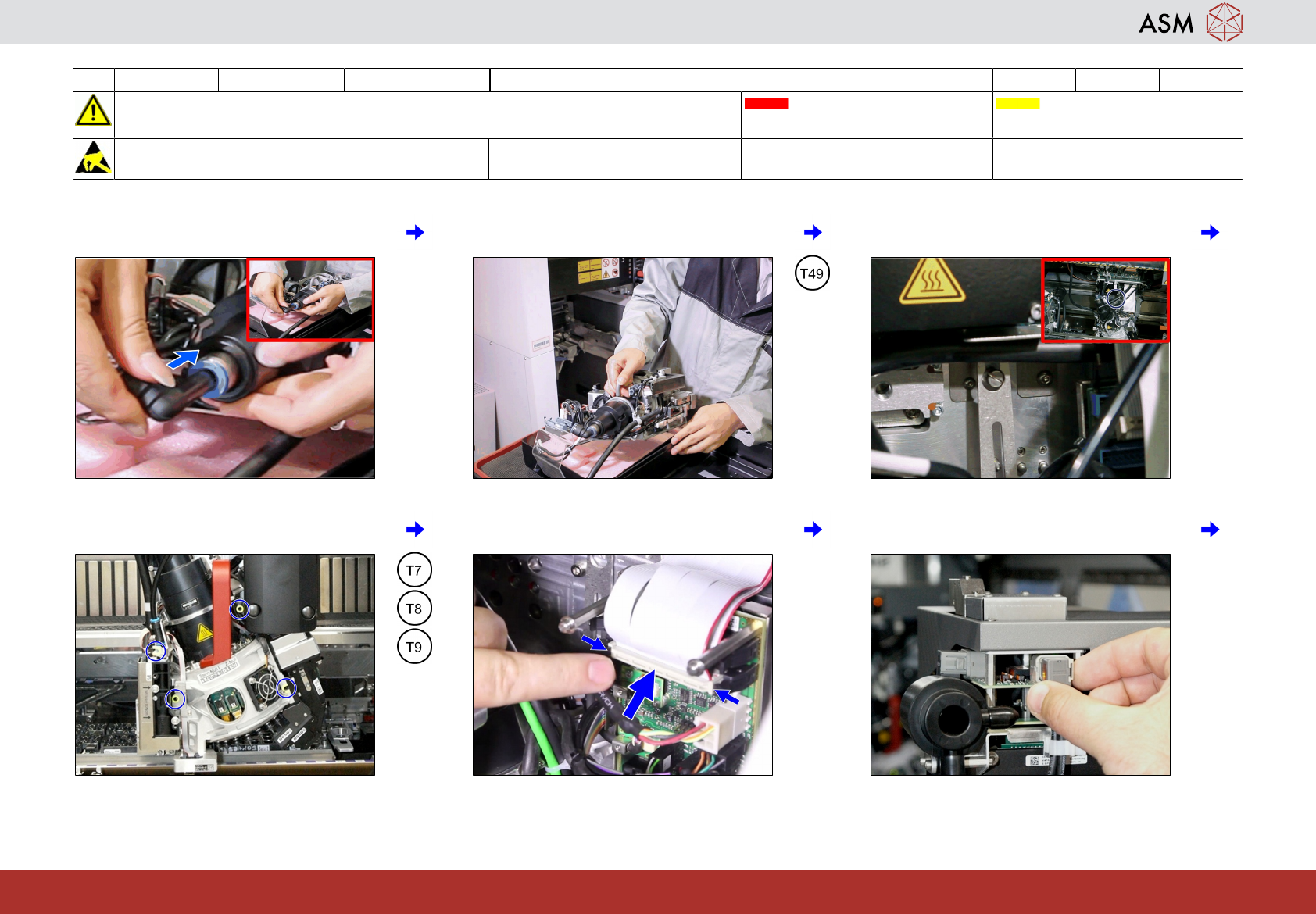

5 WF2 CA4 V2 Gewarteten Bestückkopf C&P20P M2 wieder einbauen 8 min 1 / 2
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T7, T8, T9, T15, T19, T49, T62
Verschleißteil: Verbrauchsstoffe:
C8
www.asm-smt.com
1 Bauen Sie den Vakuum-Rohrbogen wie-
der ein.
2 Nehmen Sie den gewarteten Kopf aus der
Transportbox.
3 Hängen Sie gewarteten Kopf am Haken
auf.
4 Ziehen Sie die 4 Schrauben mit einem
Drehmoment von 2,7 Nm an.
5 Stecken Sie die Flachbandkabel an. 6 Verbinden Sie die Kamerakabel.
5 WF2 CA4 V2 Gewarteten Bestückkopf C&P20P M2 wieder einbauen 8 min 2 / 2
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T7, T8, T9, T15, T19, T49, T62
Verschleißteil: Verbrauchsstoffe:
C8
www.asm-smt.com
7 Schließen Sie die Zugentlastung. 8 Stecken Sie die drei Luftschläuche an. 9 Entfernen Sie die Schutzabdeckung vom
BE-Sensor.
