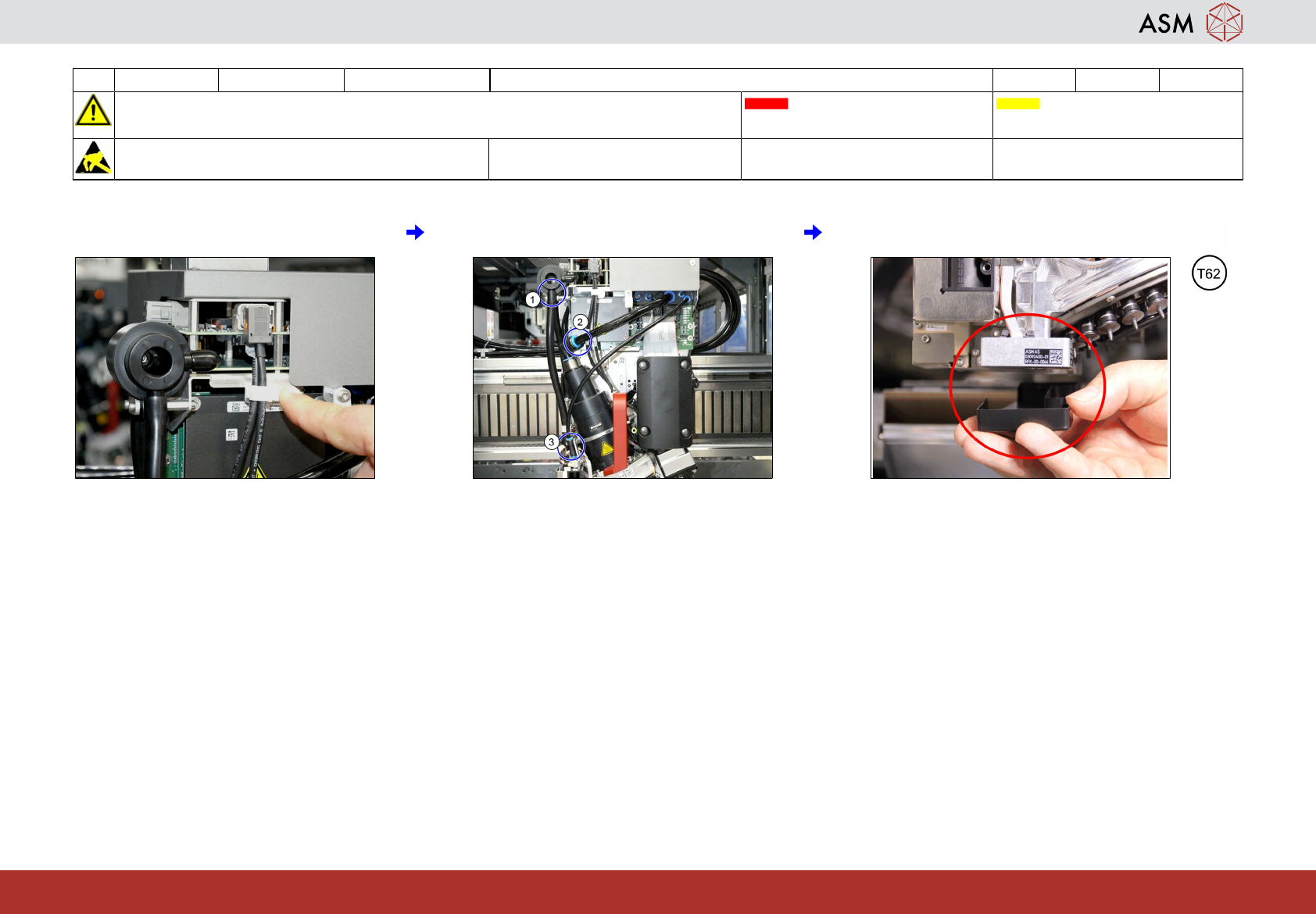

6 WF2 CA4 V2 Z-Achse des verbleibenden Bestückkopfes C&P20 A/P/M2 reinigen 2 min 1 / 1 V O R S I C H T ! V o r d e r I n s t a n d h a l t u n g d i e S i c h e r h e i t s h i n w e i s e i n d e r B e t r i e b s…
5 WF2 CA4 V2 Gewarteten Bestückkopf C&P20P M2 wieder einbauen 8 min 2 / 2
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T7, T8, T9, T15, T19, T49, T62
Verschleißteil: Verbrauchsstoffe:
C8
www.asm-smt.com
7 Schließen Sie die Zugentlastung. 8 Stecken Sie die drei Luftschläuche an. 9 Entfernen Sie die Schutzabdeckung vom
BE-Sensor.

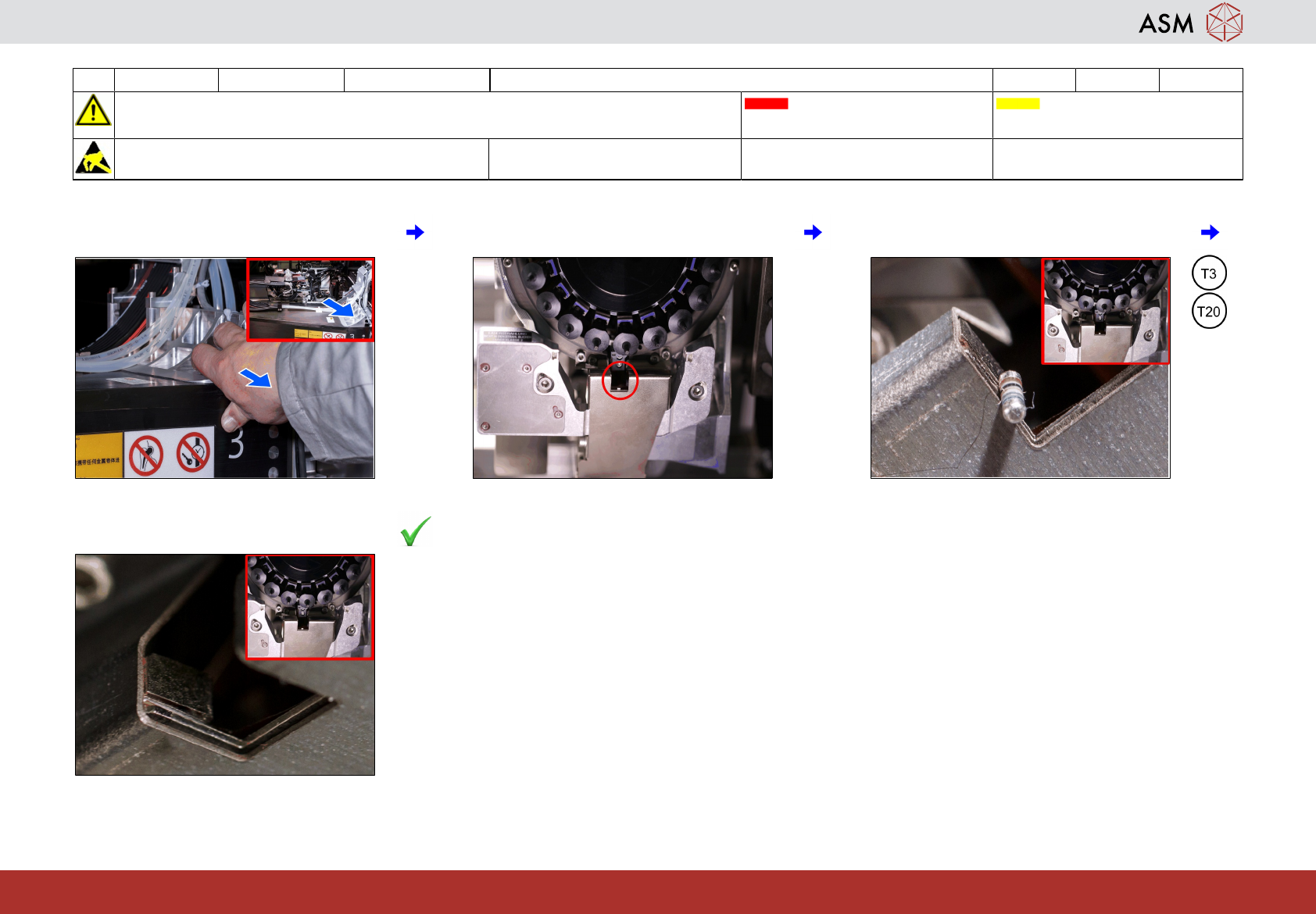

6 WF2 CA4 V2 Z-Achse des verbleibenden Bestückkopfes C&P20 A/P/M2 reinigen 2 min 1 / 1
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T3, T20
Verschleißteil: Verbrauchsstoffe:
www.asm-smt.com
1 Verschieben Sie alle Portale bis zum
Anschlag.
2 Zu reinigender Bereich der verbleibenden
Köpfe.
3 Entfernen Sie Bauelemente, die auf der Z-
Achse liegen.
4 Wenn das OK ist → weiter mit der nächs-
ten Aufgabe.
