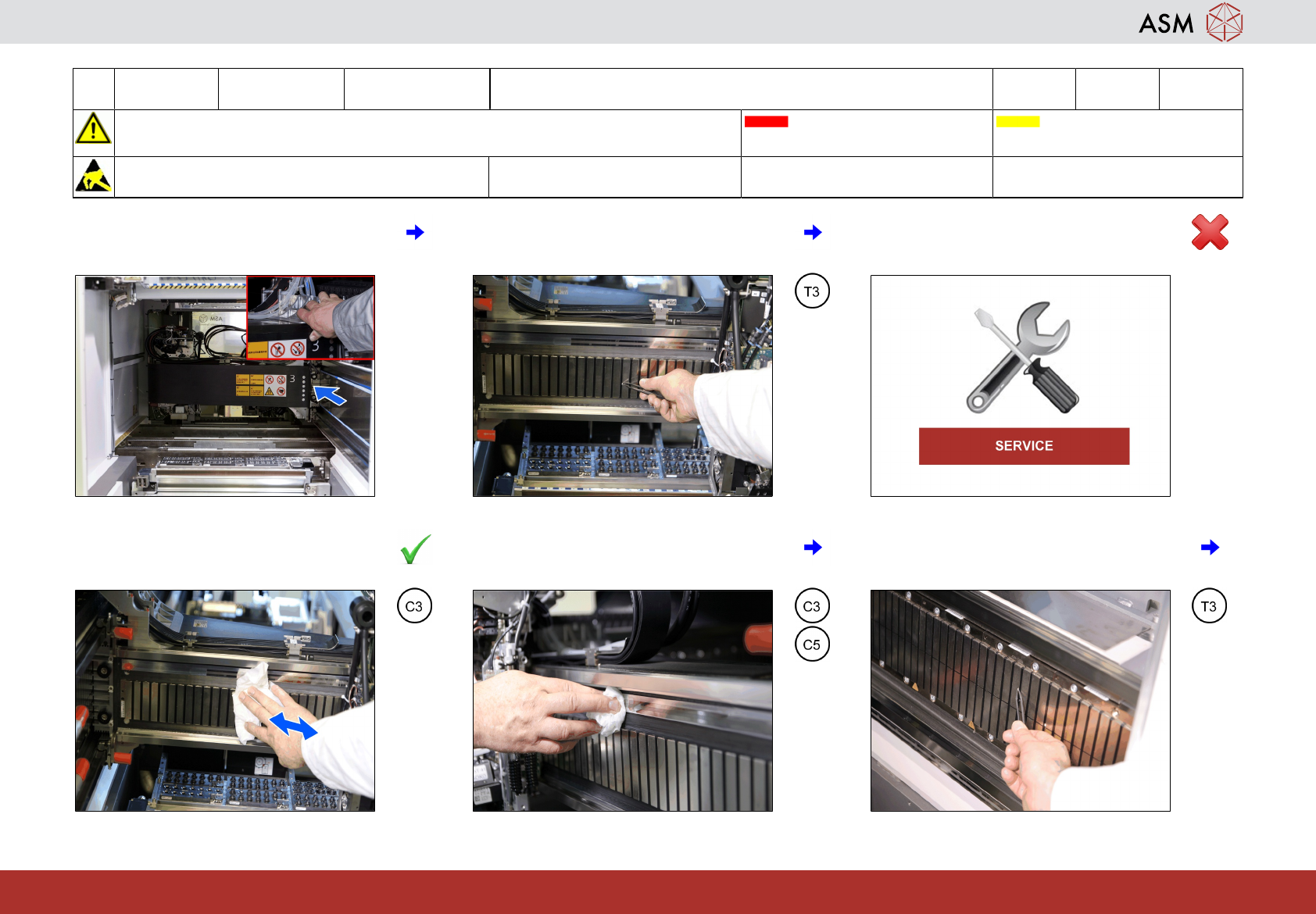

7 WF2 CA4 V2 Magnetfläche und Maßstab an der X- und Y-Achse prüfen und rei-
nigen
5 min 1 / 2
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T3
Verschleißteil: Verbrauchsstoffe:
C3,C5
www.asm-smt.com
1 Verschieben Sie an Stellplatz 2/4 alle
Portale bis zum Anschlag.
2 Prüfen Sie die X-Achsenmagnete an
Portal 1/3 (2/4) auf Verschmutzung und
Beschädigung.
3 Wenn Sie eine Beschädigung entdecken,
kontaktieren Sie den Service.
4 Wenn das OK ist -> reinigen Sie die X-
Achsenmagnete an Portal 1/3 (2/4).
5 Reinigen Sie den X-Achsenmaßstab an
Portal 1/3 (2/4).
6 Prüfen Sie die Y-Achsenmagnete an
Portal 1/3 (2/4) auf Verschmutzung und
Beschädigung.
7 WF2 CA4 V2 Magnetfläche und Maßstab an der X- und Y-Achse prüfen und rei-
nigen
5 min 2 / 2
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus AUS Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T3
Verschleißteil: Verbrauchsstoffe:
C3,C5
www.asm-smt.com
7 Wenn Sie eine Beschädigung entdecken,
kontaktieren Sie den Service.
8 Wenn das OK ist -> reinigen Sie die Y-
Achsenmagnete an Portal 1/3 (2/4).
9 Reinigen Sie den Y-Achsenmaßstab an
Portal 1/3 (2/4).
10 Verschieben Sie an Stellplatz 1/3 alle
Portale bis zum Anschlag.
11 Wiederholen Sie Schritt 2 bis 7 an Portal
2/4.
