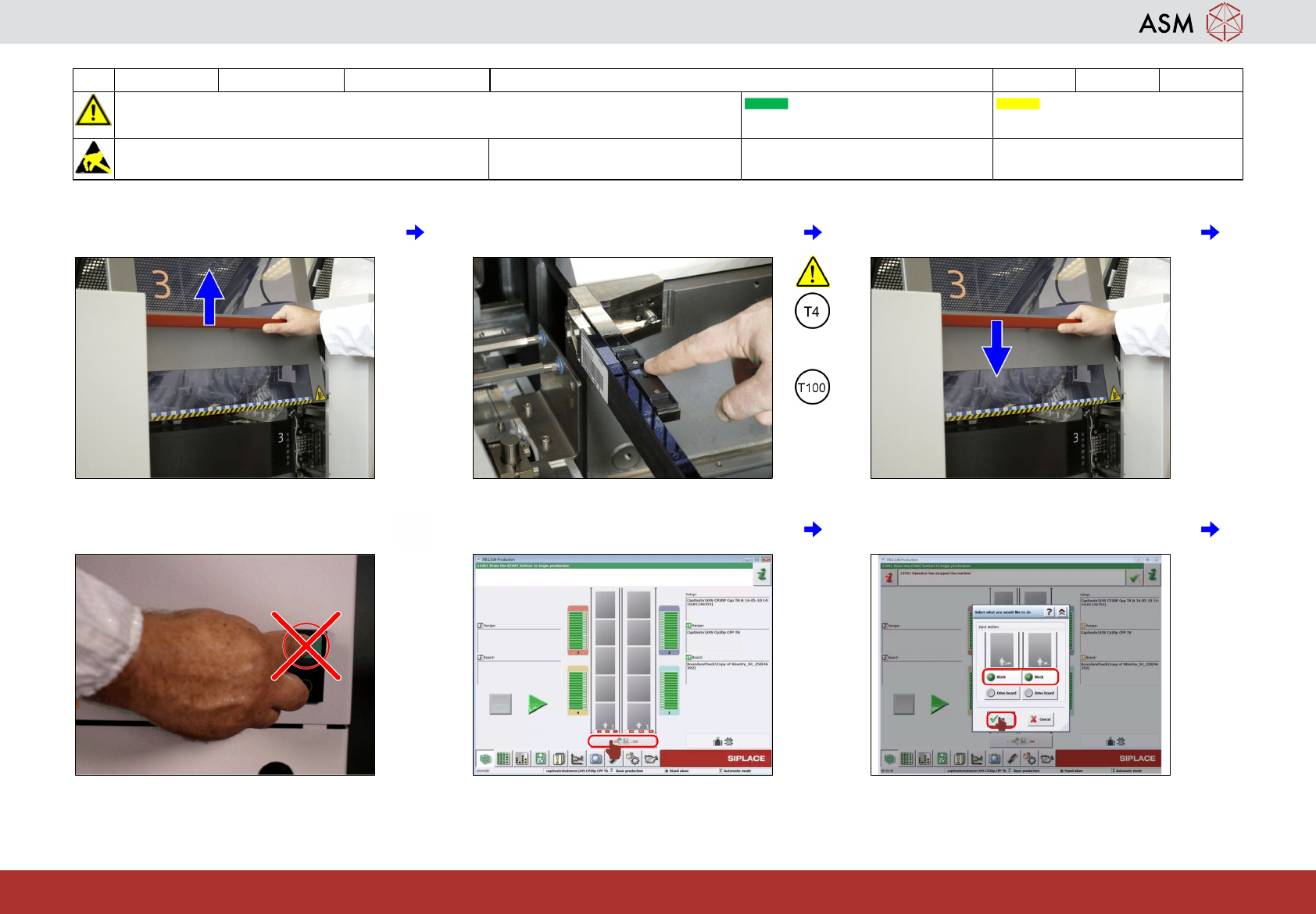

13 WF2 CA4 V2 Bestückkopf C&P20 A/P/M2 kalibrieren 14 min 1 / 4
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus EIN Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T2, T4 or T100
Verschleißteil: Verbrauchsstoffe:
www.asm-smt.com
1 Öffnen Sie die Haube. 2 Stellen Sie sicher, dass ein geeignetes
Kalibrierteil vorhanden ist.
3 Schließen Sie die Haube.
oder
4 Drücken Sie nicht den Start-Taster an der
Maschine.
5 Klicken Sie das Symbol "Transport
blockieren" an.
6 Blockieren Sie beide Spuren und klicken
Sie "OK" an.
13 WF2 CA4 V2 Bestückkopf C&P20 A/P/M2 kalibrieren 14 min 2 / 4
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus EIN Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T2, T4 or T100
Verschleißteil: Verbrauchsstoffe:
www.asm-smt.com
7 Klicken Sie das Symbol "Einstellungen
und Optionen" an.
8 Klicken Sie das Symbol "Benutzereinstel-
lungen" an.
9 Klicken Sie das Symbol "Service (Kunde)"
an.
10 Klicken Sie das Symbol "Kalibrierung" an. 11 Klicken Sie das Symbol "Schneller
Hardwaretausch" an.
12 Klicken Sie das Symbol "Kopftausch" an.
