13 WF2 CA4 V2 Bestückkopf C&P20 A/P/M2 kalibrieren 14 min 3 / 4 V O R S I C H T ! V o r d e r I n s t a n d h a l t u n g d i e S i c h e r h e i t s h i n w e i s e i n d e r B e t r i e b s a n l e i t u n g b e …

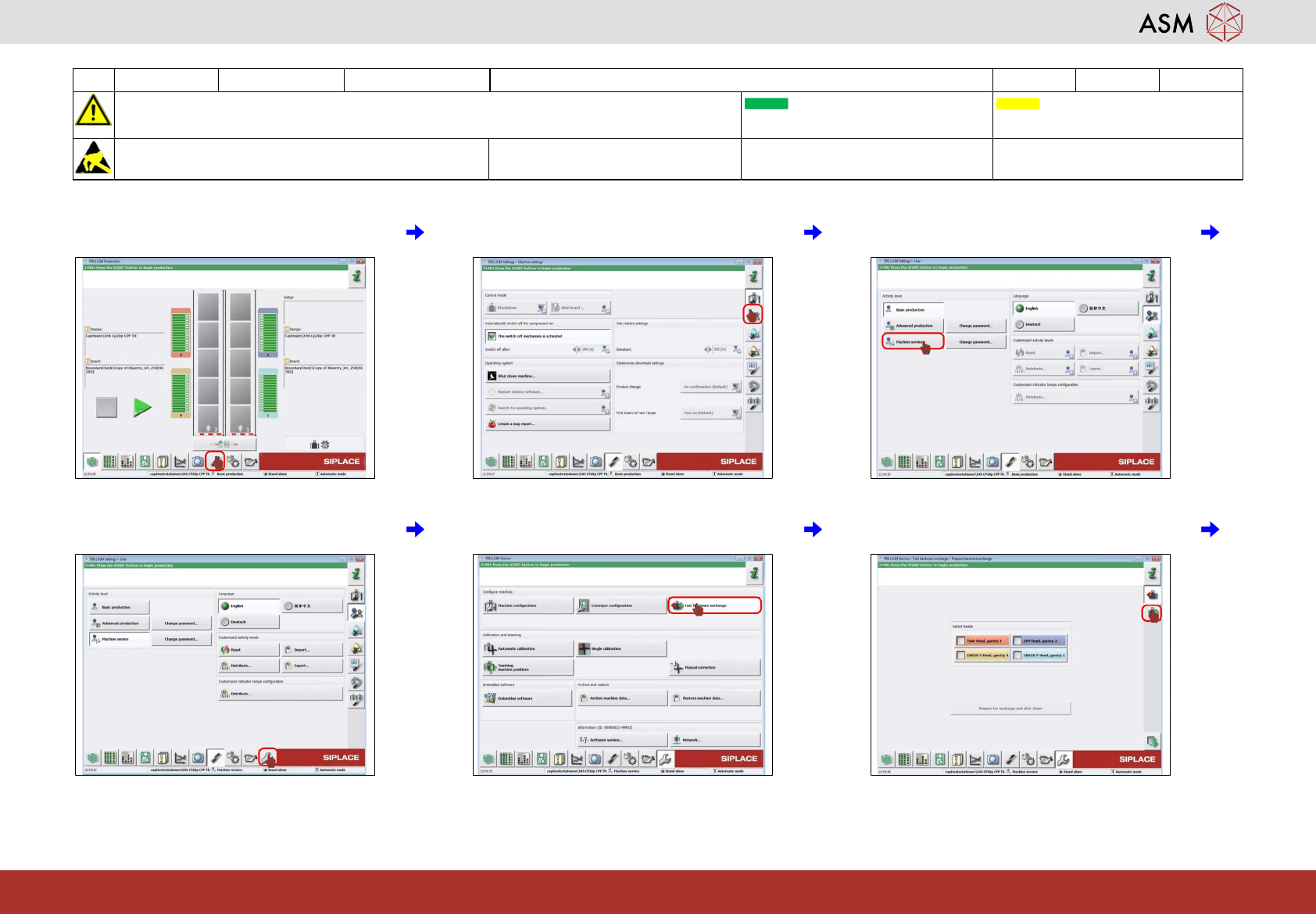

13 WF2 CA4 V2 Bestückkopf C&P20 A/P/M2 kalibrieren 14 min 2 / 4
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus EIN Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T2, T4 or T100
Verschleißteil: Verbrauchsstoffe:
www.asm-smt.com
7 Klicken Sie das Symbol "Einstellungen
und Optionen" an.
8 Klicken Sie das Symbol "Benutzereinstel-
lungen" an.
9 Klicken Sie das Symbol "Service (Kunde)"
an.
10 Klicken Sie das Symbol "Kalibrierung" an. 11 Klicken Sie das Symbol "Schneller
Hardwaretausch" an.
12 Klicken Sie das Symbol "Kopftausch" an.

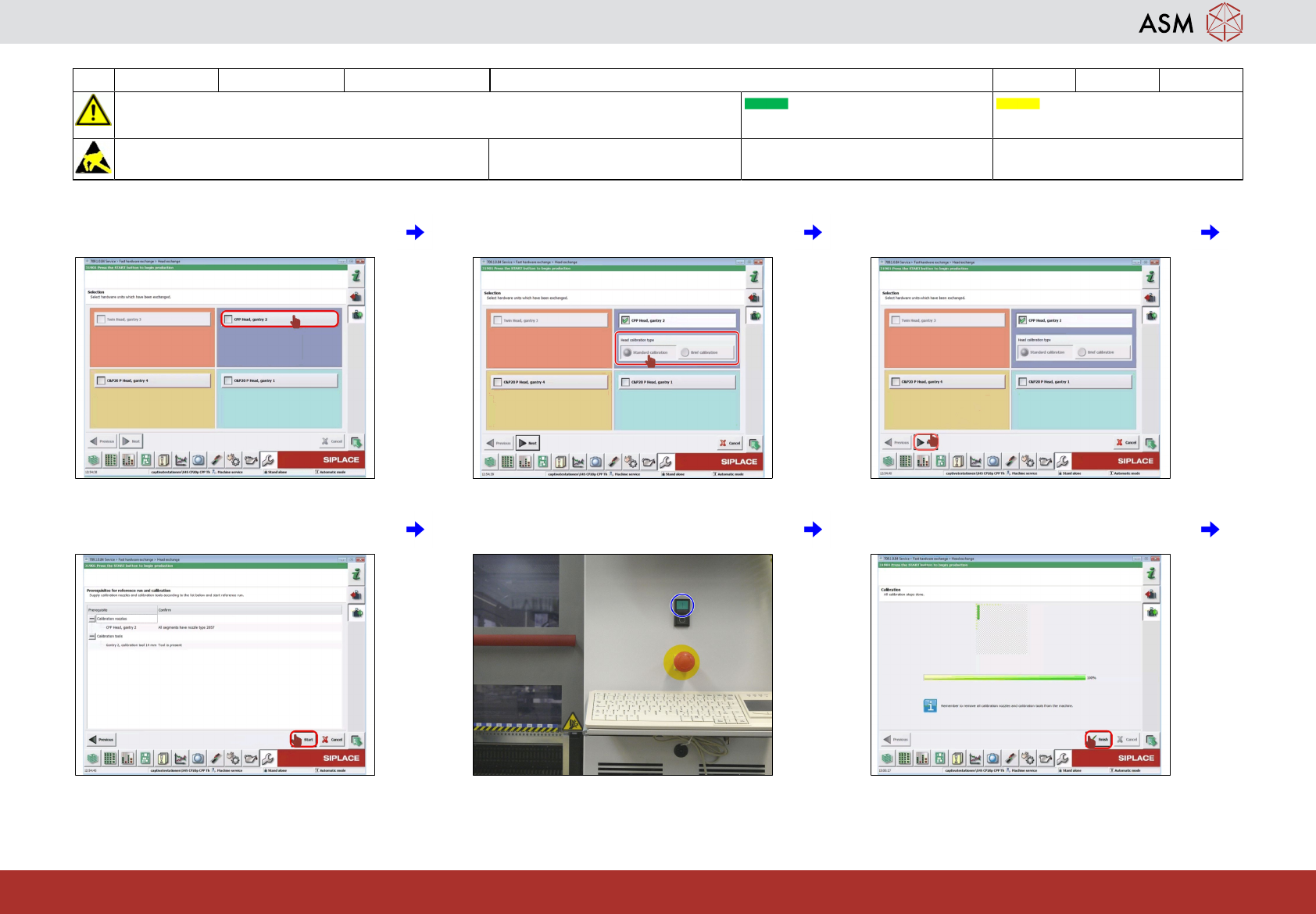

13 WF2 CA4 V2 Bestückkopf C&P20 A/P/M2 kalibrieren 14 min 3 / 4
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus EIN Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T2, T4 or T100
Verschleißteil: Verbrauchsstoffe:
www.asm-smt.com
13 Wählen Sie den zu kalibrierenden Kopf
aus.
14 Wählen Sie den Kopf-Kalibrationstyp aus
(Standard oder Kurz).
15 Klicken Sie auf "Weiter".
16 Klicken Sie auf "Starten". 17 Drücken Sie den Start-Taster an der
Maschine.
18 Klicken Sie auf "Fertig stellen".

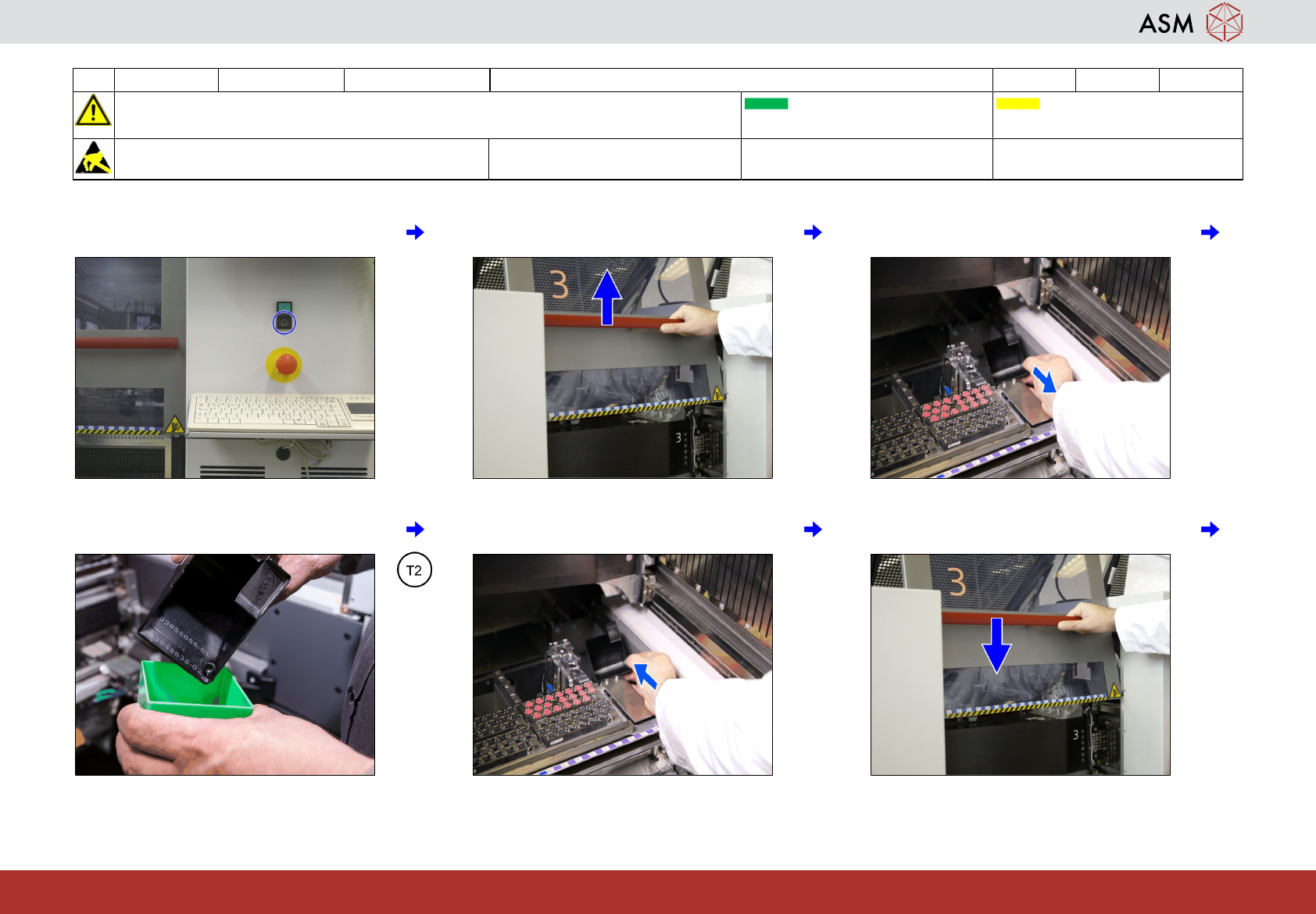

13 WF2 CA4 V2 Bestückkopf C&P20 A/P/M2 kalibrieren 14 min 4 / 4
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus EIN Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T2, T4 or T100
Verschleißteil: Verbrauchsstoffe:
www.asm-smt.com
19 Drücken Sie den Stopp-Taster an der
Maschine.
20 Öffnen Sie die Haube. 21 Entnehmen Sie den Abwurfbehälter.
22 Entfernen Sie die Kalibrierpipetten aus
dem Abwurfbehälter.
23 Setzen Sie den Abwurfbehälter wieder ein. 24 Schließen Sie die Haube.
