NPM-D
上一级通信
4.2
格式
Page 4-4 EJM1DC-MB-04F-00
4.2
格式
4.2.1
元件核对要求
此命令在上一级系统中，关于元件核对作业
(
拼接、元件用完、再次检查
)
所需的资材信息，均在
准备齐全的时间进行通知。
并且，在改变准备时，也用于准备时更换元件的元件核对作业。
① 数据包格式
要求格式
关于数据包索引部分和数据包数据部分的帧头部分，详细情况请参阅
“2.2.2
数据包格式
”
。
在此解说数据包数据部分的数据格式。
[
数据部分
]
标签
PKEY
必需
解说
TransactionID
上一级系统的管理编号。
5
位整数。
Date
核对日期。
19
个文字。
yyyy/mm/dd, hh:mm:ss
Mode
∗
1
核对模式。
2
位整数
(0 ~ 99)
。
0:
元件核对
1:
再次检查
2:
定期检查
WriteArea
存储器写入区域。
2
位整数
(0 ~ 99)
。
0:
自动
(
由机器判断
)
1:
现时区域
2:
拼接区域
MCNo
机器编号
(
机器的排列顺序
)
。从生产线的最前方开始的顺
序。
2
位整数
(1 ~ 30)
。指定为
“0”
或省略时，全部机器均
为对象。
TableSide
作业对象工作台。
2
位整数
(0 ~ 99)
。
0:
两个工作台
1:
前侧工作台
2:
后侧工作台
FAdd
∗
2
供料器地址。物理供料器地址编号。
5
位整数
(10001 ~ 99999)
。
壹位和拾位
:
供料器工作台内的供料器编号。
若为托盘，则是从最下段开始的段编号。
百位
:
穿梭驱动的托盘识别
1:
前工序上安装的托盘。
2:
后工序上安装的托盘。
千位
:
双托盘的左右识别
1:
左侧安装的托盘。
2:
右侧安装的托盘。
(
单托盘为
2)
万位以上
:
梁台编号
省略时，必须使
LED
亮灯并按确认按钮。
NPM-D
上一级通信
4.2
格式
EJM1DC-MB-04F-00
Page 4-5
标签
PKEY
必需
解说
FSAdd
供料器上的左右区别。
2
位整数
(0 ~ 99)
。
0:
单供料器
双供料器的情况
:
1:
左
/ 2:
右
3
列杆式供料器的情况
:
1:
左
/ 2:
中
/ 3:
右
若为托盘，则按托盘板的数据进行处理。
省略时，必须使
LED
亮灯并按确认按钮。
Operator
为每个操作员设定的管理编号。
30
个文字。
Parts
元件的名称。
30
个文字。
仅在设定了供料器地址、供料器子地址时可以省略。省略
时，使用从生产数据配置信息中设定的供料器地址中的元
件名。
Lot
生产批量名。
30
个文字。
Vendor
元件的制造者。
30
个文字。
ReelID
为每个卷带设定的管理编号。
30
个文字。
ChipIni
芯片初期值。省略时使用生产数据芯片数。
5
位整数
(0 ~
99999)
。
ChipRemain
芯片余数。
5
位整数
(0 ~ 99999)
。
∗
“PKEY”
表示主关键。通过组合将成为唯一项目。
∗
1
“
元件核对
”
使用在准备时和因元件用完、拼接而进行元件补充时。
供料器插拔时，若想再次检查，则使用
“
再次检查
”
。
“
元件核对
”
将元件信息写入供料器
/
托盘的存
储器内，但是，在
“
再次检查
”
时不能写入。生产数据与实际上输入供料器的资材信息是否一致，
若想检查这一点，则使用
“
定期检查
”
。
∗
2

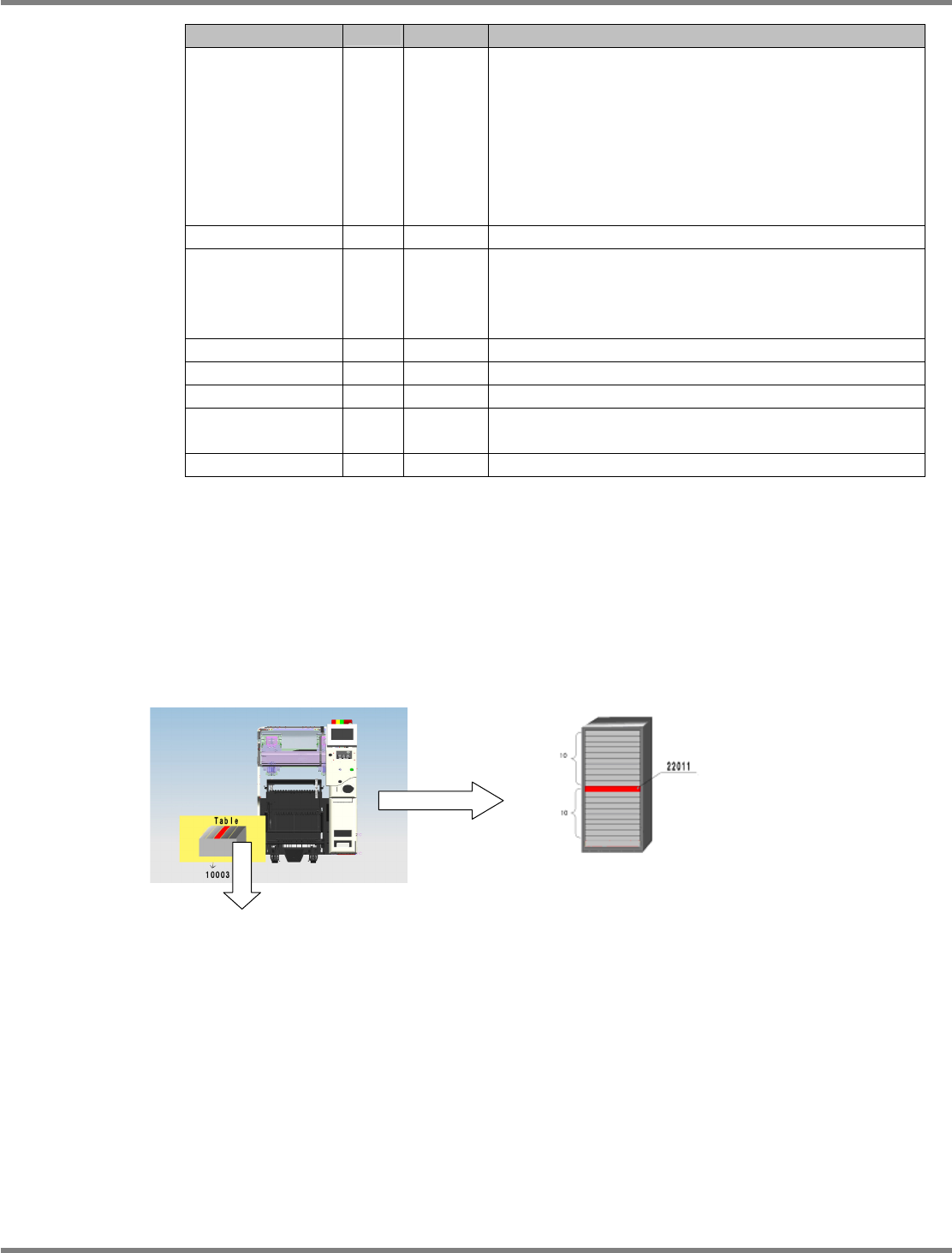

供料器地址
例
:
供料器的情况
若为
10003
，则表示供料器的第
3
个
位置。
例
:
托盘的情况
若为
No22011
，则表示从上面数第
11
个托盘。
4-2001
4-2002
NPM-D
上一级通信
4.2
格式
Page 4-6 EJM1DC-MB-04F-00
回答格式
仅由数据包索引部分和数据包数据部分的帧头部分组成。
(
“2.2.2
数据包格式
”)
② 命令文件格式
命令文件仅由数据部分组成。
数据部分的格式和数据包格式的数据包数据部分的数据部分相同。
(
“c
数据包格式
”)
要求命令例
(
数据包格式
)
SOH(0x01)
000797
STX(0x02)
<?xml version="1.1" encoding="UTF-8"?>
<root>
<Header>
<SystemName>OTHERSYSTEM</SystemName>
<SystemVersion>1.00</SystemVersion>
<SessionID>1</SessionID>
<CommandName>Verification</CommandName>
</Header>
<Verification>
<Element>
<TransactionID>1</TransactionID>
<Date>2007/07/25,12:00:00</Date>
<Mode>0</Mode>
<WriteArea>0</WriteArea>
<MCNo>1</MCNo>
<TableSide>1</TableSide>
<Operator>OPERATOR-0001</Operator>
<Parts>1005R-1</Parts>
<Lot>LOT-01</Lot>
<Vendor>VENDER-01</Vendor>
<ChipIni>10000</ChipIni>
<ChipRemain>500</ChipRemain>
</Element>
</Verification>
</root>
ETX(0x03)
回答命令例
(
数据包格式
)
SOH(0x01)
000294
STX(0x02)
<?xml version="1.1" encoding="UTF-8"?>
<root>
<Header>
<SystemName>OTHERSYSTEM</SystemName>
<SystemVersion>1.00</SystemVersion>
<SessionID>1</SessionID>
<CommandName>Verification</CommandName>
<ResultCode>0</ResultCode>
</Header>
</root>
ETX(0x03)
数据部分
帧头部分
帧头部分
