NPM-D
上一级通信
4.2
格式
Page 4-8 EJM1DC-MB-04F-00
4.2.2
元件核对应答
此为对元件核对要求命令的应答命令。
对于已通知机器的元件核对要求命令，通知处理结果。
① 数据包格式
要求格式
关于数据包索引部分和数据包数据部分的帧头部分，详细情况请参阅
“2.2.2
数据包格式
”
。
在此解说数据包数据部分的数据格式。
[
数据部分
]
标签
PKEY
必需
解说
TransactionID
上一级系统的管理编号。
5
位整数。
Date
核对日期。
19
个文字。
yyyy/mm/dd, hh:mm:ss
Mode
∗
1
核对模式。
2
位整数
(0 ~ 99)
。
0:
元件核对
1:
再次检查
2:
定期检查
WriteArea
存储器写入区域。
2
位整数
(0 ~ 99)
。
1:
现时区域
2:
拼接区域
99:
未写入存储器
MCNo
机器编号
(
机器的排列顺序
)
。从生产线的最前方开始的顺
序。
2
位整数
(1 ~ 30)
。
TableSide
作业对象工作台。
2
位整数
(0 ~ 99)
。
0:
两个工作台
1:
前侧工作台
2:
后侧工作台
FAdd
∗
2
供料器地址。物理供料器地址编号。
5
位整数
(10001 ~ 99999)
。
壹位和拾位
:
供料器工作台内的供料器编号。
若为托盘，则是从最下段开始的段编号。
百位
:
穿梭驱动的托盘识别
1:
前工序上安装的托盘。
2:
后工序上安装的托盘。
千位
:
双托盘的左右识别
1:
左侧安装的托盘。
2:
右侧安装的托盘。
(
单托盘为
2)
万位以上
:
梁台编号
FSAdd
供料器上的左右区别。
2
位整数
(0 ~ 99)
。
0:
单供料器
双供料器的情况
:
1:
左
/ 2:
右
3
列杆式供料器的情况
:
1:
左
/ 2:
中
/ 3:
右
若为托盘，则按托盘板的数据进行处理。
NPM-D
上一级通信
4.2
格式
EJM1DC-MB-04F-00
Page 4-9
标签
PKEY
必需
解说
FeederSerial
供料器的序列号。
16
个文字。
(
“5.2.5
供料器种类代码一览表
”)
Result
处理结果。
0:
正常
/ 0
以外
:
异常
(
“4.2.15
处理结果一览表
”)
∗
“PKEY”
表示主关键。通过组合将成为唯一项目。
∗
1
“
元件核对
”
使用在准备时和因元件用完、拼接而进行元件补充时。
供料器插拔时，若想再次检查，则使用
“
再次检查
”
。
“
元件核对
”
将元件信息写入供料器
/
托盘的存
储器内，但是，在
“
再次检查
”
时不能写入。生产数据与实际上输入供料器的资材信息是否一致，
若想检查这一点，则使用
“
定期检查
”
。
∗
2
供料器地址
回答格式
仅由数据包索引部分和数据包数据部分的帧头部分组成。
(
“2.2.2
数据包格式
”)
② 命令文件格式
命令文件仅由数据部分组成。
数据部分的格式和数据包格式的数据包数据部分的数据部分相同。
(
“c
数据包格式
”)
∗
关于文件名
将元件核对要求命令的文件名原封不动地作为文件名使用。

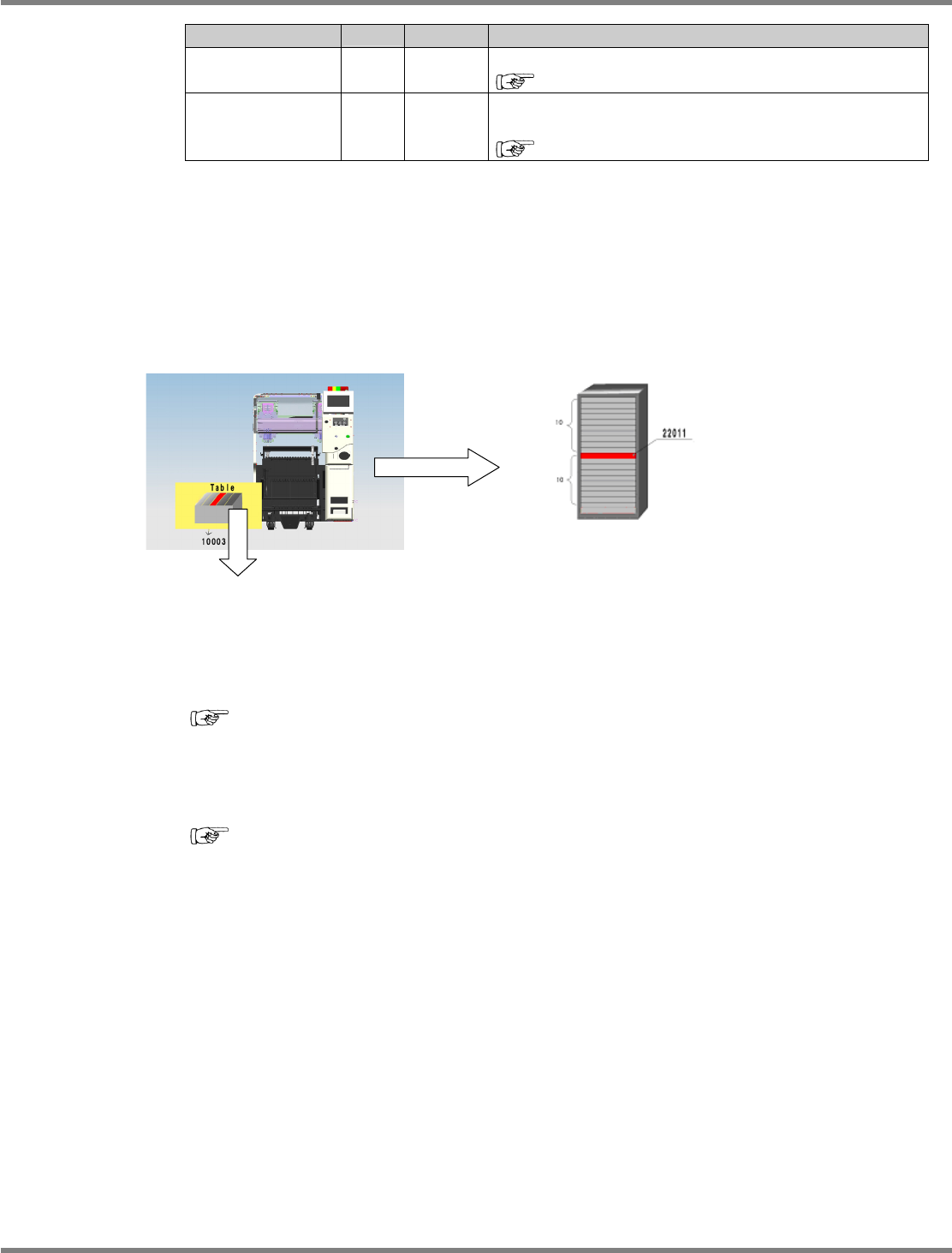

例
:
供料器的情况
若为
10003
，则表示供料器的第
3
个
位置。
例
:
托盘的情况
若为
No22011
，则表示从上面数第
11
个托盘。
4-2001
4-2002
NPM-D
上一级通信
4.2
格式
Page 4-10 EJM1DC-MB-04F-00
要求例
(
数据包格式
)
SOH(0x01)
000729
STX(0x02)
<?xml version="1.1" encoding="UTF-8"?>
<root>
<Header>
<SystemName>OTHERSYSTEM</SystemName>
<SystemVersion>1.00</SystemVersion>
<SessionId>1</SessionId>
<CommandName>VerificationReply</CommandName>
</Header>
<VerificationReply>
<Element>
<TransactionID>1</TransactionID>
<Date>2008/09/11,16:06:16</Date>
<Mode>0</Mode>
<WriteArea>1</WriteArea>
<MCNo>1</MCNo>
<TableSide>1</TableSide>
<FAdd>10005</FAdd>
<FSAdd>1</FSAdd>
<FeederSerial>FA0210ANA001035</FeederSerial>
<Result>0</Result>
</Element>
</VerificationReply>
</root>
ETX(0x03)
回答例
(
数据包格式
)
SOH(0x01)
000299
STX(0x02)
<?xml version="1.1" encoding="UTF-8"?>
<root>
<Header>
<SystemName>OTHERSYSTEM</SystemName>
<SystemVersion>1.00</SystemVersion>
<SessionId>1</SessionId>
<CommandName>VerificationReply</CommandName>
<ResultCode>0</ResultCode>
</Header>
</root>
ETX(0x03)
数据部分
帧头部分
帧头部分
