NPM-D 上一级通信 4.2 格式 Page 4-16 EJM1DC-MB-04F-00 要求例 ( 数据包格式 ) SOH(0x01) 001366 STX(0x02) <?xml version="1.1" encoding="UTF -8"?> <root> <Header> <SystemName>OTHERSYSTEM</Sys…
NPM-D
上一级通信
4.2
格式
EJM1DC-MB-04F-00
Page 4-15
标签
PKEY
必需
解说
FdrType
供料器类别。
2
位整数
(1 ~ 99)
。
0:
单供料器
2:
散装供料器
3:
双供料器
4:
托盘供料器
FdrWidth
供料器宽度
(
编带宽度
)
。
2
位整数
(0 ~ 99)
。单位
: mm
FdrPitch
进给间距。
2
位整数
(0 ~ 99)
。单位
: mm
∗
“PKEY”
表示主关键。通过组合将成为唯一项目。
∗
1
供料器地址
回答格式
仅由数据包索引部分和数据包数据部分的帧头部分组成。
(
“2.2.2
数据包格式
”)
② 命令文件格式
命令文件仅由数据部分组成。
数据部分的格式和数据包格式的数据包数据部分的数据部分相同。
(
“c
数据包格式
”)
∗
关于文件名

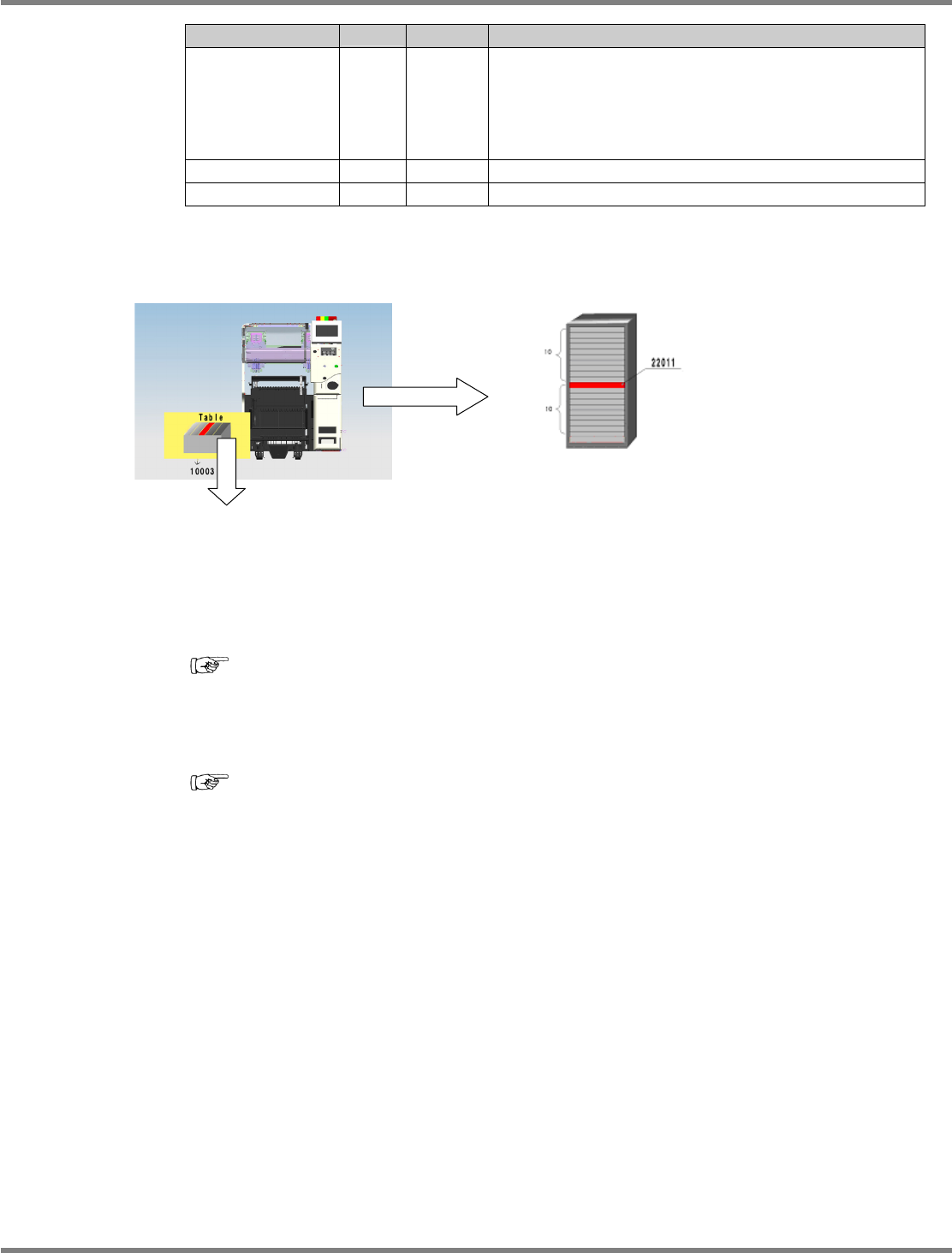

进行生产数据配置信息要求命令应答时，将生产数据配置信息要求命令的文件名原封不动地作为
文件名使用。
例
:
供料器的情况
若为
10003
，则表示供料器的第
3
个
位置。
例
:
托盘的情况
若为
No22011
，则表示从上面数第
11
个托盘。
4-2001
4-2002
NPM-D
上一级通信
4.2
格式
Page 4-16 EJM1DC-MB-04F-00
要求例
(
数据包格式
)
SOH(0x01)
001366
STX(0x02)
<?xml version="1.1" encoding="UTF-8"?>
<root>
<Header>
<SystemName>OTHERSYSTEM</SystemName>
<SystemVersion>1.00</SystemVersion>
<SessionId>1</SessionId>
<CommandName>ProductDataSend</CommandName>
</Header>
<ProductDataSend>
<Element>
<Date>2008/09/08,20:31:42</Date>
<MCNo>1</MCNo>
<Lane>1</Lane>
<MjsFileName>test01</MjsFileName>
<MjsGroupName>1</MjsGroupName>
<LotName>20080626_MTray_T</LotName>
<FAdd>10005</FAdd>
<FSAdd>1</FSAdd>
<PartsName>1005R-1</PartsName>
<ChipIni>0</ChipIni>
<FdrType>3</FdrType>
<FdrWidth>8</FdrWidth>
<FdrPitch>2.0</FdrPitch>
</Element>
<Element>
<Date>2008/09/08,20:31:42</Date>
<MCNo>1</MCNo>
<Lane>1</Lane>
<MjsFileName>test01</MjsFileName>
<MjsGroupName>1</MjsGroupName>
<LotName>20080626_MTray_T</LotName>
<FAdd>10006</FAdd>
<FSAdd>1</FSAdd>
<PartsName>0603C-1</PartsName>
<ChipIni>0</ChipIni>
<FdrType>3</FdrType>
<FdrWidth>8</FdrWidth>
<FdrPitch>2.0</FdrPitch>
</Element>
</ProductDataSend>
</root>
ETX(0x03)
数据部分
帧头部分
NPM-D
上一级通信
4.2
格式
EJM1DC-MB-04F-00
Page 4-17
回答例
(
数据包格式
)
SOH(0x01)
000297
STX(0x02)
<?xml version="1.1" encoding="UTF-8"?>
<root>
<Header>
<SystemName>OTHERSYSTEM</SystemName>
<SystemVersion>1.00</SystemVersion>
<SessionId>1</SessionId>
<CommandName>ProductDataSend</CommandName>
<ResultCode>0</ResultCode>
</Header>
</root>
ETX(0x03)
命令文件例
<?xml version="1.1" encoding="UTF-8"?>
<ProductDataSend>
<Element>
<Date>2008/09/08,20:31:42</Date>
<MCNo>1</MCNo>
<Lane>1</Lane>
<MjsFileName>test01</MjsFileName>
<MjsGroupName>1</MjsGroupName>
<LotName>20080626_MTray_T</LotName>
<FAdd>10005</FAdd>
<FSAdd>1</FSAdd>
<PartsName>1005R-1</PartsName>
<ChipIni>0</ChipIni>
<FdrType>3</FdrType>
<FdrWidth>8</FdrWidth>
<FdrPitch>2.0</FdrPitch>
</Element>
<Element>
<Date>2008/09/08,20:31:42</Date>
<MCNo>1</MCNo>
<Lane>1</Lane>
<MjsFileName>test01</MjsFileName>
<MjsGroupName>1</MjsGroupName>
<LotName>20080626_MTray_T</LotName>
<FAdd>10006</FAdd>
<FSAdd>1</FSAdd>
<PartsName>0603C-1</PartsName>
<ChipIni>0</ChipIni>
<FdrType>3</FdrType>
<FdrWidth>8</FdrWidth>
<FdrPitch>2.0</FdrPitch>
</Element>
</ProductDataSend>
帧头部分
数据部分
