NPM-D 上一级通信 4.2 格式 Page 4-22 EJM1DC-MB-04F-00 ② 命令文件格式 命令文件仅由数据部分组成。 数据部分的格式和数据包格式的数据 包数据部分的数据部分相同。 ( “ c 数据包格式 ”) 要求例 ( 数据包格式 ) SOH(0x01) 000779 STX(0x02) <?xml version="1.1" encoding="UTF -8"?&…
NPM-D
上一级通信
4.2
格式
EJM1DC-MB-04F-00
Page 4-21
标签
PKEY
必需
解说
FSAdd
供料器上的左右区别。
2
位整数
(0 ~ 99)
。
0:
单供料器
双供料器的情况
:
1:
左
/ 2:
右
3
列杆式供料器的情况
:
1:
左
/ 2:
中
/ 3:
右
若为托盘，则按托盘板的数据进行处理。
Operator
为每个操作员设定的管理编号。
30
个文字。
Parts
元件的名称。
30
个文字。
Lot
生产批量名。
30
个文字。
Vendor
元件的制造者。
30
个文字。
ReelID
为每个卷带设定的管理编号。
30
个文字。
ChipIni
芯片初期值。
5
位整数。
ChipRemain
芯片余数。
5
位整数。
FeederSerial
供料器的序列号。
16
个文字。
(
“5.2.5
供料器种类代码一览表
”)
∗
“PKEY”
表示主关键。通过组合将成为唯一项目。
∗

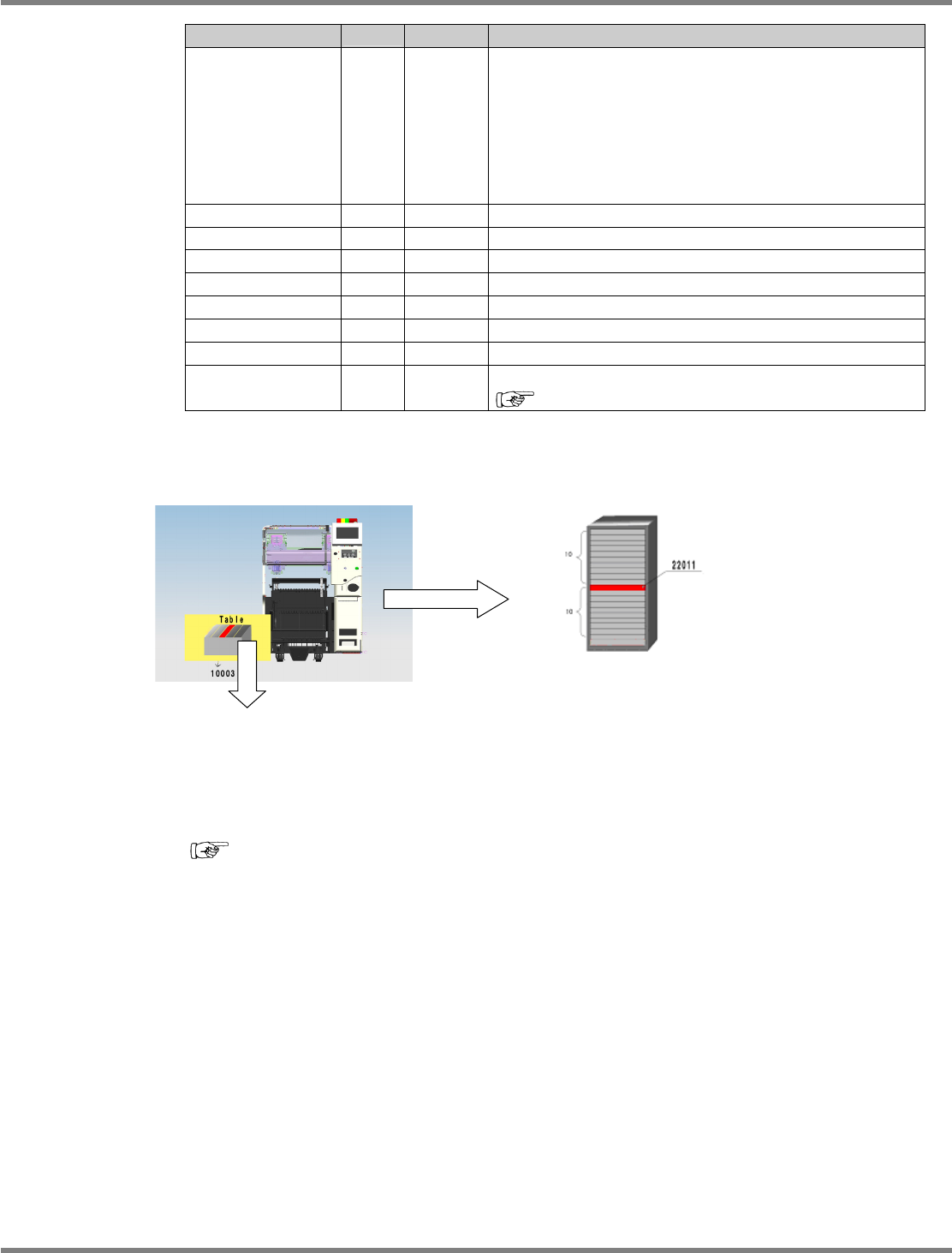

1
供料器地址
回答格式
仅由数据包索引部分和数据包数据部分的帧头部分组成。
(
“2.2.2
数据包格式
”)
例
:
供料器的情况
若为
10003
，则表示供料器的第
3
个
位置。
例
:
托盘的情况
若为
No22011
，则表示从上面数第
11
个托盘
。
4-2001
4-2002
NPM-D
上一级通信
4.2
格式
Page 4-22 EJM1DC-MB-04F-00
② 命令文件格式
命令文件仅由数据部分组成。
数据部分的格式和数据包格式的数据包数据部分的数据部分相同。
(
“c
数据包格式
”)
要求例
(
数据包格式
)
SOH(0x01)
000779
STX(0x02)
<?xml version="1.1" encoding="UTF-8"?>
<root>
<Header>
<SystemName>OTHERSYSTEM</SystemName>
<SystemVersion>1.00</SystemVersion>
<SessionId>0</SessionId>
<CommandName>PartsEvent</CommandName>
</Header>
<PartsEvent>
<Element>
<Date>2007/07/20,12:00:00</Date>
<Type>1</Type>
<MCNo>1</MCNo>
<FAdd>10001</FAdd>
<FSAdd>1</FSAdd>
<Operator>tanaka</Operator>
<Parts>1005R-1</Parts>
<Lot>LOT01</Lot>
<Vendor>VENDER01</Vendor>
<ChipIni>1000</ChipIni>
<ChipRemain>500</ChipRemain>
<SerialNo>FA0210ANA001035</SerialNo>
</Element>
</PartsEvent>
</root>
ETX(0x03)
回答例
(
数据包格式
)
SOH(0x01)
000292
STX(0x02)
<?xml version="1.1" encoding="UTF-8"?>
<root>
<Header>
<SystemName>OTHERSYSTEM</SystemName>
<SystemVersion>1.00</SystemVersion>
<SessionId>0</SessionId>
<CommandName>PartsEvent</CommandName>
<ResultCode>0</ResultCode>
</Header>
</root>
ETX(0x03)
帧头部分
数据部分
帧头部分
NPM-D
上一级通信
4.2
格式
EJM1DC-MB-04F-00
Page 4-23
命令文件例
<?xml version="1.1" encoding="UTF-8"?>
<PartsEvent>
<Element>
<Date>2007/07/20,12:00:00</Date>
<Type>1</Type>
<MCNo>1</MCNo>
<FAdd>10001</FAdd>
<FSAdd>1</FSAdd>
<Operator>tanaka</Operator>
<Parts>1005R-1</Parts>
<Lot>LOT01</Lot>
<Vendor>VENDER01</Vendor>
<ChipIni>1000</ChipIni>
<ChipRemain>500</ChipRemain>
<FeederSerial>FA0210ANA001035</FeederSerial>
</Element>
</PartsEvent>
数据部分
