NPM-D 上一级通信 4.2 格式 Page 4-28 EJM1DC-MB-04F-00 4.2.9 定期检查模式转移应答 此命令对定期检查模式转移命令进行 应答。 对上一级系统通知定期检查模式转移 结果及定期检查完毕的供料器信 息。 ① 数据包格式 要求格式 关于数据包索引部分和数据包数据部 分的帧头部分，详细情况请参阅 “2.2.2 数据包格式 ” 。 在此解说数据包数据部分的数据格式 。 [ 数据部分 ] 标签 PKEY 必…
NPM-D
上一级通信
4.2
格式
EJM1DC-MB-04F-00
Page 4-27
要求例
(
数据包格式
)
SOH(0x01)
000556
STX(0x02)
<?xml version="1.1" encoding="UTF-8"?>
<root>
<Header>
<SystemName>OTHERSYSTEM</SystemName>
<SystemVersion>1.00</SystemVersion>
<SessionId>0</SessionId>
<CommandName>SetupAuditMode</CommandName>
</Header>
<SetupAuditMode>
<Element>
<TransactionID>1</TransactionID>
<Date>2007/07/20,12:00:00</Date>
<Mode>1</Mode>
<Recovery>1</Recovery>
<MCNo>1</MCNo>
<TableSide>1</TableSide>
</Element>
</SetupAuditMode>
</root>
ETX(0x03)
回答例
(
数据包格式
)
SOH(0x01)
000296
STX(0x02)
<?xml version="1.1" encoding="UTF-8"?>
<root>
<Header>
<SystemName>OTHERSYSTEM</SystemName>
<SystemVersion>1.00</SystemVersion>
<SessionId>0</SessionId>
<CommandName>SetupAuditMode</CommandName>
<ResultCode>0</ResultCode>
</Header>
</root>
ETX(0x03)
命令文件例
<?xml version="1.1" encoding="UTF-8"?>
<SetupAuditMode>
<Element>
<TransactionID>1</TransactionID>
<Date>2007/07/20,12:00:00</Date>
<Mode>1</Mode>
<Recovery>1</Recovery>
<MCNo>1</MCNo>
<TableSide>1</TableSide>
</Element>
</SetupAuditMode>
帧头部分
数据部分
帧头部分
数据部分
NPM-D
上一级通信
4.2
格式
Page 4-28 EJM1DC-MB-04F-00
4.2.9
定期检查模式转移应答
此命令对定期检查模式转移命令进行应答。
对上一级系统通知定期检查模式转移结果及定期检查完毕的供料器信息。
① 数据包格式
要求格式
关于数据包索引部分和数据包数据部分的帧头部分，详细情况请参阅
“2.2.2
数据包格式
”
。
在此解说数据包数据部分的数据格式。
[
数据部分
]
标签
PKEY
必需
解说
TransactionID
上一级系统的管理编号。
5
位整数。
Date
要求日期。
19
个文字。
yyyy/mm/dd, hh:mm:ss
Result
处理结果。
0:
正常
/ 0
以外
:
异常
(
“4.2.15
处理结果一览表
”)
Mode
转移模式。
2
位整数
(0 ~ 99)
。
0:
定期检查结束
1:
定期检查开始
2:
定期检查继续进行
Recovery
恢复确认。
2
位整数
(0 ~ 99)
。
选择对定期检查
NG
的恢复方法。
0:
无恢复确认
(
在定期检查
NG
上不进行向导，清除存储器
信息
)
1:
有恢复确认
(
在定期检查
NG
上对机器监视器进行向导，
选择是否清除存储器信息
)
MCNo
机器编号
(
机器的排列顺序
)
。从生产线的最前方开始的顺
序。
2
位整数
(1 ~ 30)
。
TableSide
作业对象工作台。
2
位整数
(0 ~ 99)
。
0:
两个工作台
1:
前侧工作台
2:
后侧工作台
FAdd
∗
1
供料器地址。物理供料器地址编号。
5
位整数
(10001 ~ 99999)
。
壹位和拾位
:
供料器工作台内的供料器编号。
若为托盘，则是从最下段开始的段编号。
百位
:
穿梭驱动的托盘识别
1:
前工序上安装的托盘。
2:
后工序上安装的托盘。
千位
:
双托盘的左右识别
1:
左侧安装的托盘。
2:
右侧安装的托盘。
(
单托盘为
2)
万位以上
:
梁台编号
NPM-D
上一级通信
4.2
格式
EJM1DC-MB-04F-00
Page 4-29
标签
PKEY
必需
解说
FSAdd
供料器上的左右区别。
2
位整数
(0 ~ 99)
。
0:
单供料器
双供料器的情况
:
1:
左
/ 2:
右
3
列杆式供料器的情况
:
1:
左
/ 2:
中
/ 3:
右
若为托盘，则按托盘板的数据进行处理。
∗
“PKEY”
表示主关键。通过组合将成为唯一项目。
∗
1
供料器地址
回答格式
仅由数据包索引部分和数据包数据部分的帧头部分组成。
(
“2.2.2
数据包格式
”)
② 命令文件格式
命令文件仅由数据部分组成。
数据部分的格式和数据包格式的数据包数据部分的数据部分相同。
(
“c
数据包格式
”)
∗
关于文件名
将定期检查模式转移命令的文件名原封不动地作为文件名使用。

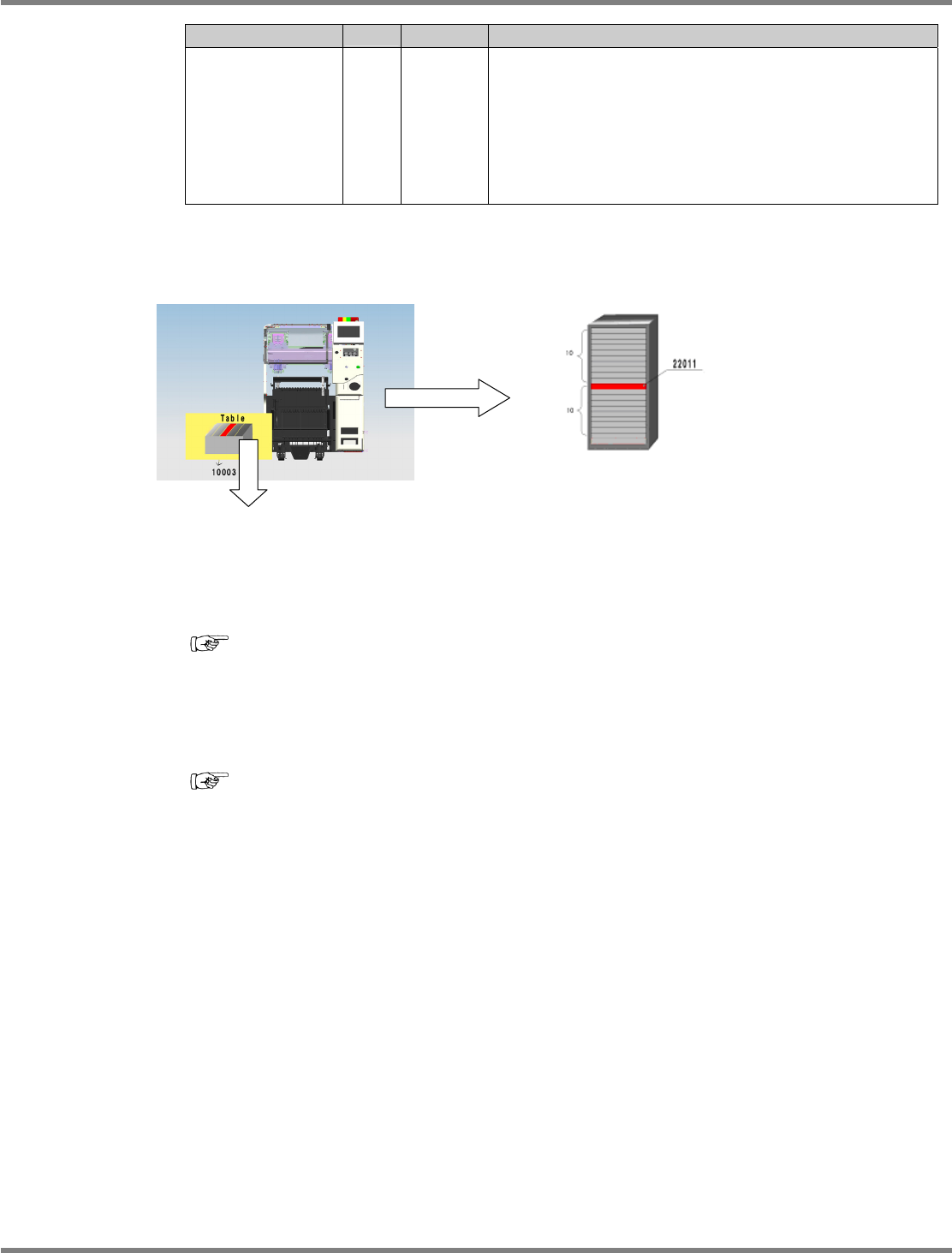

例
:
供料器的情况
若为
10003
，则表示供料器的第
3
个
位置。
例
:
托盘的情况
若为
No22011
，则表示从上面数第
11
个托盘。
