NPM-D
上一级通信
4.3
作业顺序
EJM1DC-MB-04F-00
Page 4-45

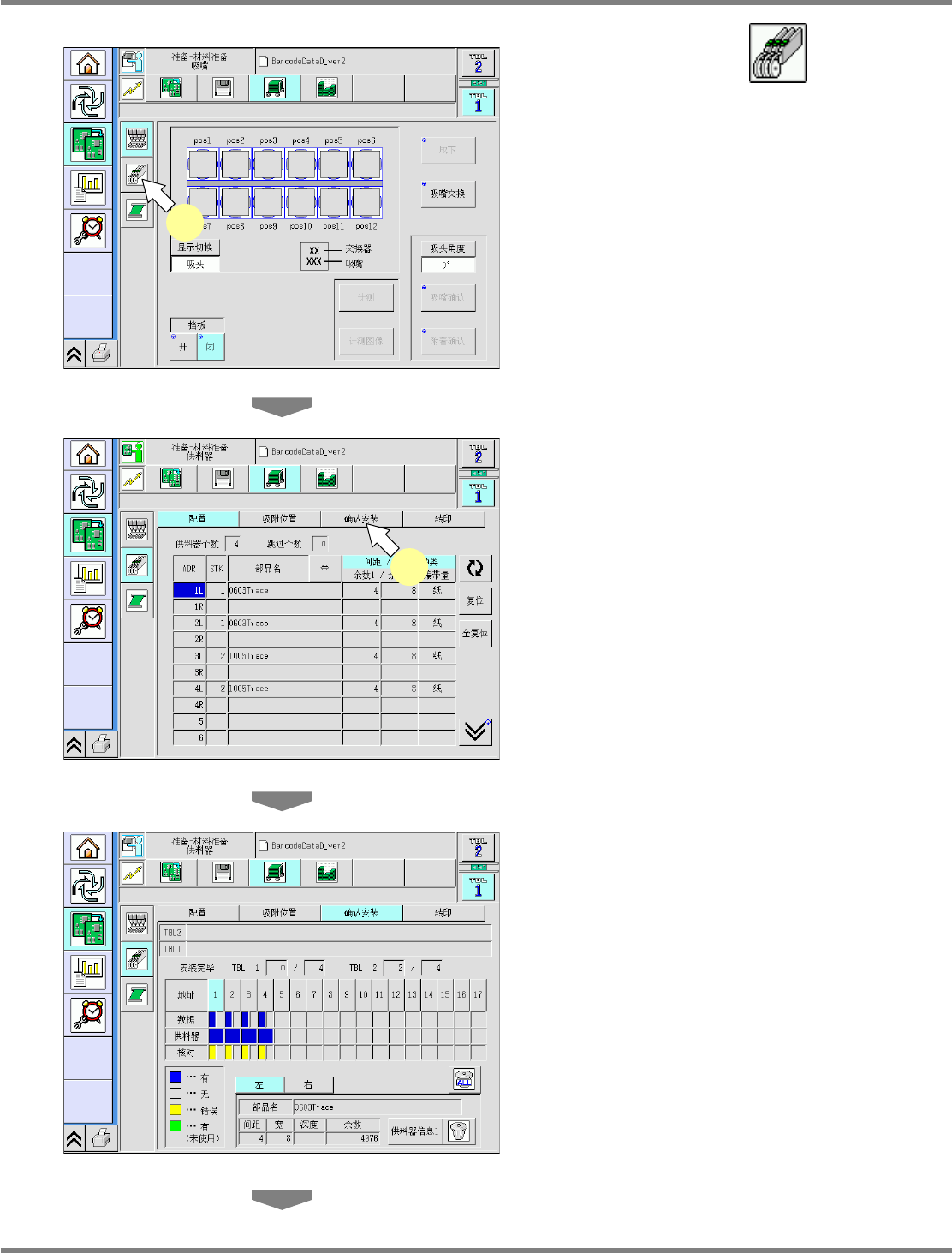

3
按吸嘴安装画面的
。
•
显示出供料器配置确认画面。
4
按供料器配置确认画面的
[
确认安装
]
。
•
显示出供料器安装确认画面。
5
在供料器安装确认画面确认相应地址
的供料器的安装状况。
H-IF4-3003_C
3
H-IF4-3004_C
4
H-IF4-3005_C
NPM-D
上一级通信
4.3
作业顺序
Page 4-46 EJM1DC-MB-04F-00

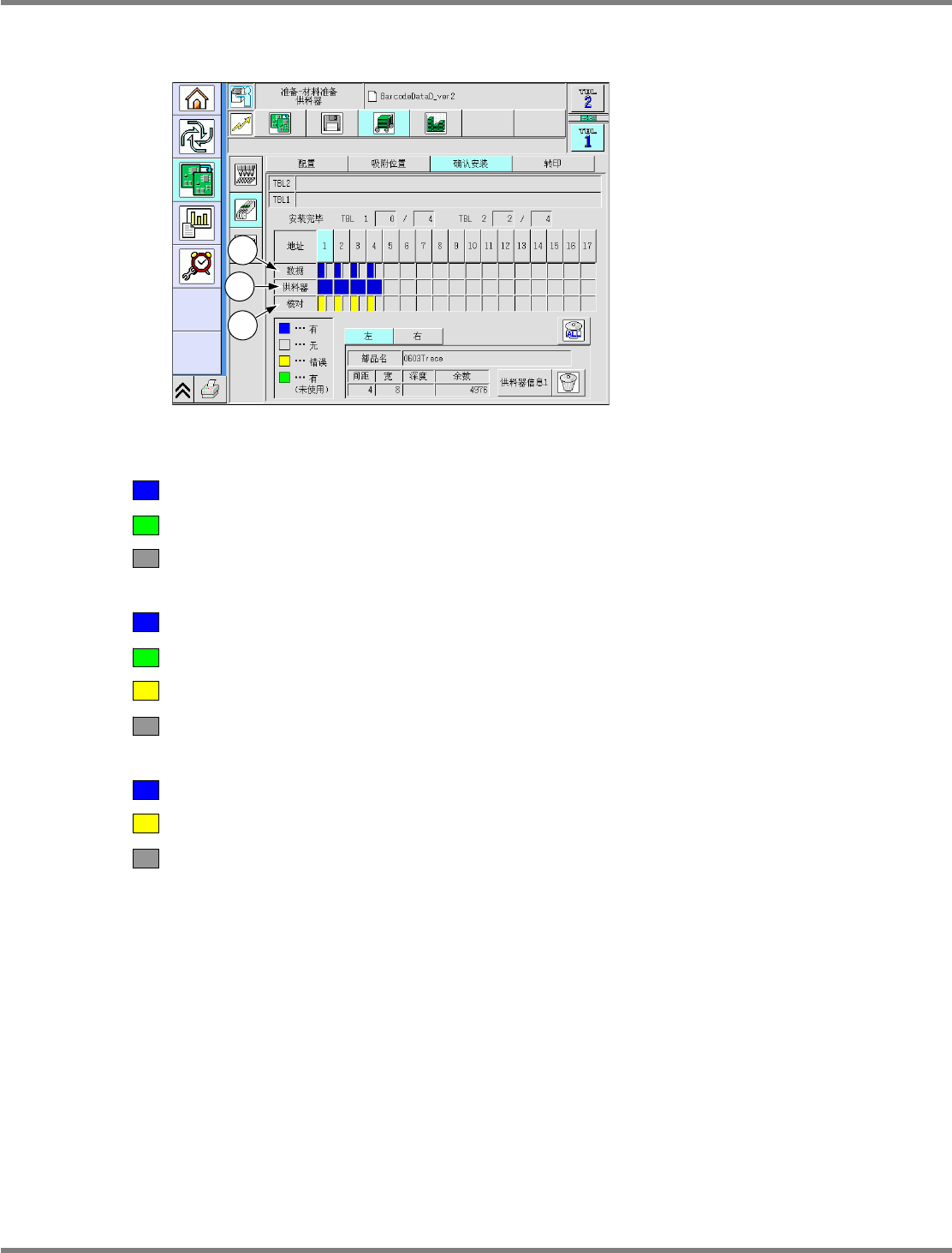

供料器安装状况表示说明
① 数据
蓝色
:
生产程序配置的供料器，生产中所需的元件数据
緑色
:
生产程序配置的供料器，生产中不使用的元件数据
灰色
:
生产程序中没有配置的元件数据
② 供料器
蓝色
:
生产中所使用的供料器，与生产程序配置的供料器信息相同的情况
绿色
:
生产中不使用的供料器，生产程序没有配置的情况
黄色
:
生产中所使用的供料器，与生产程序配置的供料器信息不同的情况
灰色
:
没有设置供料器
③ 核对
蓝色
:
生产程序和供料器信息一致状态（供料器是蓝色）时元件信息正确
黄色
:
生产程序和供料器信息一致状态（供料器是蓝色）时元件信息不正确
灰色
:
蓝色和黄色以外的状态
H-IF4-3005_C
2
1
3
NPM-D
上一级通信
4.3
作业顺序
EJM1DC-MB-04F-00
Page 4-47
6
在供料器安装确认画面上选择工作台。
7
选择地址及安装位置
(
左或右
)
。
8
按
。
•
删除所选择的供料器的存储器内容。
H-IF4-3005_C
6
H-IF4-3005_C
7
8
