NPM-D 上一级通信 5.2 格式 EJM1DC-MB-05F -00 Page 5-9 要求例 ( 数据包格式 ) SOH(0x01) 001754 STX(0x02) <?xml version="1.1" encoding="UTF -8"?> <root> <Header> <SystemName>OTHERSYSTEM</Sys…
NPM-D
上一级通信
5.2
格式
Page 5-8 EJM1DC-MB-05F-00

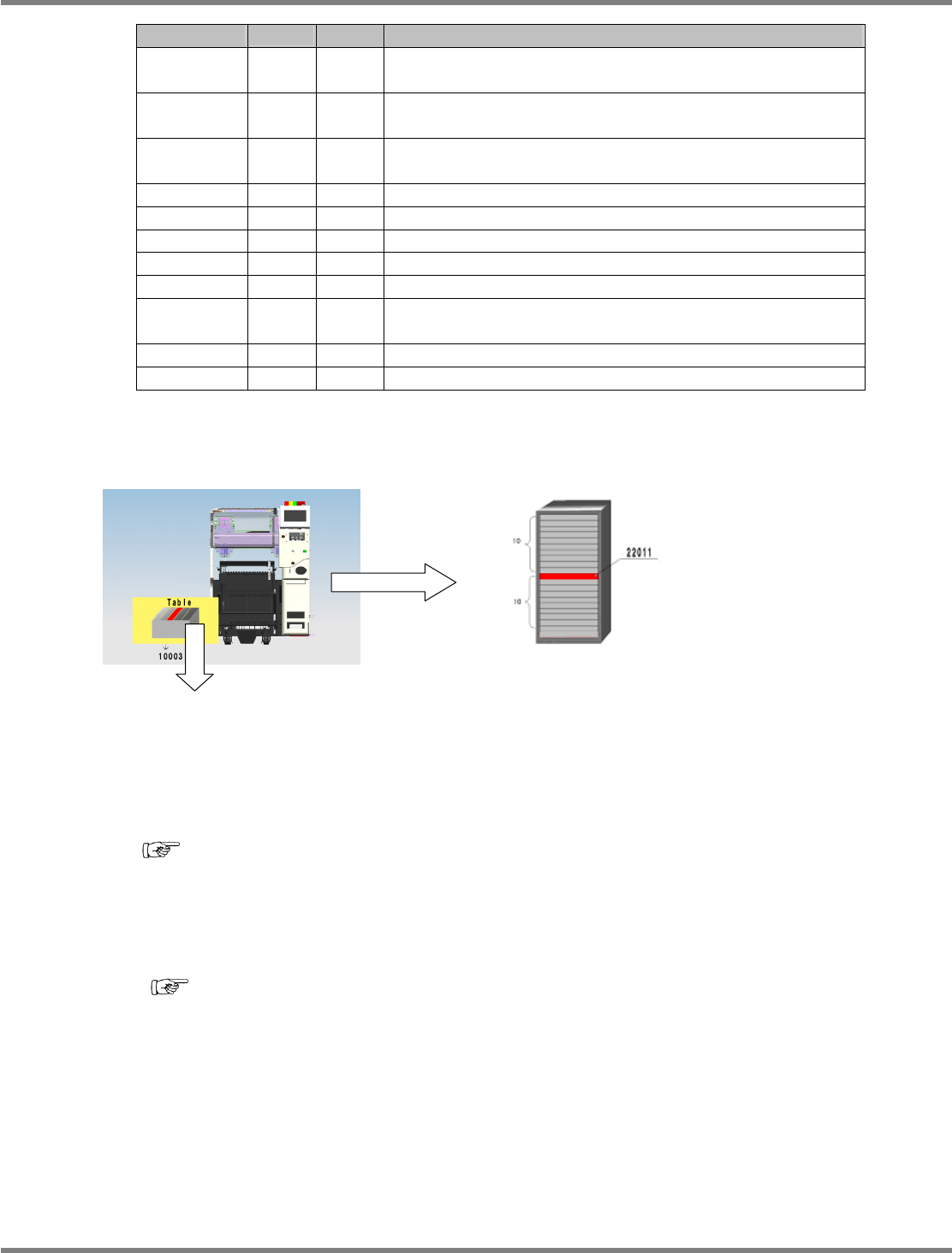

标签
PKEY
必需
解说
Use
1:
在现在的批量上有贴装点。
0:
在现在的批量上没有贴装点。
PEStatus
元件的使用顺序。
在所有的情况下均为
“0”
。
PCStatus
元件的更换顺序。
以供料器地址、子地址为起点，按更换顺序从
1
开始递增。
Remain
卷带内的元件余数。
6
位整数。
Init
卷带的初期元件数。
6
位整数。
Parts
对象元件的名。
30
个文字。
Lot
生产批量名。
30
个文字。
Vendor
元件的制造者。
30
个文字。
Custom
用户定义的用户专用领域。
30
个文字。可使用元件核对选项进
行定义。
Operator
为每个操作员设定的管理编号。
30
个文字
ReelID
每个卷带各自独有的
ID
。
30
个文字。
∗
PKEY
表示主关键。通过组合将成为唯一项目。
∗
1
供料器地址
回答格式
仅由数据包索引部分和数据包数据部分的帧头部分组成。
(
“2.2.2
数据包格式
”)
② 命令文件格式
命令文件仅由数据部分组成。
数据部分的格式和数据包格式的数据包数据部分的数据部分相同。
(
“c
数据包格式
”)
例
:
供料器的情况
若为
10003
，则表示供料器的第
3
个
位置。
例
:
托盘的情况
若为
No22011
，则表示从上面数第
11
个托盘
。
5-2001
5-2002
NPM-D
上一级通信
5.2
格式
EJM1DC-MB-05F-00
Page 5-9
要求例
(
数据包格式
)
SOH(0x01)
001754
STX(0x02)
<?xml version="1.1" encoding="UTF-8"?>
<root>
<Header>
<SystemName>OTHERSYSTEM</SystemName>
<SystemVersion>1.00</SystemVersion>
<CommandName>MountExchangeReel</CommandName>
<SessionID>1</SessionID>
</Header>
<BoardInfomation>
<Element>
<BoardID>B00123423200013A001</BoardID>
</Element>
</BoardInfomation >
<MountExchangeReel>
<Element>
<MCNo>1</MCNo>
<Stage>1</Stage>
<Lane>1</Lane>
<BLKCode>FB10h</BLKCode>
<BLKSerial>FA0210AFA450287</BLKSerial>
<FAdd>10001</FAdd>
<FSAdd>1</FSAdd>
<Use>1</Use>
<PEStatus>0</PEStatus>
<PCStatus>1</PCStatus>
<Remain>49973</Remain><Init>50000</Init>
<Parts>1608Trace</Parts>
<Lot>LOT001</Lot >
<Vendor>VEN001</Vendor>
<Custom></Custom>
<Operator>OPID001</Operator>
<ReelID>RID00001</ReelID>
</Element>
<Element>
<MCNo>1</MCNo>
<Stage>1</Stage>
<Lane>1</Lane>
<BLKCode>FB10h</BLKCode>
<BLKSerial>FA0210AEA053983</BLKSerial>
<FAdd>10002</FAdd>
<FSAdd>1</FSAdd>
<Use>1</Use>
<PEStatus>0</PEStatus>
<PCStatus>1</PCStatus>
<Remain>49951</Remain><Init>50000</Init>
<Parts>1608Trace</Parts>
<Lot>LOT001</Lot >
<Vendor>VEN001</Vendor>
<Custom></Custom>
<Operator>OPID001</Operator>
<ReelID>RID00001</ReelID>
</Element>
</MountExchangeReel>
</root>
ETX(0x03)
帧头部分
数据部分
(
基板
ID)
数据部分
(
更换卷带消耗信息
)
NPM-D
上一级通信
5.2
格式
Page 5-10 EJM1DC-MB-05F-00
回答例
(
数据包格式
)
SOH(0x01)
000229
STX(0x02)
<?xml version="1.1" encoding="UTF-8"?>
<root>
<Header>
<SystemName>OTHERSYSTEM</SystemName>
<SystemVersion>1.00</SystemVersion>
<CommandName>MountExchangeReel</CommandName>
<SessionID>1</SessionID>
<ResultCode>0</ResultCode>
</Header>
</root>
ETX(0x03)
命令文件例
<?xml version="1.1" encoding="UTF-8"?>
<BoardInfomation>
<Element>
<BoardID>B00123423200013A001</BoardID>
</Element>
</BoardInfomation >
<MountExchangeReel>
<Element>
<MCNo>1</MCNo>
<Stage>1</Stage>
<Lane>1</Lane>
<BLKCode>FB10h</BLKCode>
<BLKSerial>FA0210AFA450287</BLKSerial>
<FAdd>10001</FAdd>
<FSAdd>1</FSAdd>
<Use>1</Use>
<PEStatus>0</PEStatus>
<PCStatus>1</PCStatus>
<Remain>49973</Remain>
<Init>50000</Init>
<PartsName>1608Trace</PartsName>
<Lot>LOT001</Lot >
<Vendor>VEN001</Vendor>
<Custom></Custom>
<Operator>OPID001</Operator>
<ReelID>RID00001</ReelID>
</Element>
<Element>
<MCNo>1</MCNo>
<Stage>1</Stage>
<Lane>1</Lane>
<BLKCode>FB10h</BLKCode>
<PartsName>1608Trace</PartsName>
<Lot>LOT001</Lot >
<Vendor>VEN001</Vendor>
<Custom></Custom>
<Operator>OPID001</Operator>
<ReelID>RID00002</ReelID>
</Element>
</MountExchangeReel>
帧头部分
数据部分
(
基板
ID)
数据部分
(
更换卷带消耗信息
)
