NPM-D
上一级通信
1.1
概要
Page 1-4 EJM1DC-MB-01F-00
类型
2:
元件对照
① 应用程序的例子
应用程序名
解说
元件核对
因元件用完和拼接而供给元件时，可进行元件核对。
定期检查
转换时可进行定期检查。
② 具体的运转例子
STEP1
要求连接
上一级系统
→
LNB
STEP2
要求核对元件
上一级系统
→
LNB
通信数据包的例子
SOH(0x01)
000797
STX(0x02)
<?xml version="1.1" encoding="UTF-8"?>
<root>
<Header>
<SystemName>OTHERSYSTEM</SystemName>
<SystemVersion>1.00</SystemVersion>
<SessionID>1</SessionID>
<CommandName>Verification</CommandName>
</Header>
<Verification>
<Element>
<TransactionID>1</TransactionID>
<Date>2007/07/25,12:00:00</Date>
<Mode>0</Mode>
<WriteArea>0</WriteArea>
<MCNo>1</MCNo>
<TableSide>1</TableSide>
<Operator>OPERATOR-0001</Operator>
<Parts>1005R-1</Parts>
<Lot>LOT-01</Lot>
<Vendor>VENDER-01</Vendor>
<ChipIni>10000</ChipIni>
<ChipRemain>500</ChipRemain>
</Element>
</Verification>
</root>
ETX(0x03)
相应之处的供料器指示灯自动点亮。按其按钮，即可完成核对作业。
STEP3
要求切断
上一级系统
→
LNB
帧头部分
数据部分
NPM-D
上一级通信
1.1
概要
EJM1DC-MB-01F-00 Page 1-5
类型
3:
元件管理信息
① 应用程序的例子
应用程序名
解説
元件余数管理
接收每生产一枚所发送的元件余数信息，可进行同一层楼全体的余数管理。
追踪信息收集
接收用于各基板的元件
(
各卷轴的
ID)
和基板
ID
结合的信息，可作为追踪
信息进行管理。
STEP1
要求连接
上一级系统
→
LNB
STEP2
更换卷轴信息通知
LNB
→
上一级系统
通信数据包的例子
SOH(0x01)
0000XX
STX(0x02)
<?xml version="1.1" encoding="UTF-8"?>
<root>
<Header>
<SystemName>OTHERSYSTEM</SystemName>
<SystemVersion>1.00</SystemVersion>
<CommandName>MountExchangeReel</CommandName>
<SessionID>1</SessionID>
</Header>
<BoardInfomation>
<Element>
<BoardID>B00123423200013A001</BoardID>
</Element>
</BoardInfomation >
<MountExchangeReel>
<Element>
<MCNo>1</MCNo>
<Stage>1</Stage>
<Lane>1</Lane>
<FAdd>10001</FAdd>
<FSAdd>1</FSAdd>
<Parts>1608Trace</Parts>
<Lot>LOT001</Lot >
<Vendor>VEN001</Vendor>
<Operator>OPID001</Operator>
<ReelID>RID00001</ReelID>
</Element>
<Element>
…
</Element>
</MountExchangeReel>
</root>
ETX(0x03)
断续地通知更换卷轴信息，直到要求切断为止。
STEP3
要求切断
上一级系统
→
LNB
帧头部分
数据部分
(
基板
ID)
数据部分
(
更换卷轴消耗信息
)
NPM-D
上一级通信
1.1
概要
Page 1-6 EJM1DC-MB-01F-00

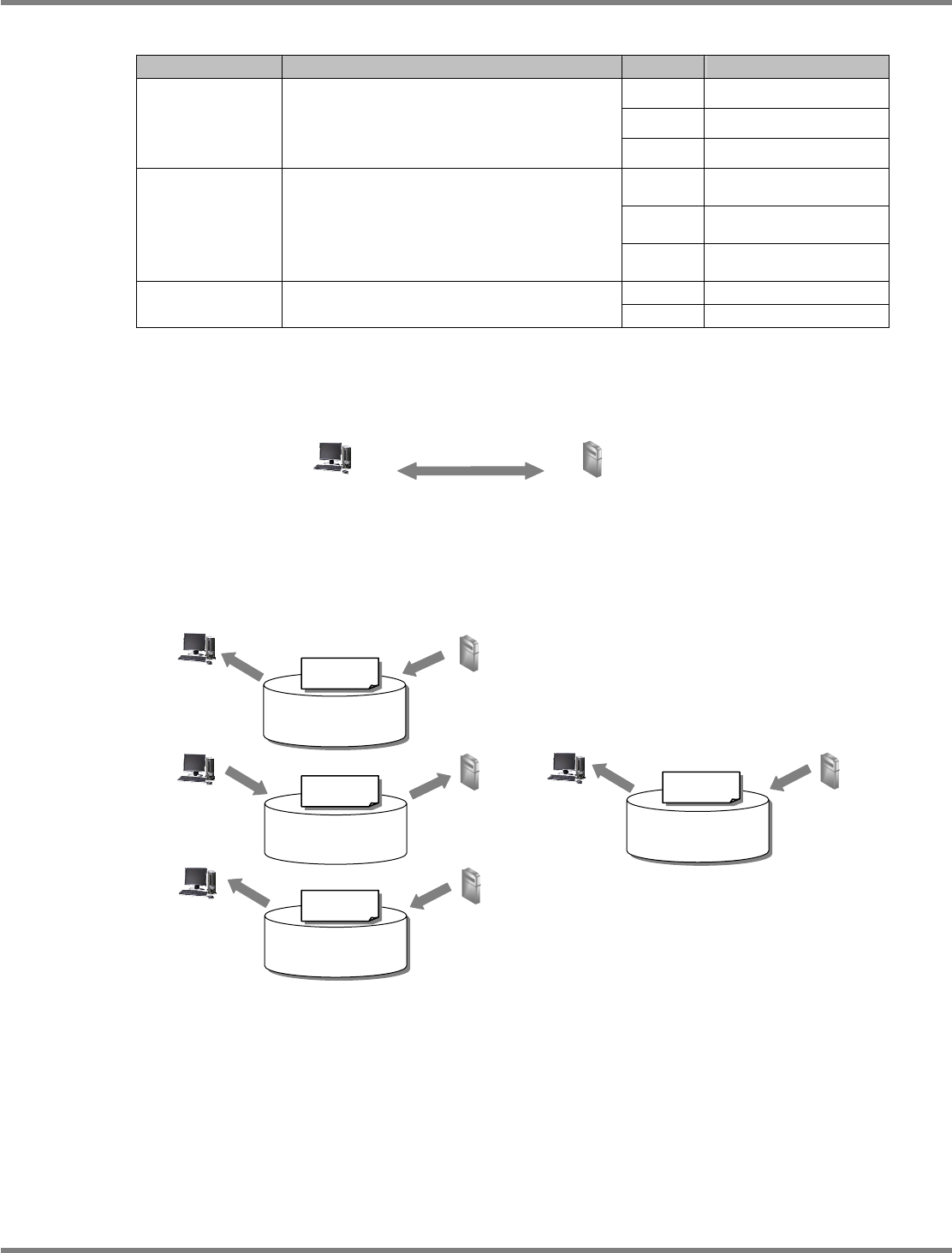

通信协议
通信协议
解说
类型
信息种类
类型
1
事件
类型
2
其他公司元件对照
套接字通信
没有因连接硬盘而产生的附带作业。如果安全
上禁止共享文件
(Samba)
，可使用这种通信。
类型
3
元件管理信息
类型
1
事件
类型
2
其他公司元件对照
文本通信
由于使用共享文件区域进行文本文件通信，所
以适于调试。建议您首先以该通信方式建立系
统
,
然后转入套接字通信。
类型
3
元件管理信息
类型
1
其他公司元件对照
互换模式
可以照样使用在
PT200
和
LMV2
等使用的
I/F
。
类型
2
元件管理信息
① 套接字通信
由上一级系统连接到
LNB
所指定的用于发送接收的端口，并进行分组通信。
上一级系统的最大连接数目为各类型
1
台。如果是
3
小时内的数据，即使通信中断，也可恢复。
② 文本通信
使用
Windows
文件共享功能，使用文件共享区域内输入输出的文本文件进行通信。
其他公司元件核对
输入文件夹
LNB
上一级系统
其他公司元件核对
输出文件夹
LNB
上一级系统
文本
文本
元件管理信息
输出文件夹
LNB
上一级系统
文本
事件
输出文件夹
LNB
上一级系统
文本
TCP/IP
LNB
上一级系统
使用指定端口
