NPM-D 上一级通信 1.1 概要 EJM1DC-MB-01F -00 Page 1-7 ③ 互换模式 该模式是 PT200 和 LMV2 的以前的界面互换模式。 与以前的通信方式相同，使用文件共 享区域内输入输出的文本文件进 行通信。 其他公司元件核对 输出文件夹 LNB 上一级系统 文本 其他公司元件核对 输入文件夹 LNB 上一级系统 文本 元件管理信息 输出文件夹 LNB 上一级系统 文本
NPM-D
上一级通信
1.1
概要
Page 1-6 EJM1DC-MB-01F-00
通信协议
通信协议
解说
类型
信息种类
类型
1
事件
类型
2
其他公司元件对照
套接字通信
没有因连接硬盘而产生的附带作业。如果安全
上禁止共享文件
(Samba)
，可使用这种通信。
类型
3
元件管理信息
类型
1
事件
类型
2
其他公司元件对照
文本通信
由于使用共享文件区域进行文本文件通信，所
以适于调试。建议您首先以该通信方式建立系
统
,
然后转入套接字通信。
类型
3
元件管理信息
类型
1
其他公司元件对照
互换模式
可以照样使用在
PT200
和
LMV2
等使用的
I/F
。
类型
2
元件管理信息
① 套接字通信
由上一级系统连接到
LNB
所指定的用于发送接收的端口，并进行分组通信。
上一级系统的最大连接数目为各类型
1
台。如果是
3
小时内的数据，即使通信中断，也可恢复。
② 文本通信
使用
Windows
文件共享功能，使用文件共享区域内输入输出的文本文件进行通信。
其他公司元件核对
输入文件夹
LNB
上一级系统
其他公司元件核对
输出文件夹
LNB
上一级系统
文本
文本
元件管理信息
输出文件夹
LNB
上一级系统
文本
事件
输出文件夹
LNB
上一级系统
文本
TCP/IP
LNB
上一级系统
使用指定端口
NPM-D
上一级通信
1.1
概要
EJM1DC-MB-01F-00 Page 1-7

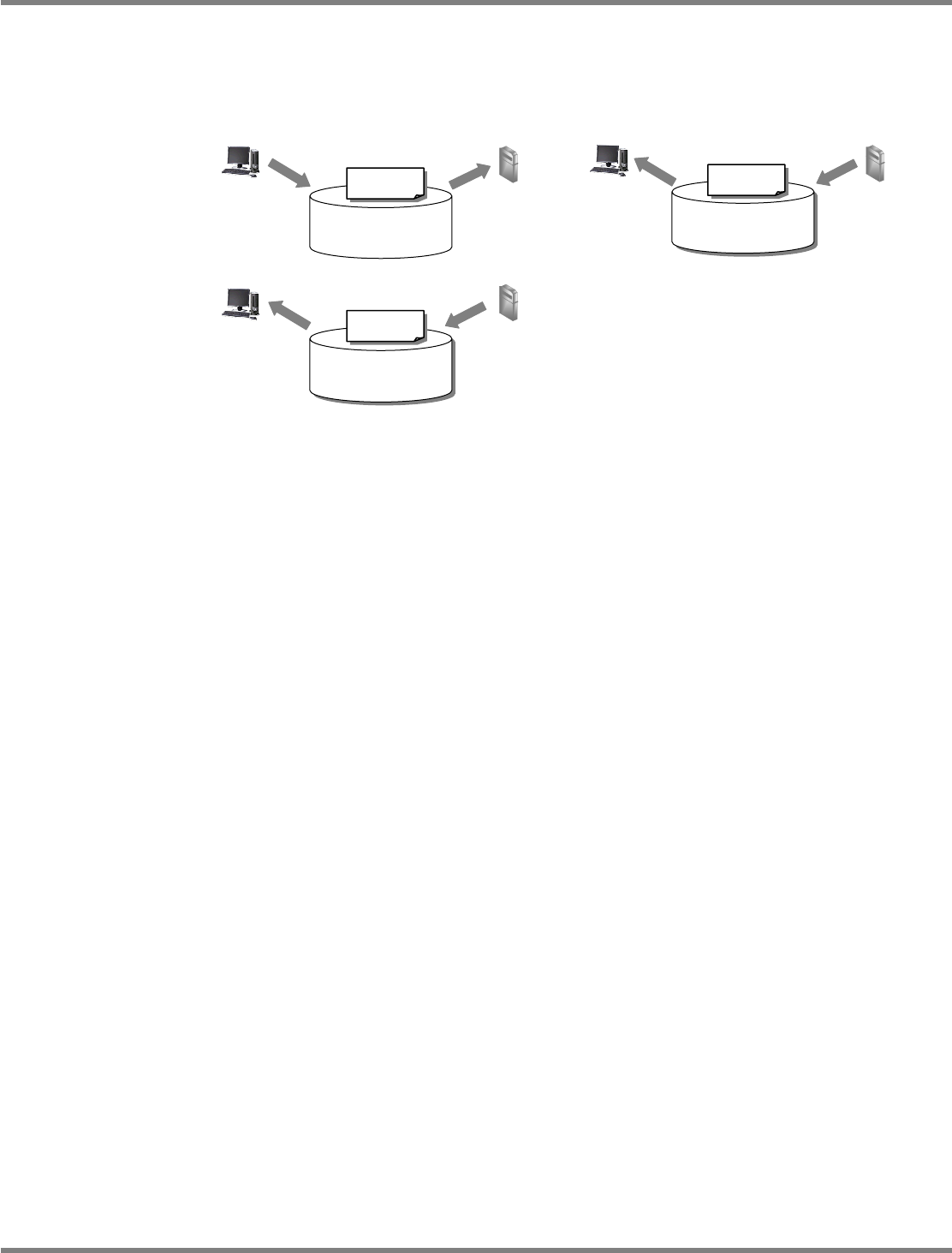

③ 互换模式
该模式是
PT200
和
LMV2
的以前的界面互换模式。
与以前的通信方式相同，使用文件共享区域内输入输出的文本文件进行通信。
其他公司元件核对
输出文件夹
LNB
上一级系统
文本
其他公司元件核对
输入文件夹
LNB
上一级系统
文本
元件管理信息
输出文件夹
LNB
上一级系统
文本
NPM-D
上一级通信
1.2
画面组成
Page 1-8 EJM1DC-MB-01F-00
1.2
画面组成
为了使用上一级系统，必须进行
LNB (Line Network Box)
设定，关于其设定画面的组成，特此说
明。
进行设定需要上一级通信选项的许可证。
若没有登录许可证，则显示主画面的菜单，不能进行设定。

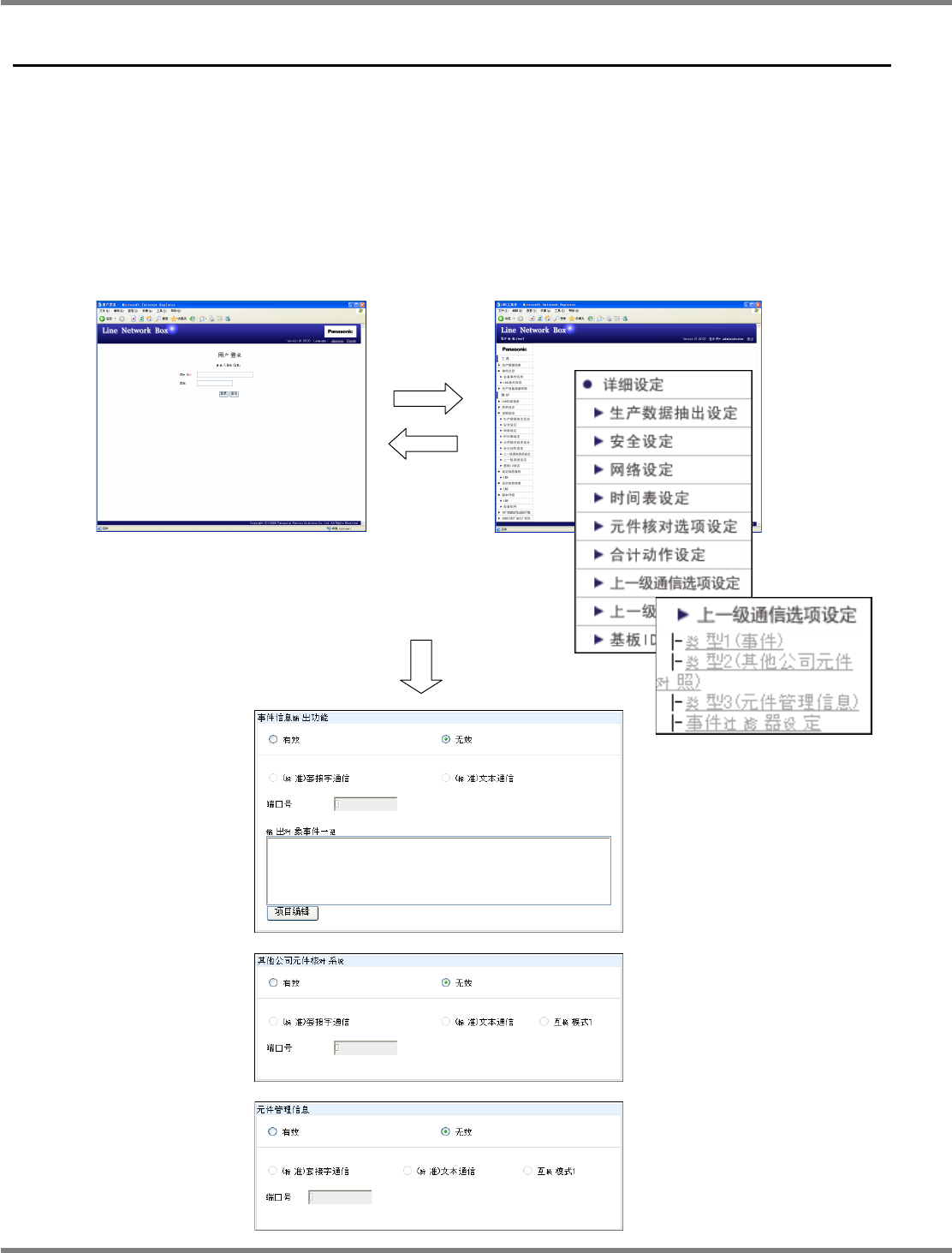

1.2.1
共通
这是从用户登录到上一级系统选项设定画面的组成部分。
输入
‘
用户
ID’
、
‘
密码
’
后，点击
[
登录
]
按菜单进行
[
详细设定
]
→
[
上一级通信选项设定
]
→
选择各选项类型。
点击
[
复位
]
用户登录画面
H-IF1-2001_C
主菜单画面
H-IF1-2002_C
H-IF1-2003_C
H-IF1-2004_C
H-IF1-2005_C
H-IF1-2006_C
H-IF1-2007_C
