NPM-D 上一级通信 2.4 事件 EJM1DC-MB-02F -00 Page 2-15 2.4 事件 2.4.1 事件通知 通知机器事件及 LNB 事件的处理流程如下所示。 在 “ 互换模式 ” 中，不存在事件通知。 ① 套接字通信的情况 ∗ 显示事件仅在套接字通信时可从上一 级系统进行设定。 ② 文本通信的情况 共享文件夹 ( 输入 ) 共享文件夹 ( 输出 ) LNB/ 机器 机器事件 /LNB 事件发生 仅输出在显示事件内 …
NPM-D
上一级通信
2.3
文本通信/互换模式
Page 2-14 EJM1DC-MB-02F-00
2.3
文本通信
/
互换模式
2.3.1
基本处理流程

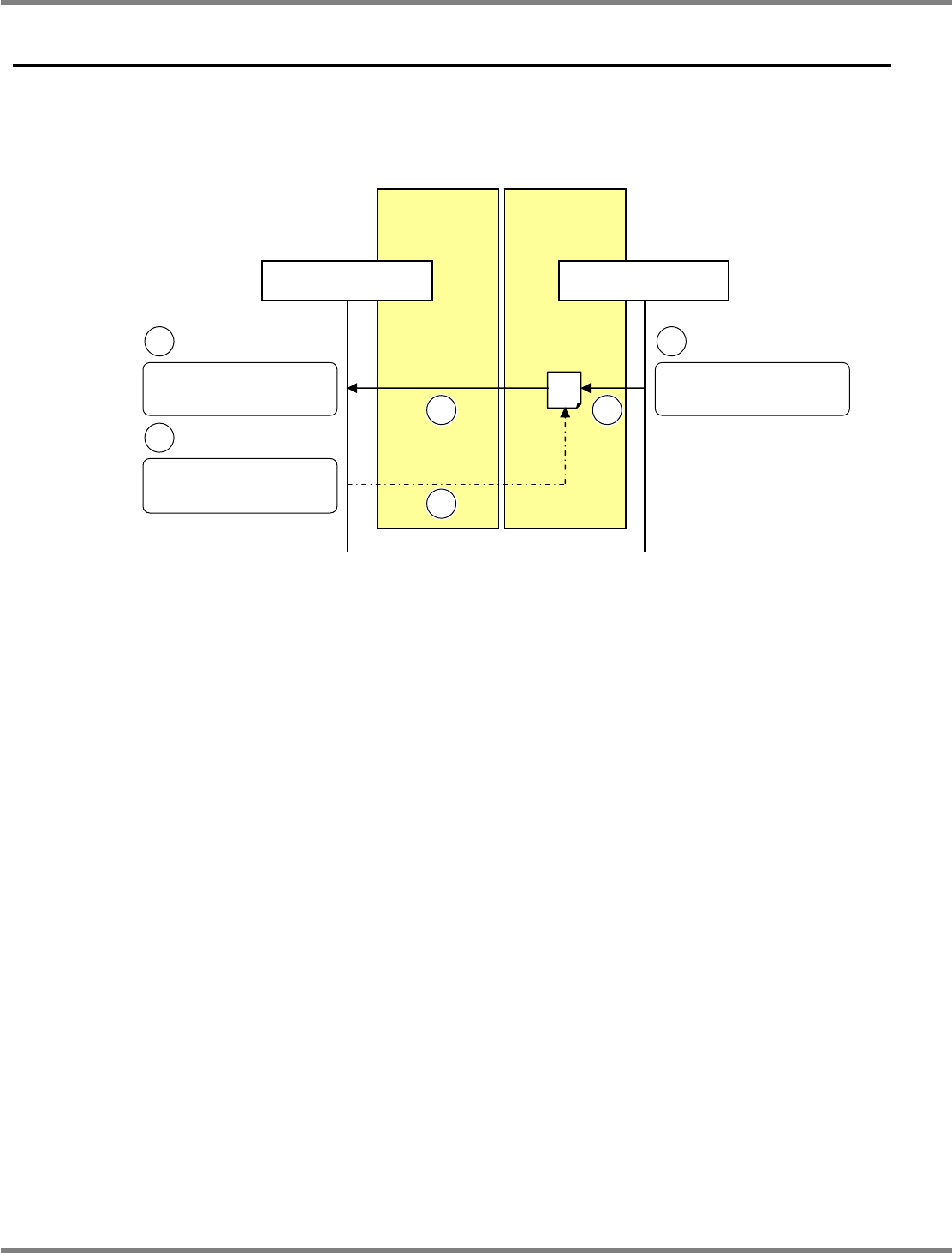

文本通信及互换模式的基本处理流程如下所示。
①
LNB (
或上一级系统
)
在共享文件夹内编制事件
/
命令通知文件。
② 上一级系统
(
或
LNB)
检测共享文件夹内的事件
/
命令通知文件。
③ 上一级系统
(
或
LNB)
删除共享文件夹内的事件
/
命令通知文件。
∗
检测文件后，也有可能不马上删除该文件。
2.3.2
命令文件格式
命令文件为
XML
形式，仅由数据部分组成。
数据部分为各事件
/
命令固有的部分。
关于详情，请参阅
“3.
事件
”
、
“4.
元件核对作业
”
、
“5.
元件管理信息
”
。
共享文件夹
(
输入
)
共享文件夹
(输出)
LNB/
机器
上一级系统
事件
/
命令
通知文件
事件
/
命令通知
文件编制
事件
/
命令通知
文件检测
事件
/
命令通知
文件删除
∗
删除
2
3
1
12
3
NPM-D
上一级通信
2.4
事件
EJM1DC-MB-02F-00 Page 2-15
2.4
事件
2.4.1
事件通知

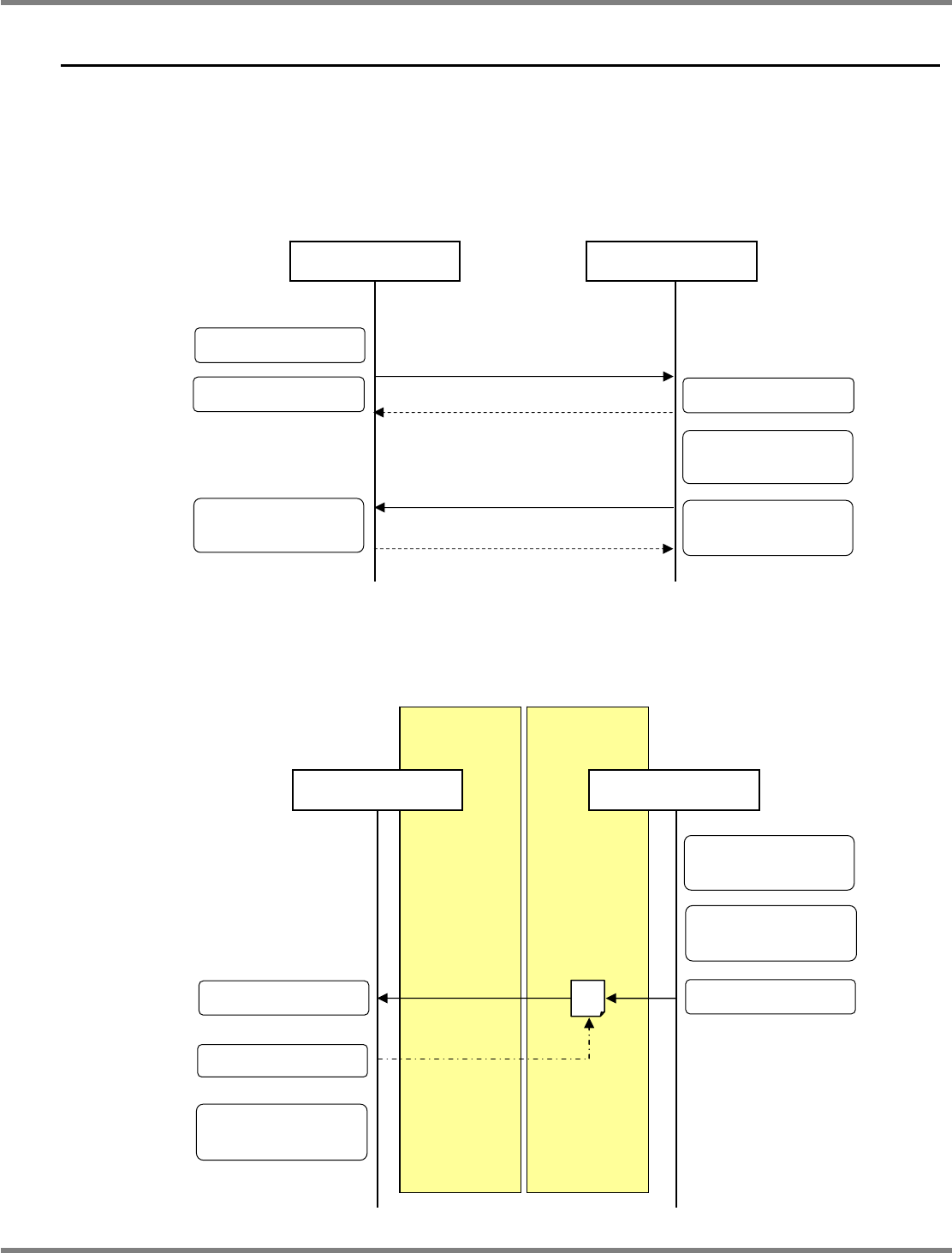

通知机器事件及
LNB
事件的处理流程如下所示。
在
“
互换模式
”
中，不存在事件通知。
① 套接字通信的情况
∗
显示事件仅在套接字通信时可从上一级系统进行设定。
② 文本通信的情况
共享文件夹
(
输入
)
共享文件夹
(
输出
)
LNB/
机器
机器事件
/LNB
事件发生
仅输出在显示事件内
已登录的事件
通知在显示事件内
已登录的事件。
上一级系统
事件
通知文件
编制事件通知文件
事件通知文件检测
事件通知文件删除
删除
LNB/
机器
机器事件
/LNB
事件发生
仅输出在显示事件内
已登录的事件
事件通知
通知在显示事件内
已登录的事件。
上一级系统
显示事件设定
∗
事件过滤器设定
接收事件过滤器设定
事件过滤器设定
(
回复信息
)
事件通知
(
回复信息
)
发送事件过滤器设定
NPM-D
上一级通信
2.5
元件核对作业
Page 2-16 EJM1DC-MB-02F-00
2.5
元件核对作业
2.5.1
准备
准备应用时的处理流程如下所示。
① 套接字通信
向上一级系统通知机种切
换的时间、下次的生产品种
以及配置信息。
元件核对作业开始
(
发送元件核对要求
)
将元件信息写入供料器的
存储器内
机器的事先准备
清除相应供料器的存储器
中的元件信息
元件设置
供料器更换作业
元件核对作业结束
LNB/
机器
上一级系统
生产数据配置信息通知
准备开始
(
下载生产数据
)
发送生产数据
配置信息通知
元件核对要求
元件核对应答
准备结束
机器联锁
机器联锁解除
生产数据配置信息通知
(
回复信息
)
接收生产数据
配置信息通知
接收元件核对要求
元件核对要求
(
回复信息
)
元件核对应答
(
回复信息
)
发送元件核对应答
接收元件核对应答
机器联锁解除
机器联锁解除
机器联锁解除
(
回复信息
)
