NPM-D 上一级通信 2.5 元件核对作业 Page 2-26 EJM1DC-MB-02F-00 ② 文本通信 共享文件夹 ( 输出 ) 删除 共享文件夹 ( 输入 ) 元件核对作业开始 ( 元件核对要求文件编制 ) 将元件信息写入供料器 的存储器内 元件核对作业结束 LNB/ 机器 上一级系统 元件关联事件通知 文件编制 元件关联事件通知 文件检测 元件核对要求文件 检测 元件核对应答 文件编制 元件核对应答 文件检测 元件核对应答…
NPM-D
上一级通信
2.5
元件核对作业
EJM1DC-MB-02F-00 Page 2-25
C)
拼接时没有进行核对作业
拼接时若没有进行核对作业，其应用流程如下所示。

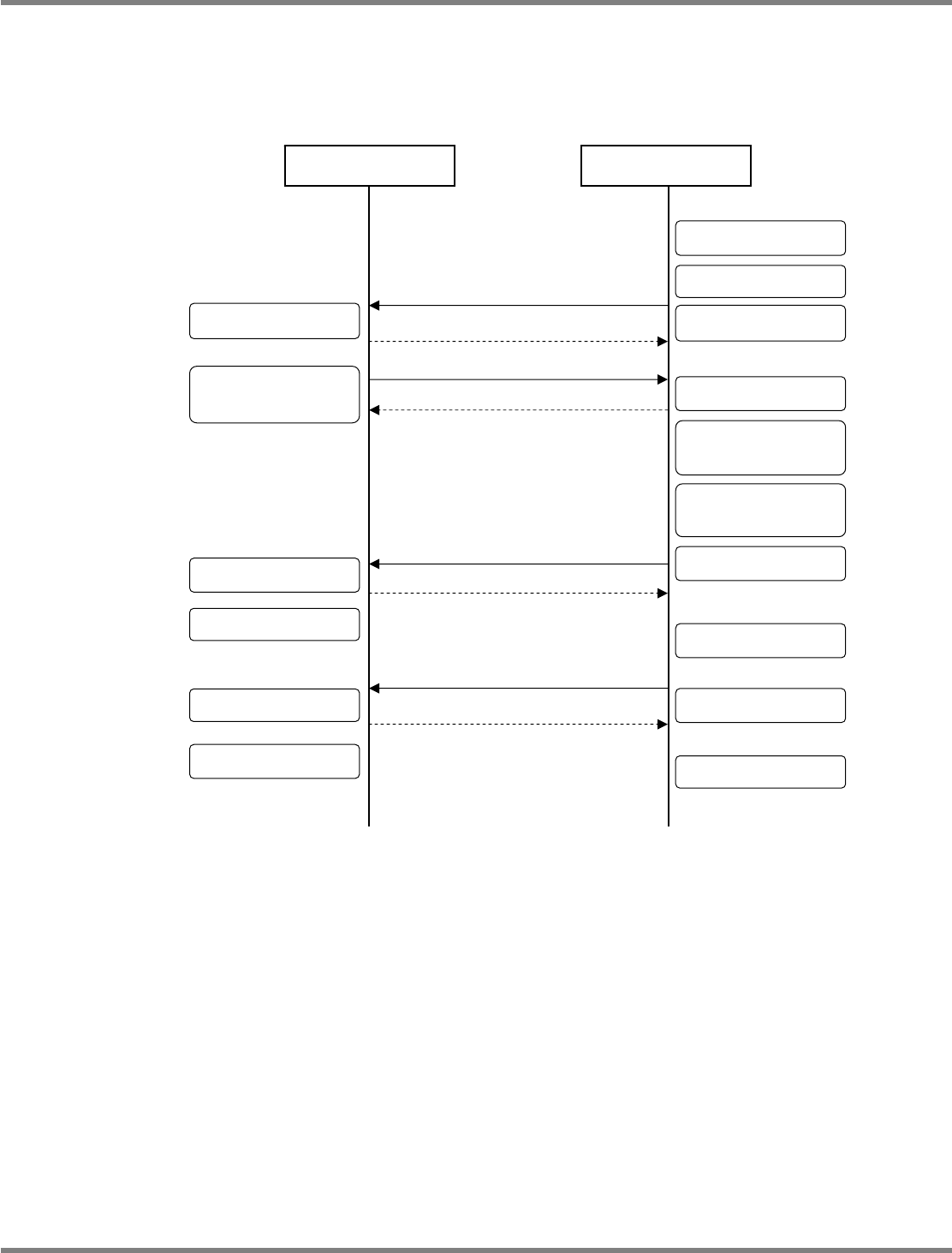

① 套接字通信
元件核对作业开始
(
发送元件核对要求
)
将元件信息写入供料器
的存储器内
元件设置
(
拼接编带
)
元件核对作业结束
LNB/
机器
上一级系统
元件关联事件通知
拼接未核对发生
发送元件关联事件通知
元件核对要求
元件核对应答
元件关联事件通知
(
回复信息
)
接收元件关联事件通知
接收元件核对要求
元件核对要求
(
回复信息
)
元件核对应答
(
回复信息
)
发送元件核对应答
接收元件核对应答
单一停止
元件用完解除
元件关联事件通知
元件关联事件通知
(
回复信息
)
发送元件关联事件通知
接收元件关联事件通知
拼接结束
运转重新开始
NPM-D
上一级通信
2.5
元件核对作业
Page 2-26 EJM1DC-MB-02F-00

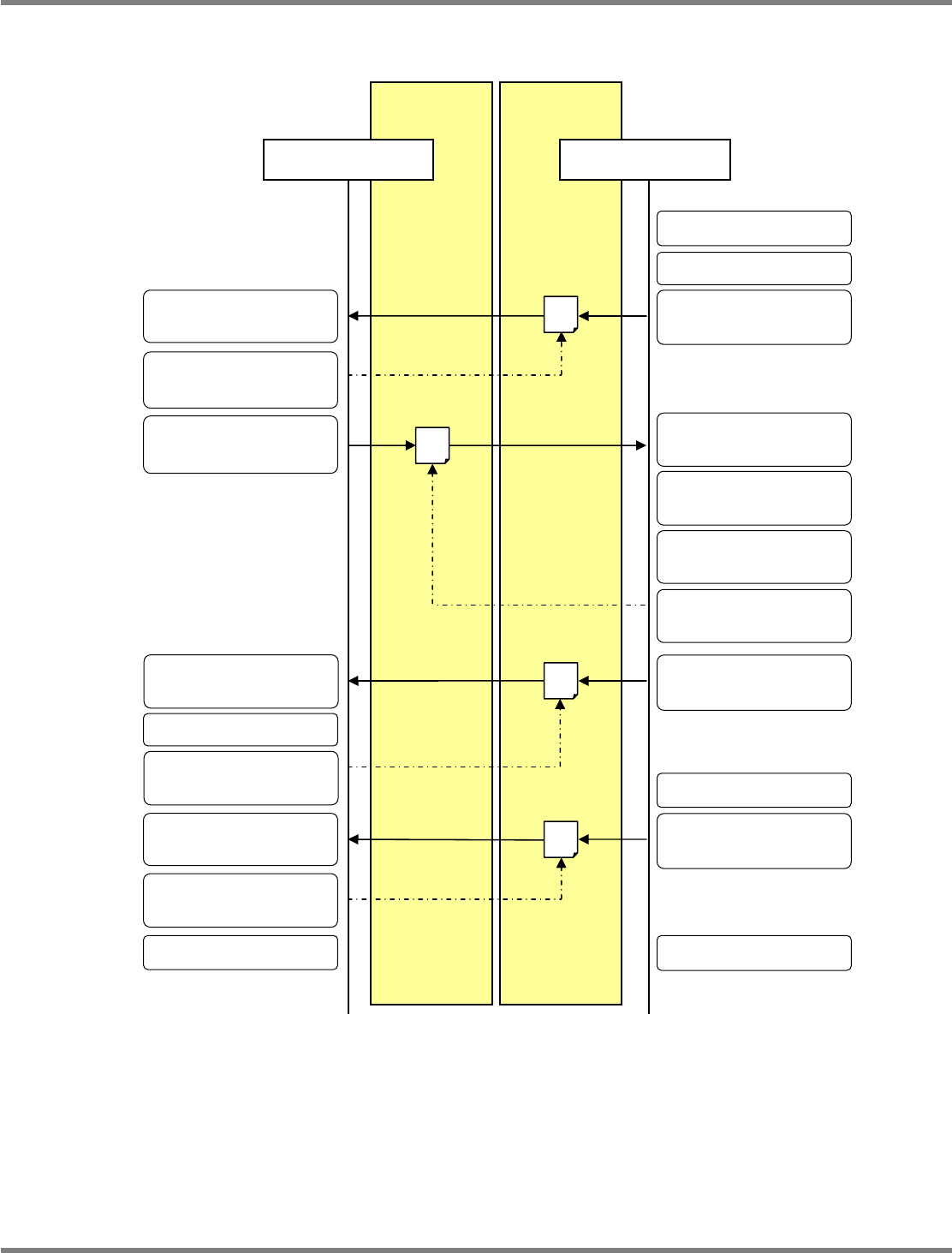

② 文本通信
共享文件夹
(
输出
)
删除
共享文件夹
(
输入
)
元件核对作业开始
(
元件核对要求文件编制
)
将元件信息写入供料器
的存储器内
元件核对作业结束
LNB/
机器
上一级系统
元件关联事件通知
文件编制
元件关联事件通知
文件检测
元件核对要求文件
检测
元件核对应答
文件编制
元件核对应答
文件检测
元件核对应答
文件删除
元件关联事件通知
文件删除
单一停止
拼接结束
运转重新开始
元件关联事件通知
文件编制
元件关联事件通知
文件检测
元件设置
(
拼接编带
)
拼接未核对发生
元件用完解除
元件关联事件通知
文件删除
元件核对要求文件
删除
元件关联事件
通知文件
元件核对要求
文件
元件核对应答
文件
删除
删除
删除
元件关联事件
通知文件
NPM-D
上一级通信
2.5
元件核对作业
EJM1DC-MB-02F-00 Page 2-27

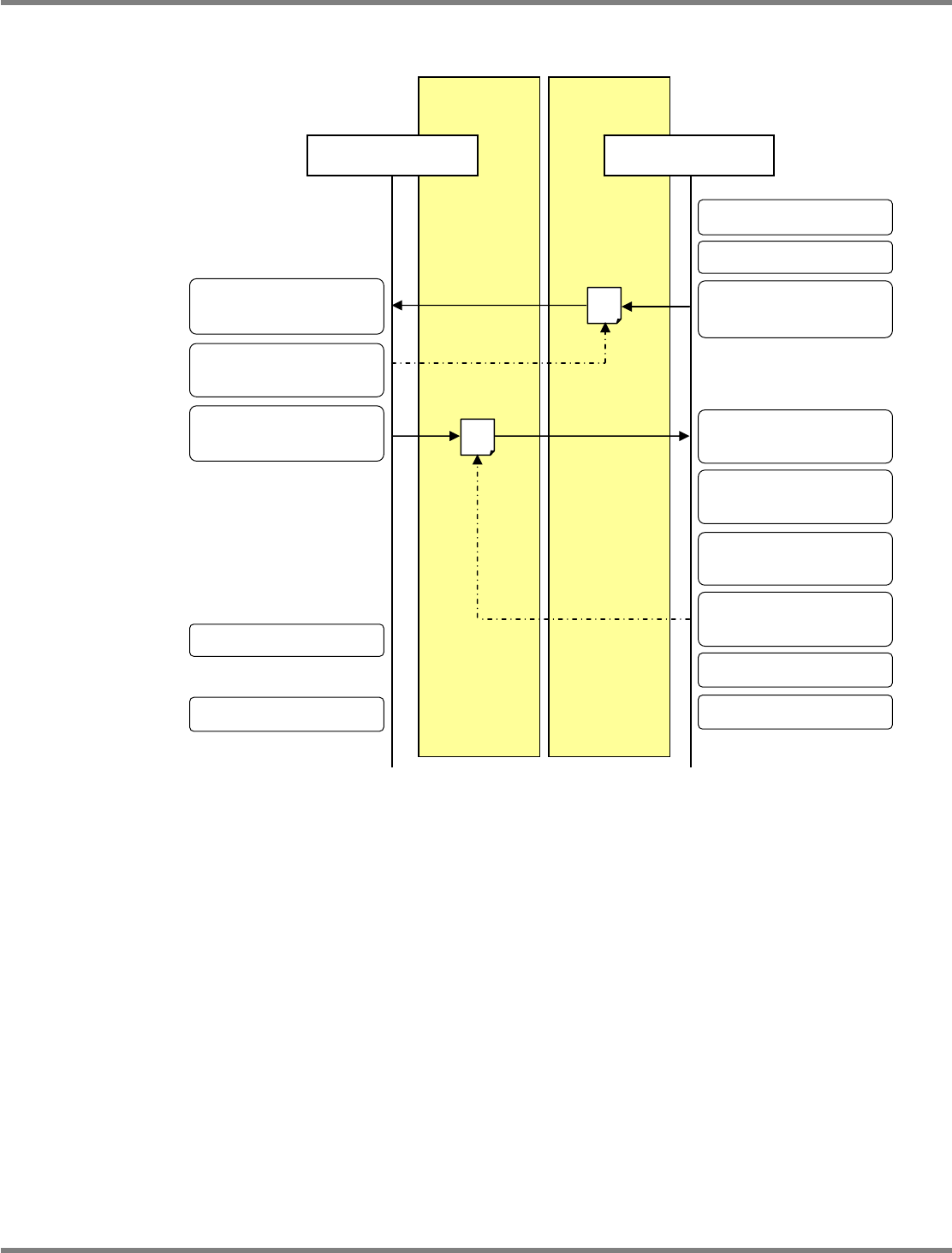

③ 互换模式
共享文件夹
(
输入
)
共享文件夹
(
输出
)
元件核对作业开始
(
元件核对要求文件编制
)
将元件信息写入供料器
的存储器内
元件核对作业结束
LNB/
机器
上一级系统
元件关联事件通知
文件编制
元件关联事件通知
文件检测
元件核对要求
文件检测
元件核对要求
文件删除
单一停止
拼接结束
运转重新开始
元件设置
(
拼接编带
)
拼接未核对发生
元件用完解除
元件关联事件通知
文件删除
元件关联事件
通知
元件核对要求
文件
删除
删除
