1-6 1 2 . 2 유 지 보 수 공 구 2 . 2 . 1 클 리 닝 공 구 클리닝 공구 동봉품 노즐청소용 와이어 571 0 3 - F 9 -10 ■ 클 리 닝 공 구 리 스 트 동 봉 품 명 칭 부 품 명 칭 부 품 번 호 비 고 노즐 청소 용  와 이어 N E E D L E  A S S Y K V 8- M 8 8 8 3 - A 0 X 노즐  선단  클 리닝  테이 프 TA P …

1-5

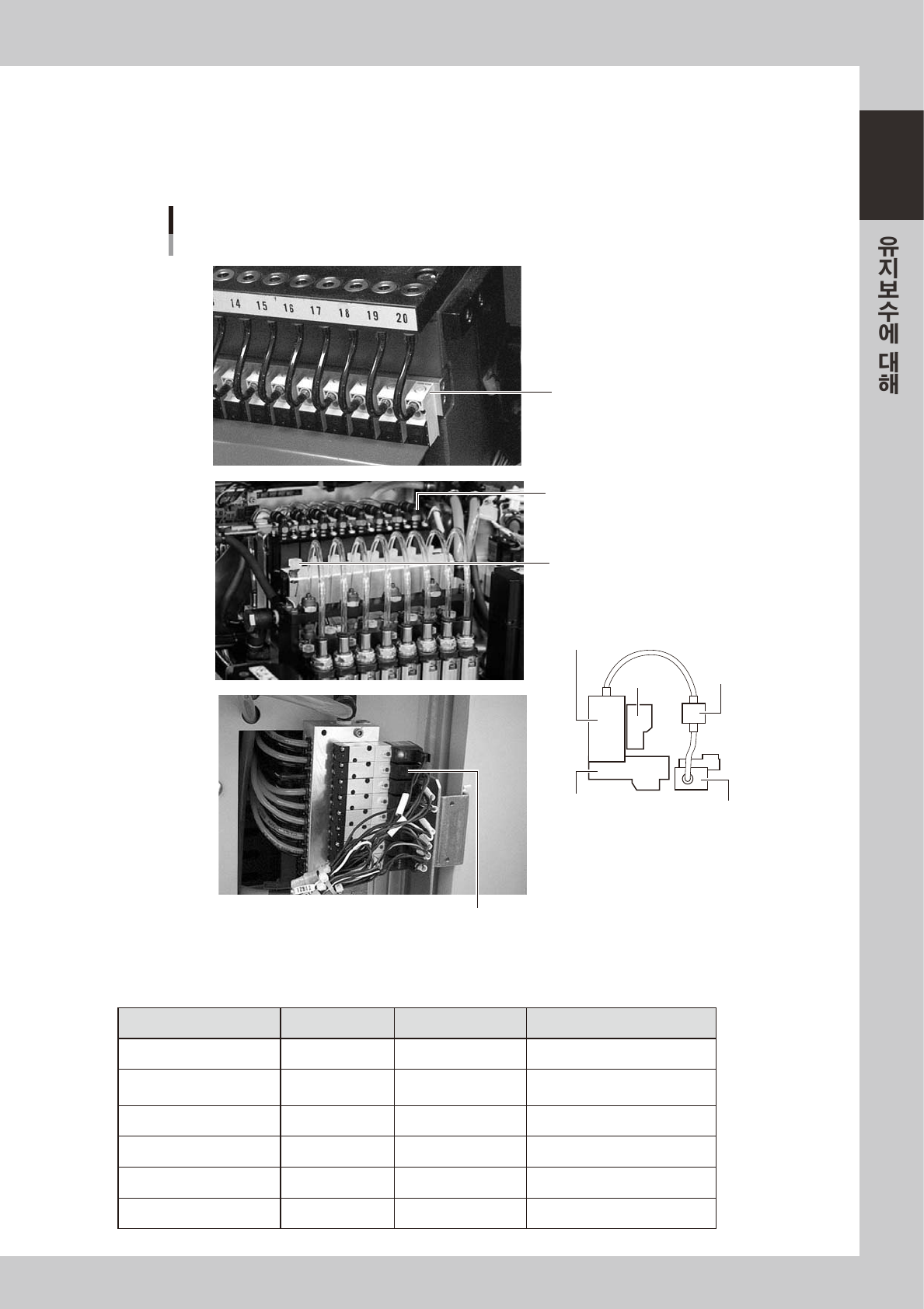

2.1.2 교환부품 ( 고장시 )

본장에서 말하는 교환부품이란 , 성능이 떨어지면 ( 고장 ) 장비가 멈출 가능성이 있는 부품이긴 하지만 ,

교환작업 후 장비의 조정을 하지 않아도 되는 부품을 말합니다 . 본 장비에는 아래의 부품에 대하여

고장시 교환방법을 설명합니다 .

교환부품

고장시

오퍼레이트 밸브 + 이젝터 본체

오퍼레이트 밸브

이젝터 본체

컨베이어 유니트 밸브

샤프트 블로우용 밸브

피더 밸브

Manifold

블로우 밸브

57102-F9-10

■ 교환부품 리스트

고장시

명칭 부 품명칭 부품번호 비고

피더밸브 VALVE

KIT KGA-M37P0-00X 피더구동용

이젝터ASSY VALVEUNIT

KGS-M7171-A0X

오퍼레이트밸브 + 이젝터본체

+ 파괴밸브

블로우밸브

VALVE KM1-M7163-20X 진공파괴밸브

컨베이어유니트용밸브

VALVE(SPARE) KG2-M8582-400 메인스톱퍼등

오퍼레이트밸브

VALVE KM1-M7163-30X 이젝터용

샤프트블로우용밸브

VALVE KGS-M7176-00X 배기페쇠밸브

1-6

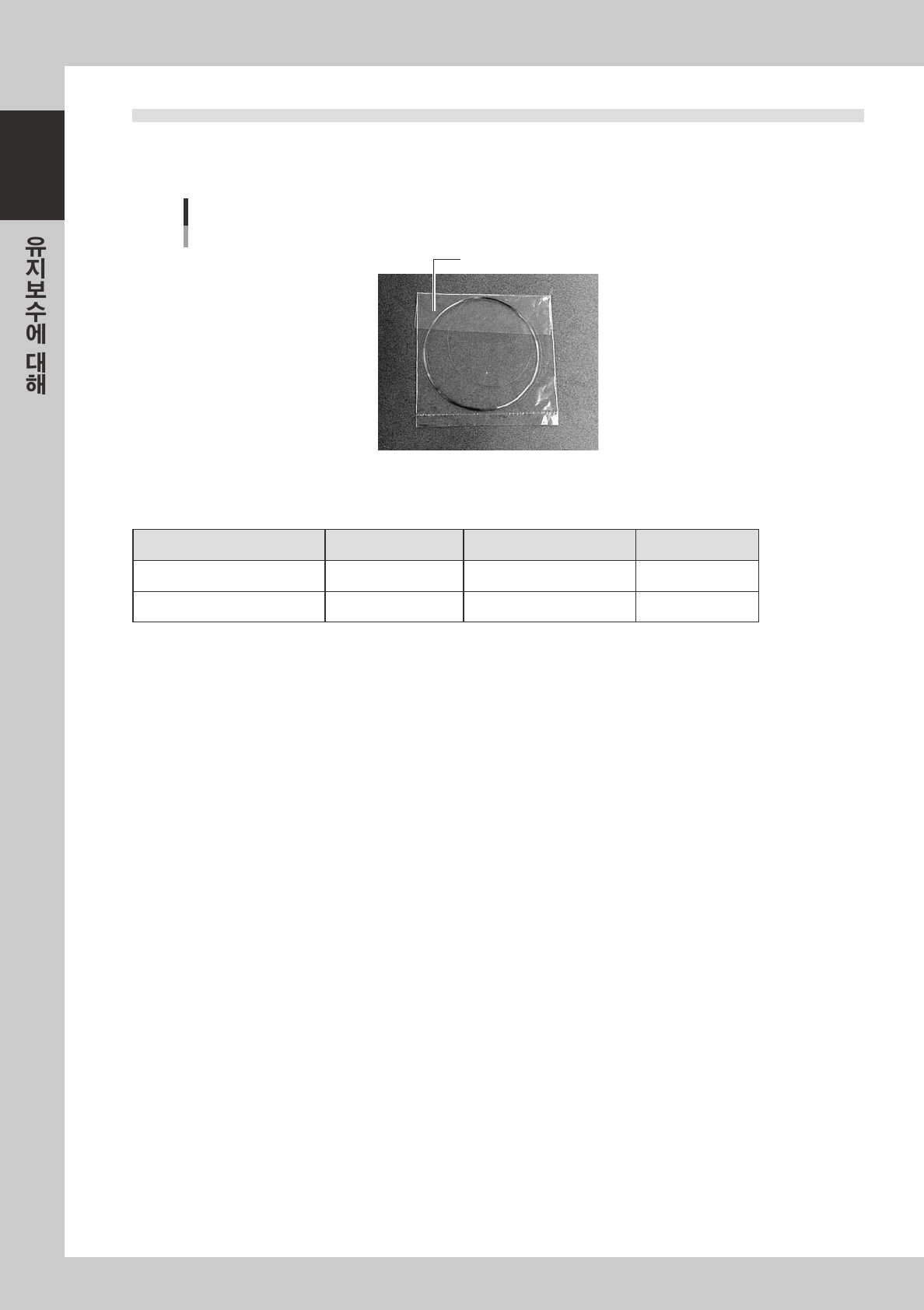

2.2 유지보수 공구

2.2.1 클리닝 공구

클리닝 공구

동봉품

노즐청소용 와이어

57103-F9-10

■ 클리닝 공구 리스트

동봉품

명칭 부품명칭 부품번호 비고

노즐청소용와이어 NEEDLEASSY

KV8-M8883-A0X

노즐선단클리닝테이프 TAPE,CLEANER

KGT-M8895-00X

1-7

클리닝 공구

옵션 구입부품

노즐청소 와이어용 핸들

에어건

클리닝 키트

광학계 청송용 면봉

광학계 브러쉬

렌즈 클리너

57104 -F9-10

■ 클리닝 공구 리스트

옵션구입부품

명칭 부품명칭 부품번호 비고

노즐청소와이어용핸들 NEEDLECLE ANERASSY

KV8-M8881-A0X

에어건 AIRGUNASSY KU4-M8590-0 0X

클리닝키트

CLEANINGKIT

K V 8 - M 8 8 6 0 -

00X

광학계청소용면봉

SWAB

K G A - M 3 8 0 2 -

00X

광학계브러쉬

BLOWER

K G A - M 3 8 0 3 -

00X

렌즈클리너

CLEANER,LENS

K G A - M 3 8 0 1 -

00X
