2-1 2 1. 노 즐 상 태 확 인 노즐 선단 에 납 이 묻 어 있거나 , 노즐 홀 이 막 혀 있으면 , 흡 착 에러나 인식 에러가 발 생할 경우가 있습 니다 . 또한 , 노즐의 버핑 동 작 ( 스 프링 동 작 ) 이 둔하 면 흡 . 장 착 에 러의 원인이 됩니다 . 이 러한 불 량 을 방지하 기 …
2-1
2
1. 노즐상태 확인
노즐선단에납이묻어있거나 ,노즐홀이막혀있으면 ,흡착에러나인식에러가발생할경우가있습니다 .
또한 ,노즐의버핑동작 ( 스프링동작 ) 이둔하면흡 . 장착에러의원인이됩니다 . 이러한불량을방지하
기위해 ,각노즐을정기적으로점검
•
청소하여주십시오 .

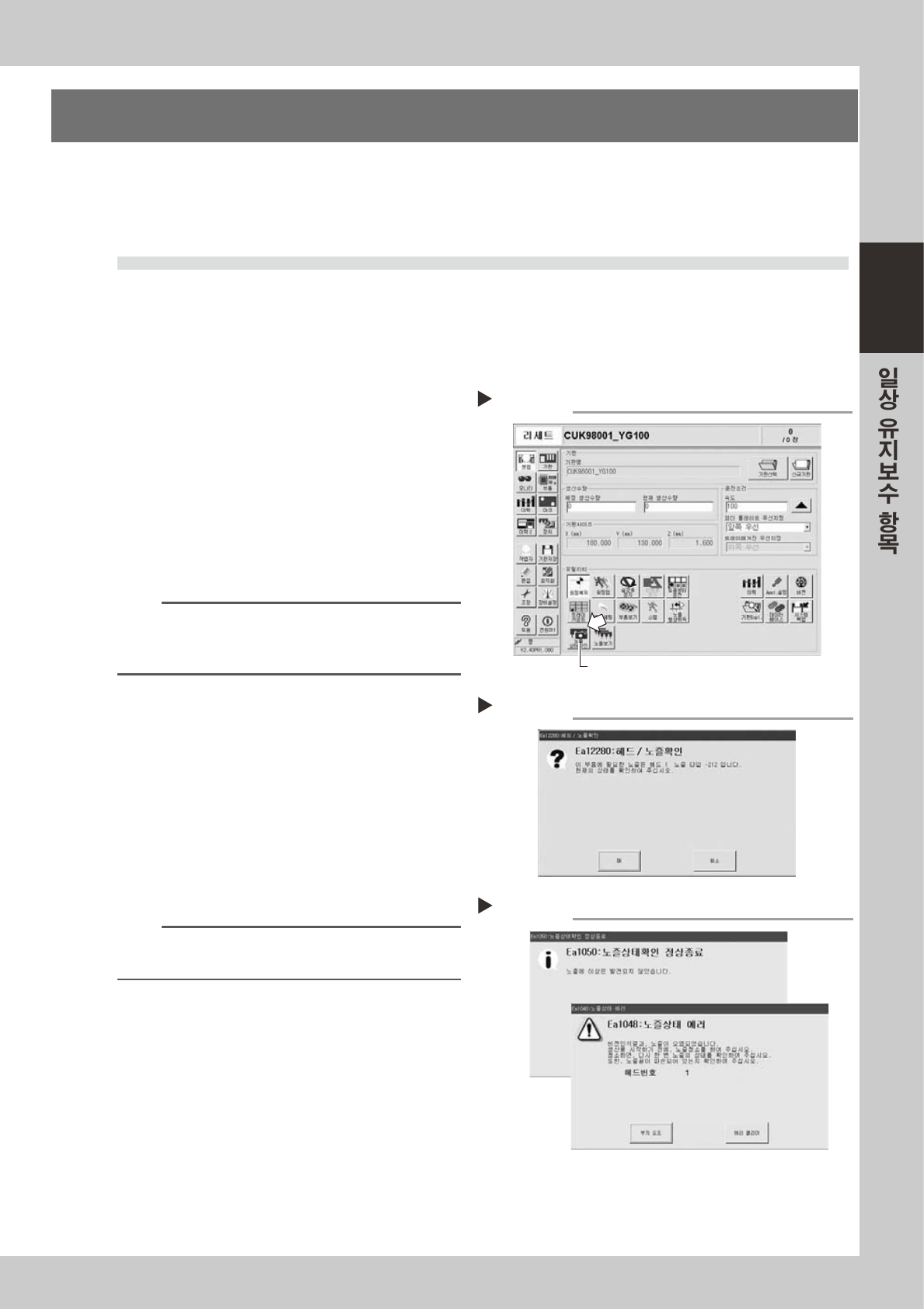

1.1 소프트웨어로 확인
■ 노즐 오염 확인방법 ([ 노즐상태 확인 ] 버튼을 사용 )
여기서설명하는「노즐오염」이란노즐끝단에납등이묻어빛이나는상태를말합니다 .이것은빛이나는부분을
부품으로잘못오인식하는원인이됩니다 .그래서 ,부품이없는상태로노즐의끝단을멀티카메라인식을하여노
즐의오염상태를판단하는「노즐상태확인」을실행하여주십시오 .
e
1
헤드를 이동합니다 .
비상정지버튼을누르고 ,노즐을세팅하기쉬운
위치로이동하여주십시오 .
2
[ 노즐상태 확인 ] 버튼을 누릅니다 .
1. 비상정지를해제합니다 .
2. [ 셋업 ] 버튼을누르고 ,“유틸리티”안에[ 노
즐상태확인 ] 버튼을선택하여주십시오 .
58201-F9-00
n
요점
노즐 스테이션을 겸비한 장비는 , 자동적으로 노즐체인지를
해서 체크가 실행되므로 , 후술의 「Step 3」은 실행할 필요
없습니다 .
3
노즐을 세팅합니다 .
메시지에따라노즐을세팅하고[OK] 버튼을눌러
주십시오 .마지막의[OK] 버튼을누르면실행됩니
다 .
58202-F9- 00
4
메시지를 확인하여 주십시오 .
메시지를확인하여「NG」일경우는노즐청소를
하여주십시오 .
58203-F9- 00
n
요점
일반적으로 , 출하시의 설정에서는 「노즐상태 확인」의 대
상은 「Type212A 노즐」로 되어 있습니다 .
[노즐상태 확인] 버튼
Step 2
[노즐상태 확인] 버튼
노즐세팅 확인
Step 3
노즐확인 결과
Step 4
OK
NG
2-2
2

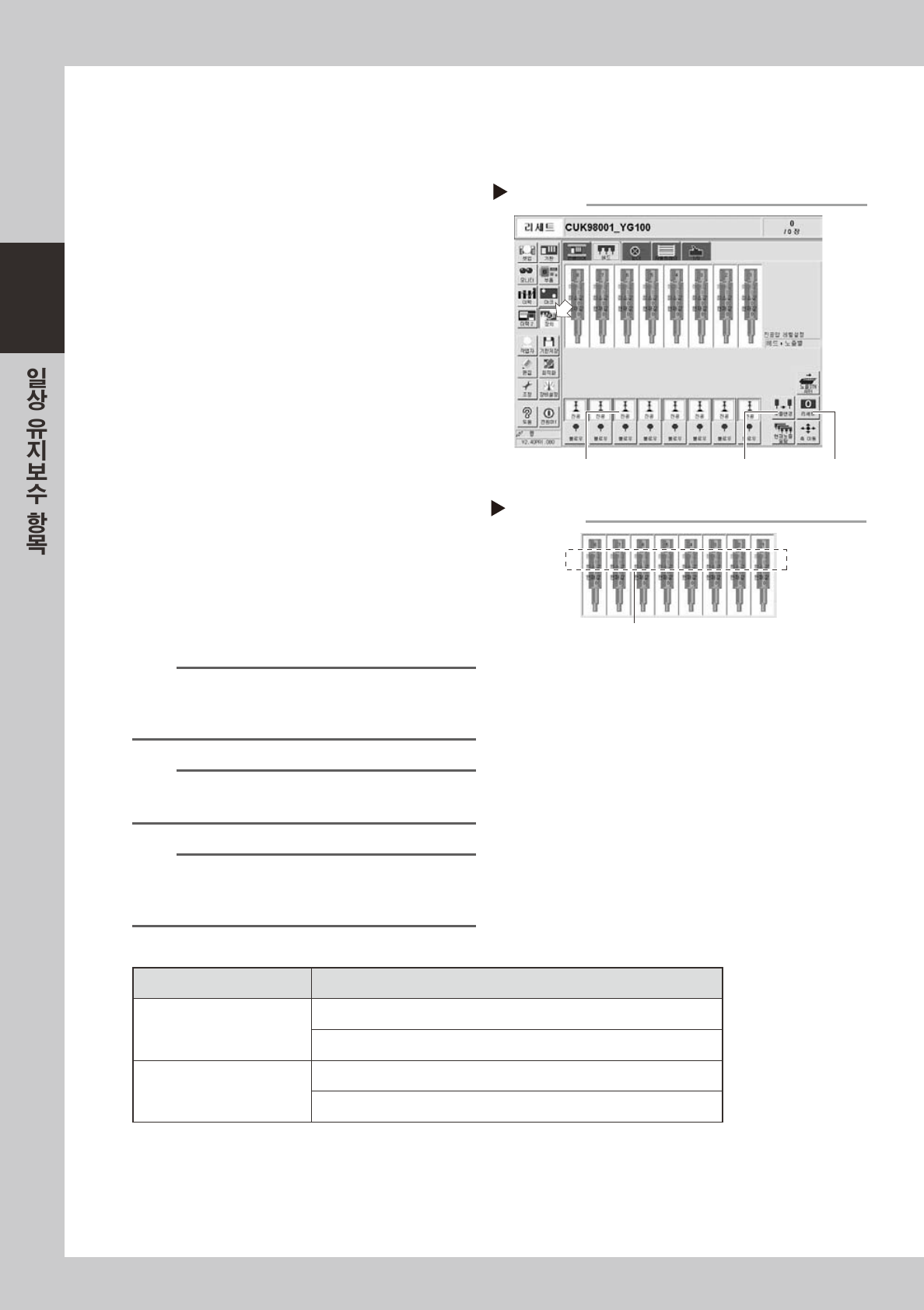

■ 노즐막힘의 확인방법 ([ 장치 ] - 「헤드」탭 화면을 사용함 )
여기에서설명하는「노즐막힘」이란노즐구멍에솔더가붙어서 ,부품이없어도부압이올라가는상태를말합니다 .
그결과 ,미실장등의원인이될가능성이있습니다 .노즐막힘의확인을아래의순서로하여주십시오 .
e
1
노즐을 장착합니다 .
비상정지버튼을누르고 ,모든헤드에Type212A,
Type212F노즐을장착하여주십시오 .노즐스테
이션장착장비는[ 노즐변경 ]버튼을누르고노즐
을교환하여주십시오 .
58204-F9-00
2
수치를 리세트합니다 .
[ 장치 ]-「헤드」탭을열어 ,화면에서우측아래의
[ 리세트 ] 버튼을누르고진공레벨의수치를리세
트하여주십시오 .
3
부압을 발생시킵니다 .
[ 장치 ]-「헤드」탭화면에서 ,모든헤드의[ 진공 ]
버튼을ON 하고 ,수치가올라가면5~10 초후에
OFF 하여주십시오 .
4
수치를 확인합니다 .
헤드의화면상에적색글자로표시되는[ 최대값 ]
의수치를확인하여주십시오 .확인한수치가130
이하이면정상범위내입니다 .만약 ,130 을넘을
경우에는 ,노즐구멍이오염되었을가능성이있으
므로 ,청소하여주십시오 .
58205-F9- 00
참고
상기 수치 130 은 , 노즐의 메인터넌스를 하기 위한 기준값
이 됩니다 . 환경에 따라서 다소 수치가 다르므로 , 참고값
으로서 사용하여 주십시오 .
n
요점
상기는 Type212A, Type212F 노즐의 예이며 , 기타 노즐
에서는 수치가 달라집니다 .
n
요점
노즐구멍의 청소 후에 상기 Step 1 ~ 4 를 해도 정상값이
되지 않을 경우는 , 스플라인 샤프트 안이 오염되었을 가능
성이 있습니다 .
■ 스플라인 에어경로의 수치
노즐 기준치
FNC 헤드
Type213F 노즐
개방상태100 이하이면정상입니다 .
밀폐상태 170 이상이면정상입니다 .
표준헤드 ,정밀헤드노즐없이
개방상태80 이하이면정상입니다 .
밀폐상태180 이상이면정상입니다 .
⁎
스플라인에어경로의수치는 ,진공압을이용한수치입니다 .
에어공급 ,환경에따라수치가다소달라지므로 ,유지보수시에참고값으로서사용해주십시오 .
부압발생
Step 1~3
[노즐변경]버튼[진공] 버튼 [리세트]버튼
부압확인
Step 4
최대값을 확인합니다
