2-4 2 2 . 노 즐 판 스 프 링 확 인 노즐 판 스 프링의 복 원력이 안 정적이지 않으면 , 흡 착 , 인 식 , 탑 재 모두 에 악 영향 을 줍 니다 . 노즐 판 스 프링 의 노즐 복 원 상 태를 정기 적으 로 점 검하 여 주 십 시오 . ■ 노 즐 판 스 프 링 점 검 포 인 트 노즐 을 노 즐 홀 더로…
2-3
2
1.2 육안으로 확인
육안으로 확인하 는 방법으로는 아래의 ２종류가 있습니다 .
■ 노즐을 빼내어 확대경으로 확대하여 확인
노즐 단선부
노즐홀에 붙어 있는 납
끝단에 붙어 있는 납
노즐 홀
노즐 상태
정상적인 상태
노즐 홀이
막혀 있는 상태
끝단에 빛이 나는 상태
57201-F9-00
■ 노즐을 분리하지 않고 거울과 플래쉬 라이트를 사용하여 봅니다
플래쉬 라이트 멀티 인식 카메라
거울
거울로 확인
57202-F9-00
c
주의
상기확인을한후에 ,노즐의오염또는노즐막힘이발견되었을경우는 ,즉시제3 장「1.1TypeA노즐의청소」또는「1.2Type
F노즐의청소 (YG100RA)」의설명에따라서노즐을청소해주십시오 .
2-4
2
2. 노즐 판 스프링 확인
노즐판스프링의복원력이안정적이지않으면 ,흡착 ,인식 ,탑재모두에악영향을줍니다 .노즐판스프링
의노즐복원상태를정기적으로점검하여주십시오 .
■ 노즐 판 스프링 점검 포인트
노즐을노즐홀더로부터탈착시켜 ,아래의사항을점검하여주십시오 .
·
노즐복원력이잘되는지
·
판스프링과노즐과의유격이없는지
·
노즐판스프링이변형되지않은지
·
판스프링의노즐탈착부가마모되어있지않은지
노즐 판 스프링 확인
유격상태 확인
마모상태 확인
볼트상태
확인
변형상태
확인
표준헤드(헤드 2, 4, 6, 8)
57203-F9-00
유격상태 확인
마모상태 확인
볼트상태
확인
변형상태
확인
노즐 판 스프링의 점검 포인트
정밀헤드 (헤드1, 3, 5, 7)
강화용 추가 판스프링
57210 -F9- 00
c
주의
위의사항에해당되는문제가있을경우는 ,제 4 장「1. 노즐판스프링의교환」을참조하여판스프링을교환하여주십시오 .
교환할경우는반드시1 대1 로교환하여주십시오 .
2-5
2

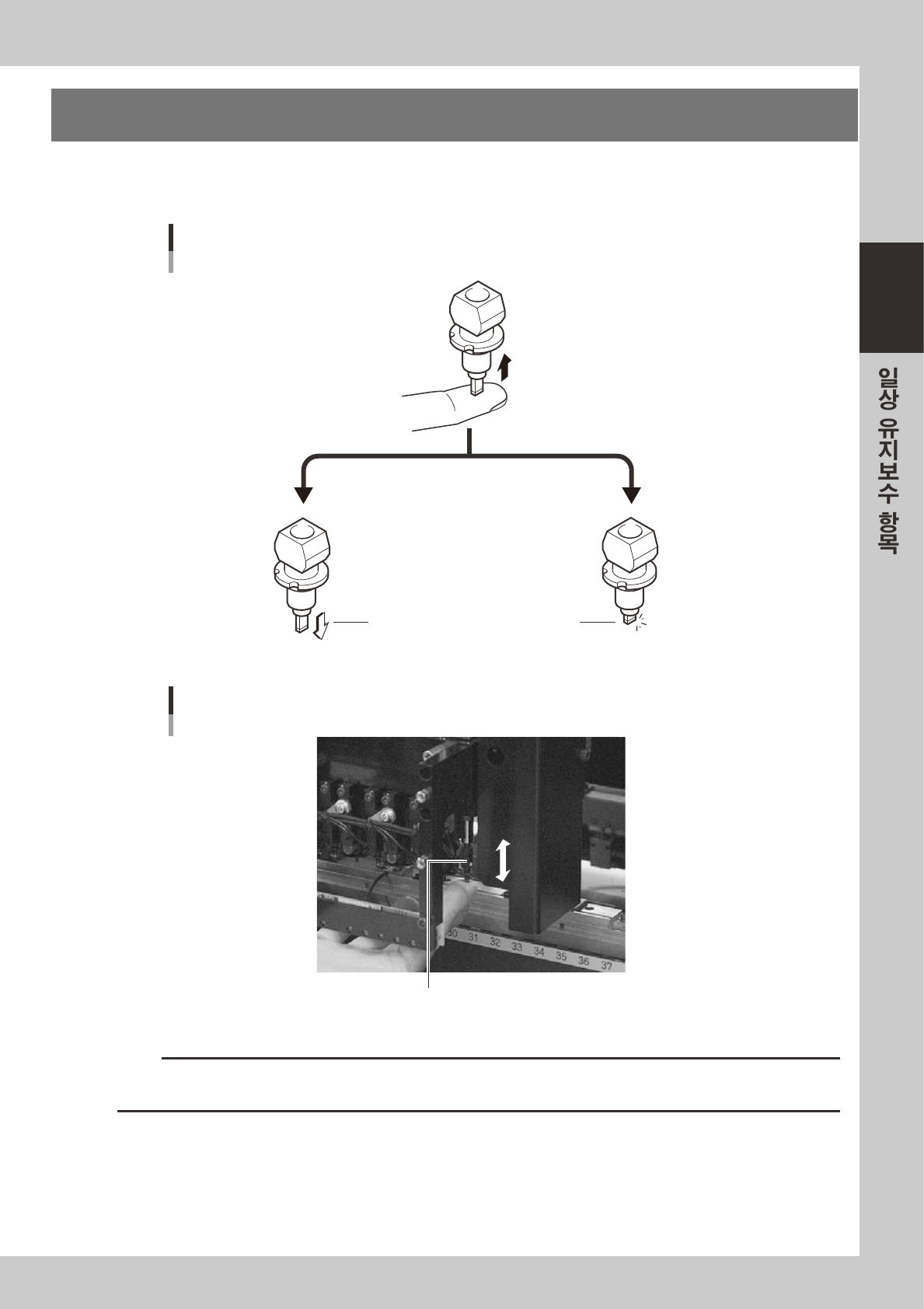

3. 버핑 상태 확인
노즐및노즐홀더의버핑상태를확인하여주십시오 .눌러봐서정상으로돌아오면문제가없습니다만 ,
원위치로돌아오지않으면흡착에러나인식에러등이발생합니다 .
노즐 선단부를 손으로 누릅니다.
원위치로
되돌아옴
원위치로 되돌아
오지 않음
노즐의 버핑상태
OK
NG
5720 4-F9-00
노즐홀더의 버핑상태
노즐홀더
57205-F9-00
c
주의
노즐홀더의버핑을확인할경우는 ,노즐을빼서실행하여주십시오 .또는 ,확인결과노즐홀더의버핑상태가좋지않을때는
제 3 장「2.1노즐홀더의청소급유」를실행하여주십시오 .
