3-3 3 1 . 2 T y p e F 노 즐 의 청 소 ( YG 10 0 R A ) 1. 2 . 1 F N C 노 즐 A S SY 분 해 Y G 10 0 R A 의 F N C 헤 드에 사 용 되 고 있 는 타 입 F 노 즐 의 청 소 방 법 을 설 명 합 니 다 . 1 원 점 복 귀 를 합 니 다 . 안 전을 확 인 하고 , 셋업 화 면 의 [ 원점복 귀 ] 버튼 을 눌 러 …
3-2
3
5
버핑부를 청소합니다 .
버핑부에IPA( 이소프로필알코올 )또는에탄올을
도포하고 ,몇번버핑동작을반복해서청소해주십
시오 .청소후에는충분히에어블로우해서남아있
는IPA또는에탄올을제거해주십시오 .
6
버핑부에 급유합니다 .
버핑부에정밀드라이버등을사용하여소량의터
빈오일을칠해주십시오 .
57303-F9-00
7
버핑 동작을 확인합니다 .
수차례버핑동작을반복해서 ,터빈오일을스며
들게합니다 .먼지가나지않는천을사용해서노
즐주위에남아있는유분을닦습니다 .
57304-F9-0 0
8
남아있는 오일을 닦아냅니다 .
노즐선단쪽에서약5 초 ,노즐장착쪽에서약5
초정도에어건으로에어블로우합니다 .이작업을
세번정도반복해서노즐내에남아있는터빈유를
제거합니다 .
n
요점
버핑부에는 얇은 막이 생길정도의 유분이 있으면 충분합니
다 .
9
유분의 제거상태를 확인합니다 .
임의로기름종이등을사용해서에어블로우를하
고 ,노즐내에남은유분의상태를확인하여주십
시오 .
n
요점
일반적으로 Step8 의 작업을 하면 유분은 제거됩니다만 ,
남아 있을 경우에는 다시 한 번 더 에어블로우 해 주십시
오 .
57394-F9-00
0
노즐을 원위치로 되돌립니다 .
노즐스테이션또는헤드에노즐을끼워주십시오 .

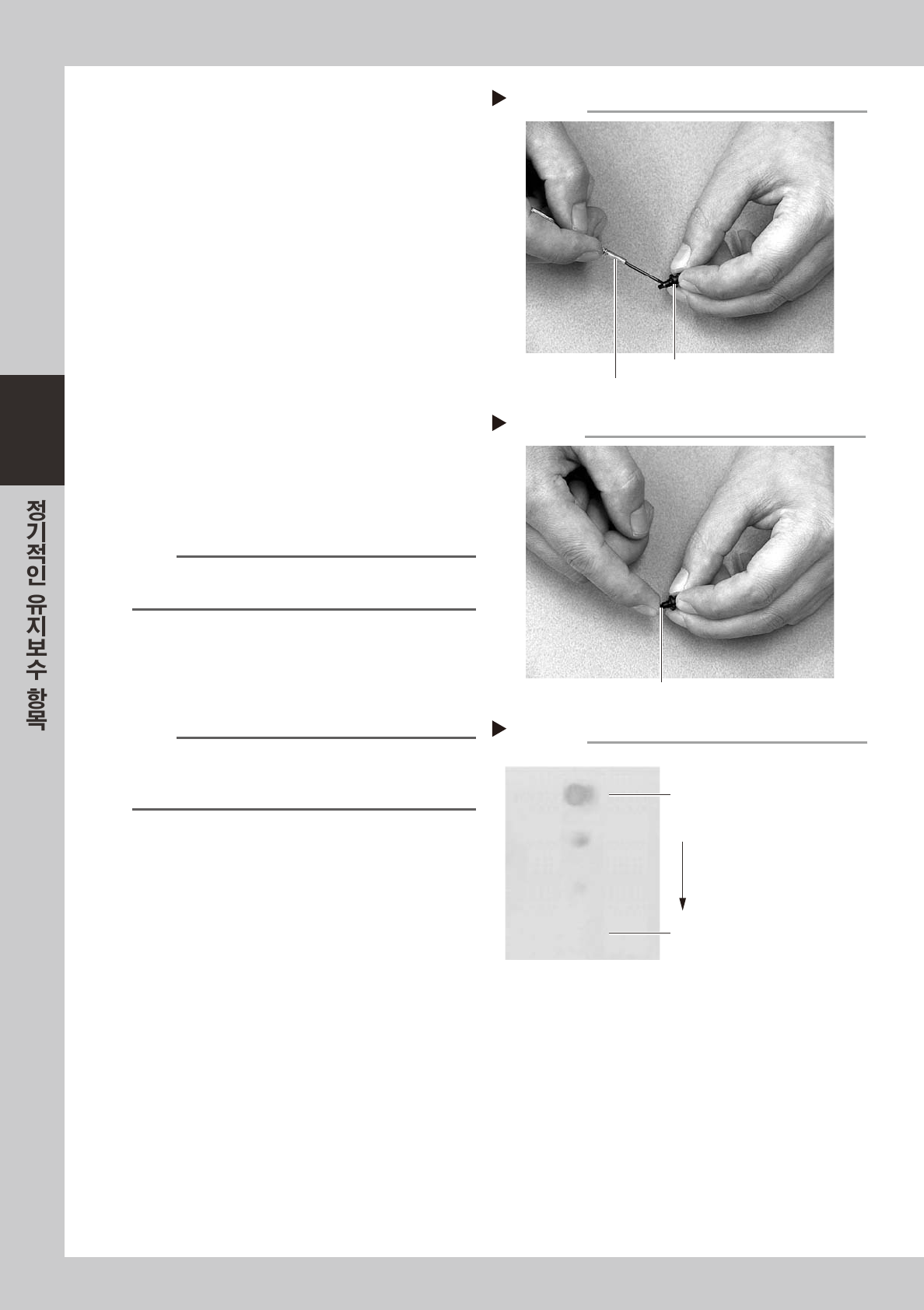

버핑부 급유
Step 6
노즐
정밀 드라이버 (터빈 오일을 소량)
버핑부 확인
Step 7
노즐버핑부(선단)
남은 유분 체크
Step 9
첫회, 노즐선단에서 5초간 블로우하면
유분이 나옵니다.
선단에서 5초간, 장착측에서 5초간
블로우를 반복합니다.
최종적으로 유분이 나오지 않으면
종료합니다.
기름종이
3-3
3
1.2 TypeF 노즐의 청소 (YG100RA)
1.2.1 FNC 노즐 ASSY 분해
YG100RA 의 FNC 헤드에 사용되고 있는 타입 F 노즐의 청소방법을 설명합니다 .
1
원점복귀를 합니다 .
안전을확인하고 ,셋업화면의[ 원점복귀 ] 버튼을
눌러주십시오 .
2
타입 212F 노즐로 교환합니다 .
[ 장치 ]-「헤드」탭화면의[ 노즐변경 ] 버튼을
누르고 ,FNC헤드（헤드 2,4,6,8）를모두
「타입 -212F」노즐을선택하여주십시오 .
e
3
비상정지 버튼을 누릅니다 .
작업을안전하게하기위해 ,반드시장비를비상
정지상태로하여주십시오 .
4
스톱퍼 블록을 슬라이드 시킵니다 .
1. 육각렌치 (1.5) 로 ,스톱퍼블록을고정하고있
는볼트를살짝풉니다 .
2. 스톱퍼블록을옆에서밀어서슬라이드시켜
주십시오 .
57341-F9-10
57342-F 9-10
5
FNC 노즐 ASSY 의 샤프트를 뺍니다 .
노즐을잡으면서 ,베벨기어에부착된샤프트를베
벨기어와함께수평으로빼주십시오 .
57343-F 9-10
스톱퍼 블록을 슬라이드 시킨다
Step 4-2
스톱퍼 블록을 슬라이드 시킨다.
스톱퍼 블록의 고정볼트 풀기
Step 4-1
육각렌치(1.5)
스톱퍼 블록
샤프트부를 뺀다
Step 5
베벨기어와 샤프트를 당겨 뺀다
3-4
3
6
FNC 노즐 ASSY 를 분리합니다 .
FNC 노즐ASSY 를밑으로당겨서 ,헤드로부터
분리하여주십시오 .
57378-F9-00
c
주의
각FNC헤드의노즐ASSY,베벨기어,베벨기어의샤프트는,
헤드별로분리하여두고 ,다른헤드의부품과섞이지않도록
하여주십시오 .
7
FNC 락 핀을 분리합니다 .
1. 락핀이튀어나오지않도록손으로누르면서 ,
전용육각렌치 (0.7) 로락핀캠의스톱퍼용
세트스크류를풉니다 .
2. 스크류를풀면캠이안으로들어가고락핀과
스프링이밑으로내려오므로 ,빼주십시오 .
57398-F 9- 00
57399-F9-0 0

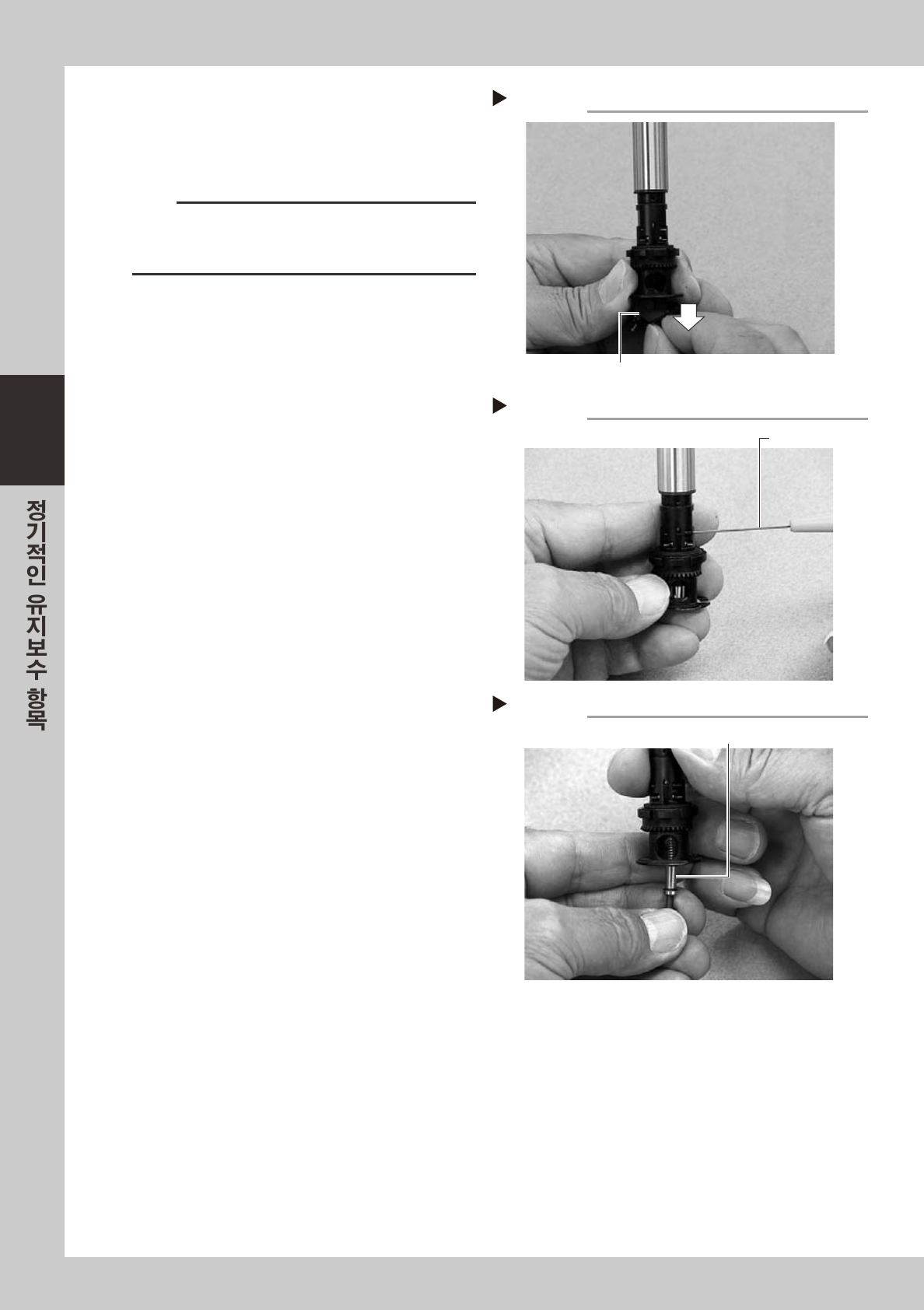

FNC 노즐 ASSY의 분리
Step 6
FNC노즐ASSY
세트스크류를 푼다
Step 7-1
전용 육각렌치
락 핀과 스프링을 뺀다
Step 7-2
락 핀과 스프링을 밑으로 뺀다
