3-3
3
1.2 TypeF 노즐의 청소 (YG100RA)
1.2.1 FNC 노즐 ASSY 분해
YG100RA 의 FNC 헤드에 사용되고 있는 타입 F 노즐의 청소방법을 설명합니다 .
1
원점복귀를 합니다 .
안전을확인하고 ,셋업화면의[ 원점복귀 ] 버튼을
눌러주십시오 .
2
타입 212F 노즐로 교환합니다 .
[ 장치 ]-「헤드」탭화면의[ 노즐변경 ] 버튼을
누르고 ,FNC헤드（헤드 2,4,6,8）를모두
「타입 -212F」노즐을선택하여주십시오 .
e
3
비상정지 버튼을 누릅니다 .
작업을안전하게하기위해 ,반드시장비를비상
정지상태로하여주십시오 .
4
스톱퍼 블록을 슬라이드 시킵니다 .
1. 육각렌치 (1.5) 로 ,스톱퍼블록을고정하고있
는볼트를살짝풉니다 .
2. 스톱퍼블록을옆에서밀어서슬라이드시켜
주십시오 .
57341-F9-10
57342-F 9-10
5
FNC 노즐 ASSY 의 샤프트를 뺍니다 .
노즐을잡으면서 ,베벨기어에부착된샤프트를베
벨기어와함께수평으로빼주십시오 .
57343-F 9-10
스톱퍼 블록을 슬라이드 시킨다
Step 4-2
스톱퍼 블록을 슬라이드 시킨다.
스톱퍼 블록의 고정볼트 풀기
Step 4-1
육각렌치(1.5)
스톱퍼 블록
샤프트부를 뺀다
Step 5
베벨기어와 샤프트를 당겨 뺀다
3-4
3
6
FNC 노즐 ASSY 를 분리합니다 .
FNC 노즐ASSY 를밑으로당겨서 ,헤드로부터
분리하여주십시오 .
57378-F9-00
c
주의
각FNC헤드의노즐ASSY,베벨기어,베벨기어의샤프트는,
헤드별로분리하여두고 ,다른헤드의부품과섞이지않도록
하여주십시오 .
7
FNC 락 핀을 분리합니다 .
1. 락핀이튀어나오지않도록손으로누르면서 ,
전용육각렌치 (0.7) 로락핀캠의스톱퍼용
세트스크류를풉니다 .
2. 스크류를풀면캠이안으로들어가고락핀과
스프링이밑으로내려오므로 ,빼주십시오 .
57398-F 9- 00
57399-F9-0 0
FNC 노즐 ASSY의 분리
Step 6
FNC노즐ASSY
세트스크류를 푼다
Step 7-1
전용 육각렌치
락 핀과 스프링을 뺀다
Step 7-2
락 핀과 스프링을 밑으로 뺀다
3-5
3

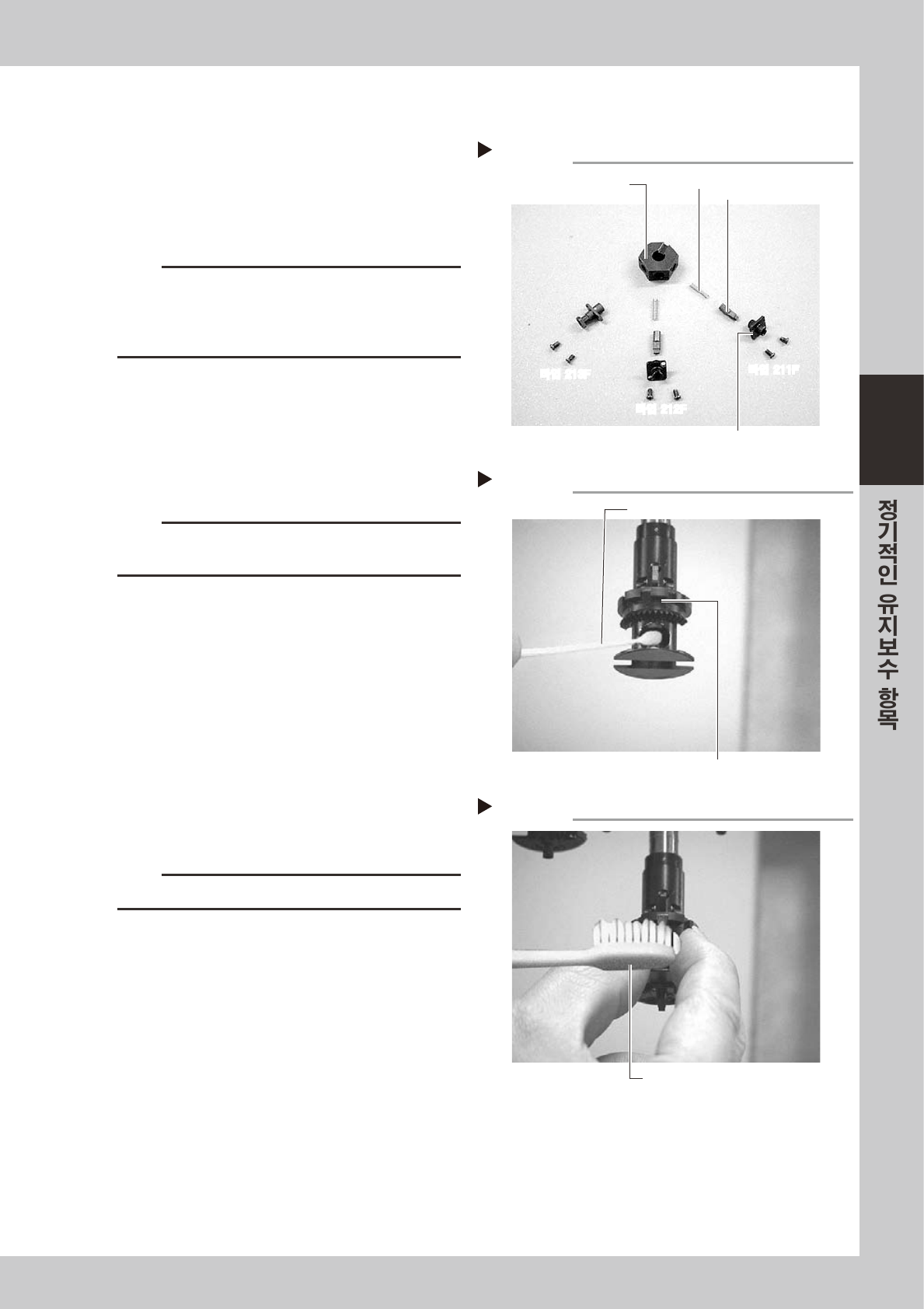

1.2.2 FNC 노즐 ASSY 분해청소
1
FNC 노즐 ASSY 를 분해합니다 .
십자드라이버（No.0또는No.00）를사용하여 ,
노즐고정볼트를빼내고 ,FNC노즐 ASSY 에서
노즐및스프링을분해하여주십시오 .
57344-F9-0 0
c
주의
드라이버비트의크기가메이커별로다소차이가있을수있
으므로 ,볼트의사이즈에맞는드라이버를사용하여주십시
오 .노즐안에는버핑용스프링이들어있습니다 .잃어버리
지않게주의하여주십시오 .
2
부품을 알코올에 담궈 세척합니다 .
알코올을담은용기에 ,노즐 ,스프링 ,노즐브라
켓 ,노즐블록 ,베벨기어 ,샤프트 ,또한정밀헤
드용노즐을담아세척합니다 .담궈놓는시간은
3~5분이면됩니다 .（담궈놓는동안Step3
의청소를하여주십시오 .）
c
주의
노즐에붙어있는O 링은알코올에담그지마십시오 .
O 링이늘어나서사용에적합하지않게됩니다 .
3
FNC 노즐 ASSY 장착용 샤프트 홀을
청소합니다 .
Step2 에서부품을알코올에담궈놓는동안 ,인
덱스홀더의 FNC노즐 ASSY장착용샤프트홀을
다음과같이청소합니다 .
1. 알코올을적신면봉으로홀을청소하고 ,에어
건（KU4-M8590-00X）으로블로우합니다 .
2. 인데스홀더의큰베벨기어를알코올에적신
칫솔등으로청소하고 ,에어건（KU4-
M8590-00X）으로블로우합니다 .
57345-F9-10
57346-F9-10
c
주의
면봉은 ,먼지등이나지않는것을사용하여주십시오 .
FNC 노즐 ASSY분해
Step 1
노즐 브라켓
노즐블록
스프링
노즐 선단부
타입 211F타입 211F
타입 212F타입 212F
타입 213F타입 213F
인덱스 홀더 청소 1
Step 3-1
인덱스 홀더
알코올을 적신 면봉으로 청소
인덱스 홀더 청소 2
Step 3-2
알코올을 적신 치솔로
베벨기어를 청소
