3-5 3 1. 2 . 2 F N C 노 즐 A S SY 분 해 청 소 1 F N C 노 즐 A S SY 를 분 해 합 니 다 . 십자 드 라 이 버 （ N o . 0 또 는 N o. 0 0 ） 를 사 용하 여 , 노즐 고정 볼트를 빼 내고 , F N C 노즐 A S S Y 에 서 노즐 및 스 프 링을 분 해하 여 주 십 시오 . 57 3 4…
3-4
3
6
FNC 노즐 ASSY 를 분리합니다 .
FNC 노즐ASSY 를밑으로당겨서 ,헤드로부터
분리하여주십시오 .
57378-F9-00
c
주의
각FNC헤드의노즐ASSY,베벨기어,베벨기어의샤프트는,
헤드별로분리하여두고 ,다른헤드의부품과섞이지않도록
하여주십시오 .
7
FNC 락 핀을 분리합니다 .
1. 락핀이튀어나오지않도록손으로누르면서 ,
전용육각렌치 (0.7) 로락핀캠의스톱퍼용
세트스크류를풉니다 .
2. 스크류를풀면캠이안으로들어가고락핀과
스프링이밑으로내려오므로 ,빼주십시오 .
57398-F 9- 00
57399-F9-0 0
FNC 노즐 ASSY의 분리
Step 6
FNC노즐ASSY
세트스크류를 푼다
Step 7-1
전용 육각렌치
락 핀과 스프링을 뺀다
Step 7-2
락 핀과 스프링을 밑으로 뺀다
3-5
3
1.2.2 FNC 노즐 ASSY 분해청소
1
FNC 노즐 ASSY 를 분해합니다 .
십자드라이버（No.0또는No.00）를사용하여 ,
노즐고정볼트를빼내고 ,FNC노즐 ASSY 에서
노즐및스프링을분해하여주십시오 .
57344-F9-0 0
c
주의
드라이버비트의크기가메이커별로다소차이가있을수있
으므로 ,볼트의사이즈에맞는드라이버를사용하여주십시
오 .노즐안에는버핑용스프링이들어있습니다 .잃어버리
지않게주의하여주십시오 .
2
부품을 알코올에 담궈 세척합니다 .
알코올을담은용기에 ,노즐 ,스프링 ,노즐브라
켓 ,노즐블록 ,베벨기어 ,샤프트 ,또한정밀헤
드용노즐을담아세척합니다 .담궈놓는시간은
3~5분이면됩니다 .（담궈놓는동안Step3
의청소를하여주십시오 .）
c
주의
노즐에붙어있는O 링은알코올에담그지마십시오 .
O 링이늘어나서사용에적합하지않게됩니다 .
3
FNC 노즐 ASSY 장착용 샤프트 홀을
청소합니다 .
Step2 에서부품을알코올에담궈놓는동안 ,인
덱스홀더의 FNC노즐 ASSY장착용샤프트홀을
다음과같이청소합니다 .
1. 알코올을적신면봉으로홀을청소하고 ,에어
건（KU4-M8590-00X）으로블로우합니다 .
2. 인데스홀더의큰베벨기어를알코올에적신
칫솔등으로청소하고 ,에어건（KU4-
M8590-00X）으로블로우합니다 .
57345-F9-10
57346-F9-10
c
주의
면봉은 ,먼지등이나지않는것을사용하여주십시오 .
FNC 노즐 ASSY분해
Step 1
노즐 브라켓
노즐블록
스프링
노즐 선단부
타입 211F타입 211F
타입 212F타입 212F
타입 213F타입 213F
인덱스 홀더 청소 1
Step 3-1
인덱스 홀더
알코올을 적신 면봉으로 청소
인덱스 홀더 청소 2
Step 3-2
알코올을 적신 치솔로
베벨기어를 청소

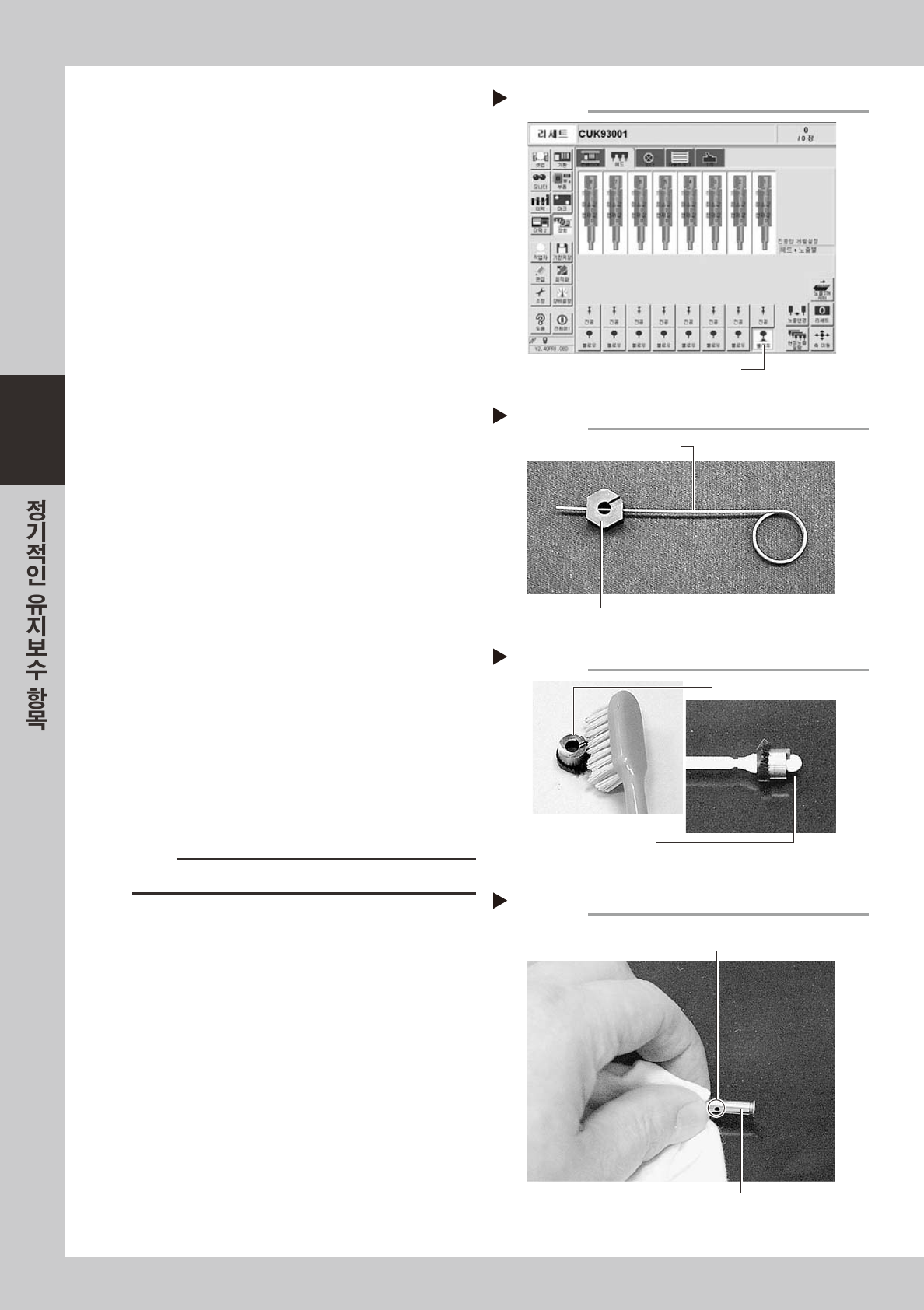

3-6
3
4
스플라인 샤프트 안을 에어 블로우 합
니다 .
[ 장치 ]-「헤드」탭화면에서각헤드의[ 블로우 ]
버튼을누르고 ,스플라인샤프트안을에어블로
우하여주십시오 .
5830 4-F9-00
5
알코올 용기에서 부품을 꺼내어 , 청소
합니다 .
1. 노즐블록은 ,클리닝와이어등으로홀안쪽을
깨끗이합니다 .
2. 베벨기어는 ,천 ,치솔 ,면봉등으로기어부 ,
구멍 ,표면을깨끗이합니다 .
3. 베벨기어의샤프트는 ,클리닝와이어나천등
으로중앙부분의구멍과표면을깨끗이합니다
4. 다른부품은천등으로깨끗이합니다 .
57348-F9-00
57349-F9-0 0
57350-F9-0 0
6
청소한 부품을 에어 블로우 합니다 .
에어건（KU4M8590-00X）을사용하여 ,청소
한부품을충분히에어블로우하여주십시오 .
7
노즐의 세척 상태를 확인합니다 .
세척한노즐선단부에막힘 ,흠집 ,이물질이없는
지확인하여주십시오 .
ᆞ 선단부의막힘이해결되지않을때에는 ,재세
척을하거나 ,노즐청소용와이어（KV8-
M8883-A0X）를사용해서 ,청소하여주십시
오 .
ᆞ 노즐에흠집이있거나 ,이물질이제거되지
않을경우는노즐을교환하여주십시오 .
8
FNC 노즐 ASSY 를 조립합니다 .
노즐을원상태로조립합니다 .
c
주의
버핑용스프링을넣는것을잊지말아주십시오 .
Step 4
[불로우]버튼으로 에어 블로우 한다
[블로우]버튼
노즐 블록 청소
Step 5-1
노즐 블록
클리닝 와이어
베벨기어 청소
Step 5-2
베벨기어
베벨기어 홀을 면봉으로
깨끗이 청소
베벨기어 샤프트 청소
Step 5-3
베벨기어 샤프트
샤프트 중앙의 홀도 클리닝
와이어 등으로 깨끗하게 청소
