3-8 3 r 베 벨 기 어 , 샤 프 트 에 급 유 합 니 다 . 급유 용  실린지 （ K V 8 - M 8 8 7 0 - 0 0 X ） 와  터빈  유 （ V G 3 2 ） 를  사 용 해 서 ,  베벨 기어 의  안 쪽과  샤 프 트 에  각 각  한 방 울 씩  급 유 해 서  손으 로  발 라 주 십시오 . 57 3 51- F 9 - 0 0 57 3 52 - F…

3-7

버핑부를 청소합니다 .

버핑부에IPA( 이소프로필알코올 )또는에탄올을

도포하고수회버핑동작을반복해서청소하여주

십시오 .청소후에는충분히에어블로우해서남아

있는IPA또는에탄올을제거해주십시오 .

버핑부에 급유합니다 .

버핑부에정밀드라이버등을사용해서소량 ( 스

며들정도 ) 의터빈유를도포해주십시오 .

57305-F9-00

버핑부 동작을 확인합니다 .

수회버핑동작을반복해서 ,터빈유를스면들게합

니다 .먼지가나지않는천등을사용해서노즐주

변에남아있는유분을닦아주십시오 .

57306-F9-0 0

남아 있는 유분을 제거합니다 .

노즐선단쪽에서약5 초 ,노즐장착쪽에서약5

초정도에어건으로에어블로우합니다 .이작업을

3 회정도반복해서노즐내에남아있는터빈유를

제거해주십시오 .

요점

버핑부에는 얇은 막이 생길정도의 유분이 있으면 충분합니

다 .

유분의 제거상태를 확인합니다 .

임의로기름종이등을사용해서에어블로우하고 ,

노즐내에남아있는유분의상태를확인합니다 .

요점

일반적으로 , Step12 의 작업으로 유분은 제거됩니다만 ,

남아 있을 경우에는 다시 한번 더 에어블로우 해 주십시오 .

57307-F9-00

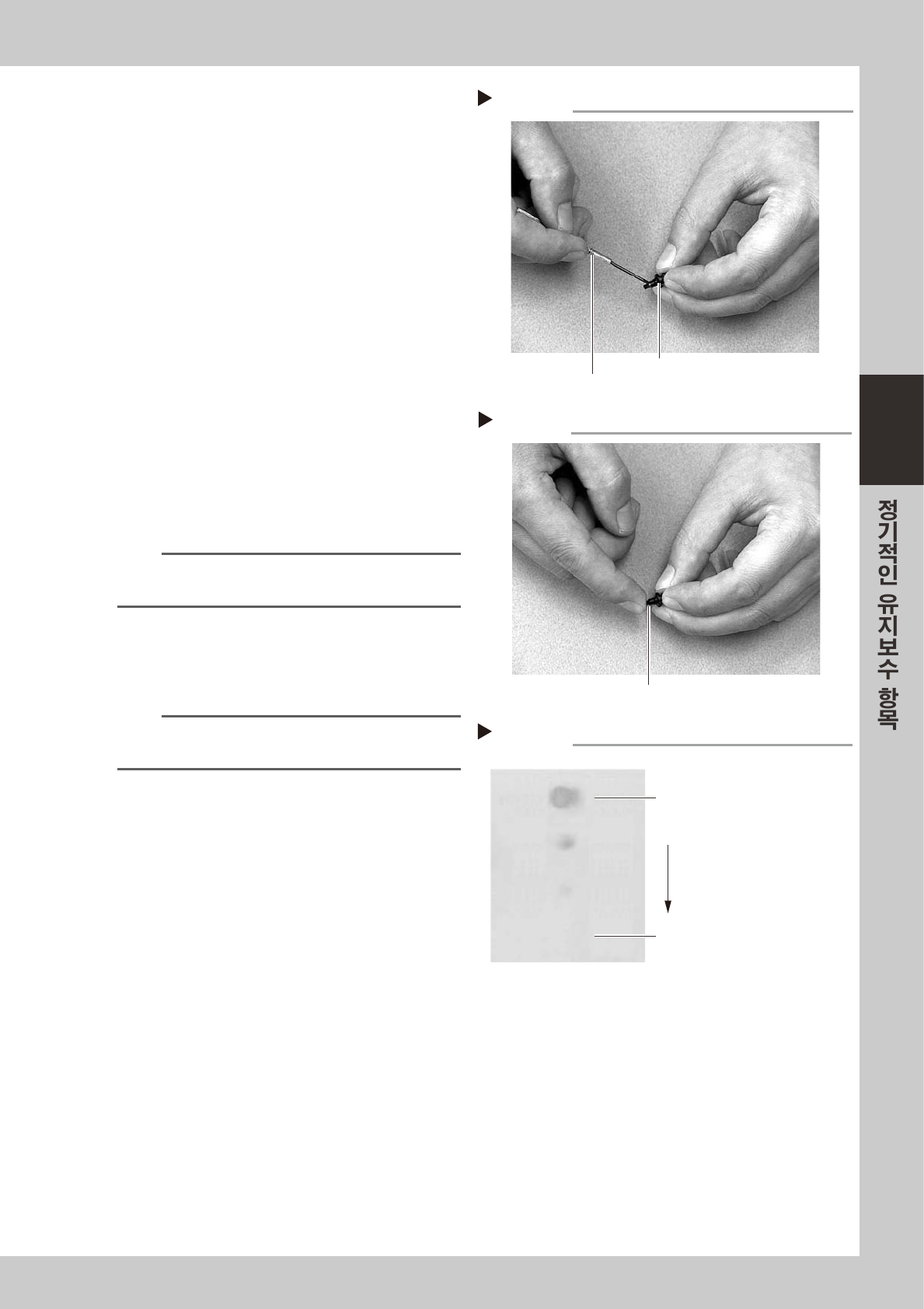

버핑부의 급유

Step 10

노즐

정밀 드라이버(터빈유 소량)

Step 11

버핑부 확인

노즐 버핑부 (선단)

남은 유분 체크

Step 13

첫회, 노즐선단에서 5초간 블로우하면

유분이 나옵니다.

선단에서 5초간, 장착측에서 5초간

블로우를 반복합니다.

최종적으로 유분이 나오지 않으면

종료합니다.

기름종이

3-8

베벨기어 , 샤프트에 급유합니다 .

급유용실린지（KV8-M8870-00X）와터빈유

（VG32）를사용해서 ,베벨기어의안쪽과샤프트

에각각한방울씩급유해서손으로발라주십시오 .

57351-F9-00

57352-F9- 00

주의

베벨기어의기어부에는급유하지말아주십시오 .이물질이

부착하면 ,끼일염려가있습니다 .

FNC 노즐 ASSY 를 조립합니다 .

십자드라이버를사용해서 ,노즐을원상태로노즐

블록에조립합니다 .

주의

드라이버날의크기가메이커에따라다소다르므로 ,나사의

크기에맞는드라이버를사용해주십시오 .

노즐내에는버핑용스프링이들어있습니다 .분실하지않도

록주의하여주십시오 .

■ 베벨기어의 샤프트 (SHAFT_1) 를 교환할 경우의 주의사항

유지보수작업에있어서베벨기어의샤프트 (SHAFT_1) 를단독으로교환할경우에는주의가필요합니다 .NOZZLE

ASSY및SHAFT_1 에는편성이있습니다 .각각식별기호 (

◯

,◎등 ) 가기입되어있어 ,내경측정값에따라3 등급으로

나누어져있습니다 .반드시같은식별기호인NOZZLEASSY 와SHAFT_1 을편성해서사용해주십시오 .

주의

NOZZLEASSY 와SHAFT_1 의편성을무시하면 ,동작불량이나흡착시의진공이새는등의문제가일어날수있습니다 .

4mm

NOZZLE ASSY

내경에 의해 3등급으로 나누어져 있음.

식별기호

KV8-M71R1-10X mm

KV8-M71R1-20X 4mm

KV8-M71R1-30X 4mm

SHAFT_1

외경에 의해 3등급으로 나누어져 있음.

식별기호

NOZZLE ASSY와 SHAFT_1의 편성

57395-F 9- 00

급유 실린지

Step 14

터빈 유 (VG32)

베벨기어 급유부

Step 14

샤프트

한방울 급유한다

3-9

1.2.3 FNC 락 핀의 청소

YG100RA 의 FNC 헤드 내부에는 , FNC 노즐 ASSY 의 위치결정 ( 회전방지 ) 용 락 핀이 사용됩니다 .

이 락 핀과 그 삽입부에 이물질이 묻어 있으면 흡장착 에러의 원인이 됩니다 . 가동시간에 따르 지만 , FNC

노즐 ASSY 의 분해청소시에 , FNC 락 핀과 그 삽입부도 청소할 것을 권장합니다 .

FNC 락 핀 부품과 삽입부를 청소합니

다 .

FNC락핀과스프링을알코올로적신헝겊으로

깨끗하게닦습니다 .

57377-F9- 00

FNC 락 핀의 삽입부를 청소합니다 .

1. 스플라인샤프트의FNC락핀삽입부의에어

경로를에어건으로블로우합니다 .

2. 먼지가나지않는면봉에알코올을묻혀서 ,

FNC락핀삽입부를안쪽까지깨끗하게닦습

니다 .

57379-F9-00

참고

면봉은 굴곡이 있는 시판용 면봉 ( 굵기 4mm 이내 ) 을 사

용하여 주십시오 .

FNC 락 핀에 급유합니다 .

급유실린지(KV8-M8870) 로터빈유(VG32) 를

FNC락핀에1~2 방울묻혀서 ,손가락으로균일

하게발라주십시오 .

FNC 락 핀과 스프링을 조립합니다 .

다음항목「1.2.4FNC노즐ASSY 의장착」으로

진행하여주십시오 .

분리한 FNC 락 핀과 스프링

Step 1

스프링스프링

FNC 락핀FNC 락 핀

FNC 락 핀 삽입부의 청소

Step 2

알코올을 묻힌 면봉으로 닦는다
