3-9 3 1. 2 . 3 F N C 락 핀 의 청 소 Y G 10 0 R A 의 F N C 헤 드 내 부 에 는 , F N C 노 즐 A S S Y 의 위 치 결 정 ( 회 전 방 지 ) 용 락 핀이 사 용 됩 니 다 . 이 락 핀 과 그 삽 입 부 에 이 물 질이 묻 어 있 으면 흡 장착 에 러 의 원인 이 됩 니 다 . 가 동 시 간 에 따르 지만 , F N C 노 즐 A S S Y 의…

3-8

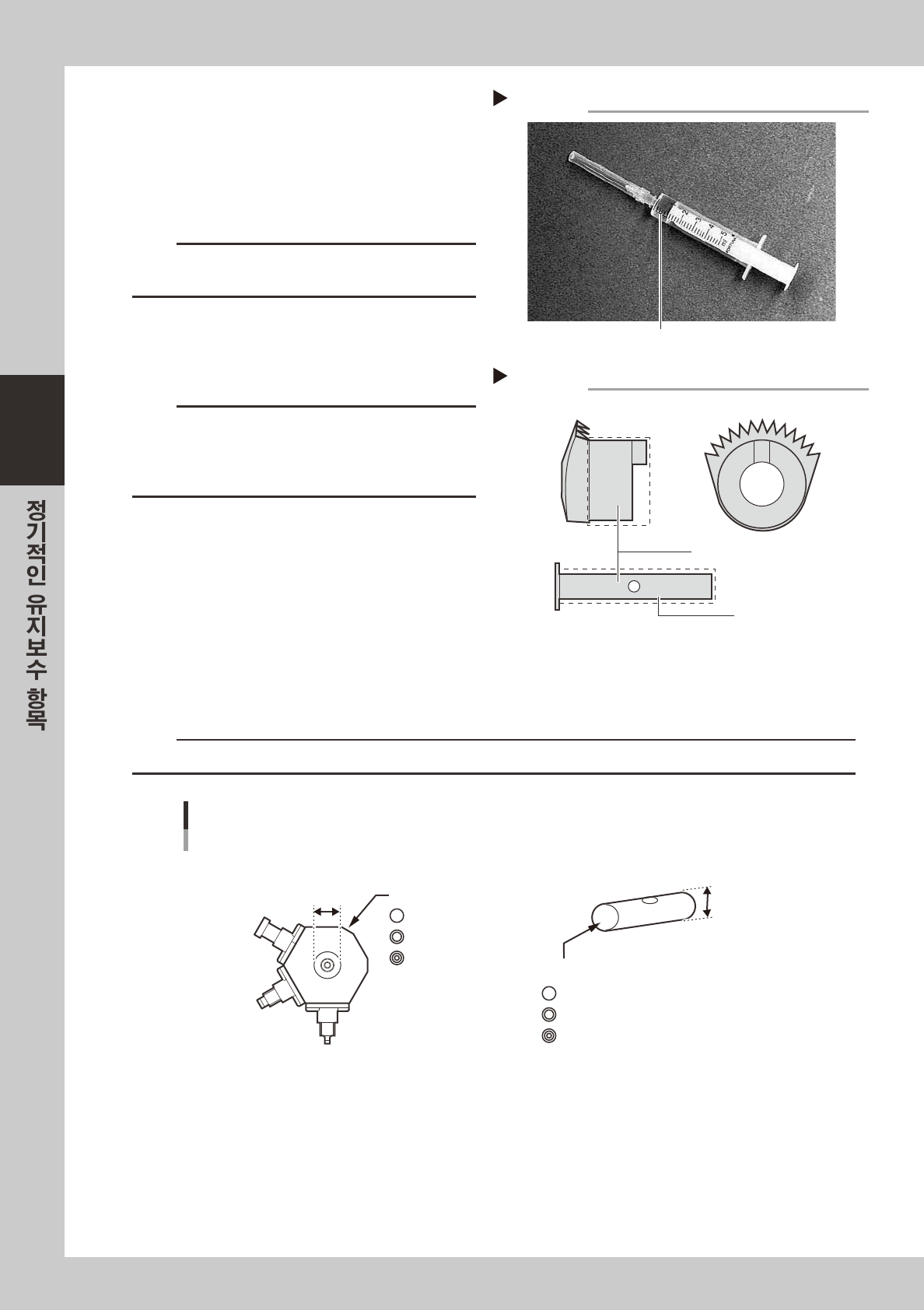

베벨기어 , 샤프트에 급유합니다 .

급유용실린지（KV8-M8870-00X）와터빈유

（VG32）를사용해서 ,베벨기어의안쪽과샤프트

에각각한방울씩급유해서손으로발라주십시오 .

57351-F9-00

57352-F9- 00

주의

베벨기어의기어부에는급유하지말아주십시오 .이물질이

부착하면 ,끼일염려가있습니다 .

FNC 노즐 ASSY 를 조립합니다 .

십자드라이버를사용해서 ,노즐을원상태로노즐

블록에조립합니다 .

주의

드라이버날의크기가메이커에따라다소다르므로 ,나사의

크기에맞는드라이버를사용해주십시오 .

노즐내에는버핑용스프링이들어있습니다 .분실하지않도

록주의하여주십시오 .

■ 베벨기어의 샤프트 (SHAFT_1) 를 교환할 경우의 주의사항

유지보수작업에있어서베벨기어의샤프트 (SHAFT_1) 를단독으로교환할경우에는주의가필요합니다 .NOZZLE

ASSY및SHAFT_1 에는편성이있습니다 .각각식별기호 (

◯

,◎등 ) 가기입되어있어 ,내경측정값에따라3 등급으로

나누어져있습니다 .반드시같은식별기호인NOZZLEASSY 와SHAFT_1 을편성해서사용해주십시오 .

주의

NOZZLEASSY 와SHAFT_1 의편성을무시하면 ,동작불량이나흡착시의진공이새는등의문제가일어날수있습니다 .

4mm

NOZZLE ASSY

내경에 의해 3등급으로 나누어져 있음.

식별기호

KV8-M71R1-10X mm

KV8-M71R1-20X 4mm

KV8-M71R1-30X 4mm

SHAFT_1

외경에 의해 3등급으로 나누어져 있음.

식별기호

NOZZLE ASSY와 SHAFT_1의 편성

57395-F 9- 00

급유 실린지

Step 14

터빈 유 (VG32)

베벨기어 급유부

Step 14

샤프트

한방울 급유한다

3-9

1.2.3 FNC 락 핀의 청소

YG100RA 의 FNC 헤드 내부에는 , FNC 노즐 ASSY 의 위치결정 ( 회전방지 ) 용 락 핀이 사용됩니다 .

이 락 핀과 그 삽입부에 이물질이 묻어 있으면 흡장착 에러의 원인이 됩니다 . 가동시간에 따르 지만 , FNC

노즐 ASSY 의 분해청소시에 , FNC 락 핀과 그 삽입부도 청소할 것을 권장합니다 .

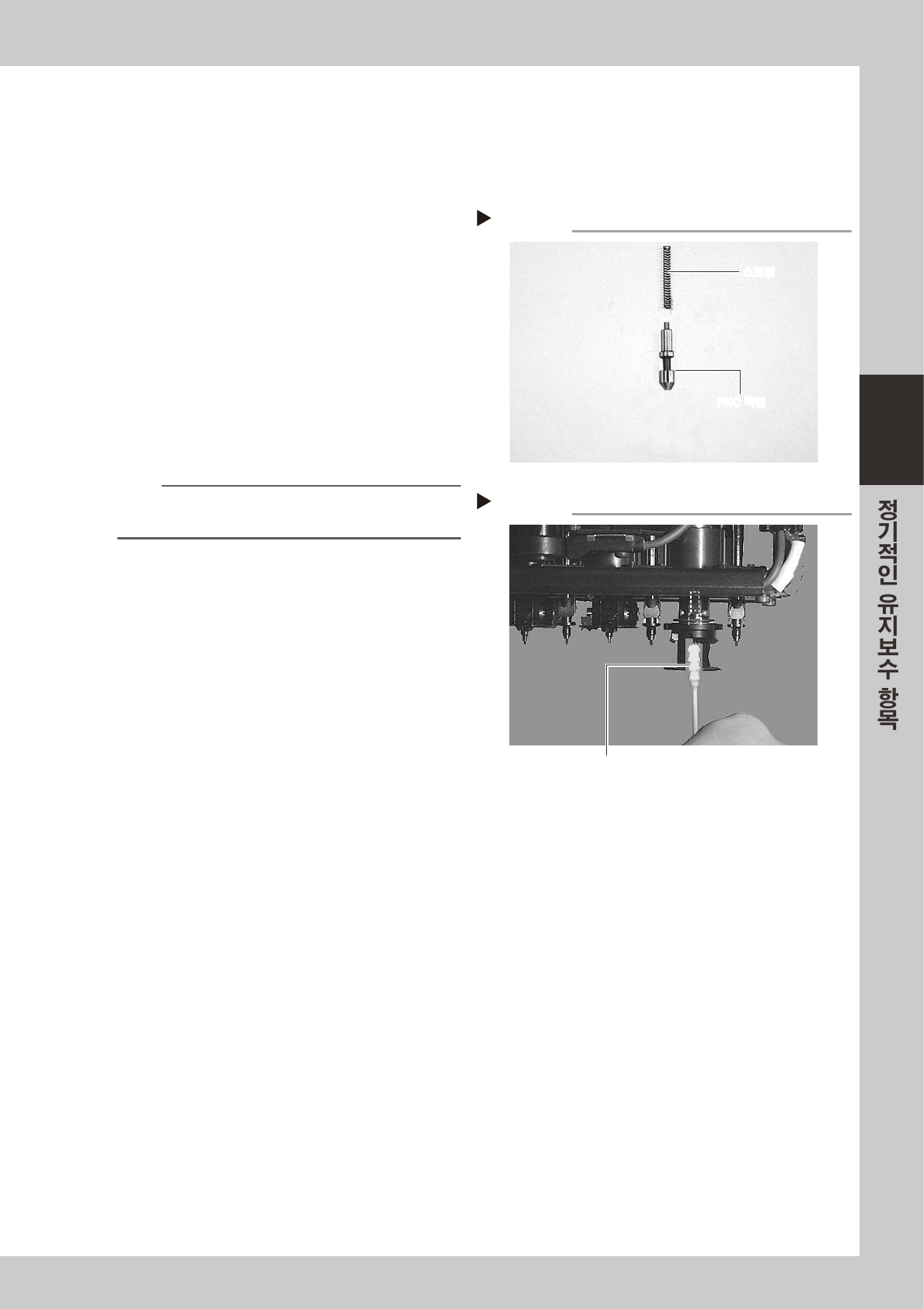

FNC 락 핀 부품과 삽입부를 청소합니

다 .

FNC락핀과스프링을알코올로적신헝겊으로

깨끗하게닦습니다 .

57377-F9- 00

FNC 락 핀의 삽입부를 청소합니다 .

1. 스플라인샤프트의FNC락핀삽입부의에어

경로를에어건으로블로우합니다 .

2. 먼지가나지않는면봉에알코올을묻혀서 ,

FNC락핀삽입부를안쪽까지깨끗하게닦습

니다 .

57379-F9-00

참고

면봉은 굴곡이 있는 시판용 면봉 ( 굵기 4mm 이내 ) 을 사

용하여 주십시오 .

FNC 락 핀에 급유합니다 .

급유실린지(KV8-M8870) 로터빈유(VG32) 를

FNC락핀에1~2 방울묻혀서 ,손가락으로균일

하게발라주십시오 .

FNC 락 핀과 스프링을 조립합니다 .

다음항목「1.2.4FNC노즐ASSY 의장착」으로

진행하여주십시오 .

분리한 FNC 락 핀과 스프링

Step 1

스프링스프링

FNC 락핀FNC 락 핀

FNC 락 핀 삽입부의 청소

Step 2

알코올을 묻힌 면봉으로 닦는다

3-10

1.2.4 FNC 노즐 ASSY 의 장착

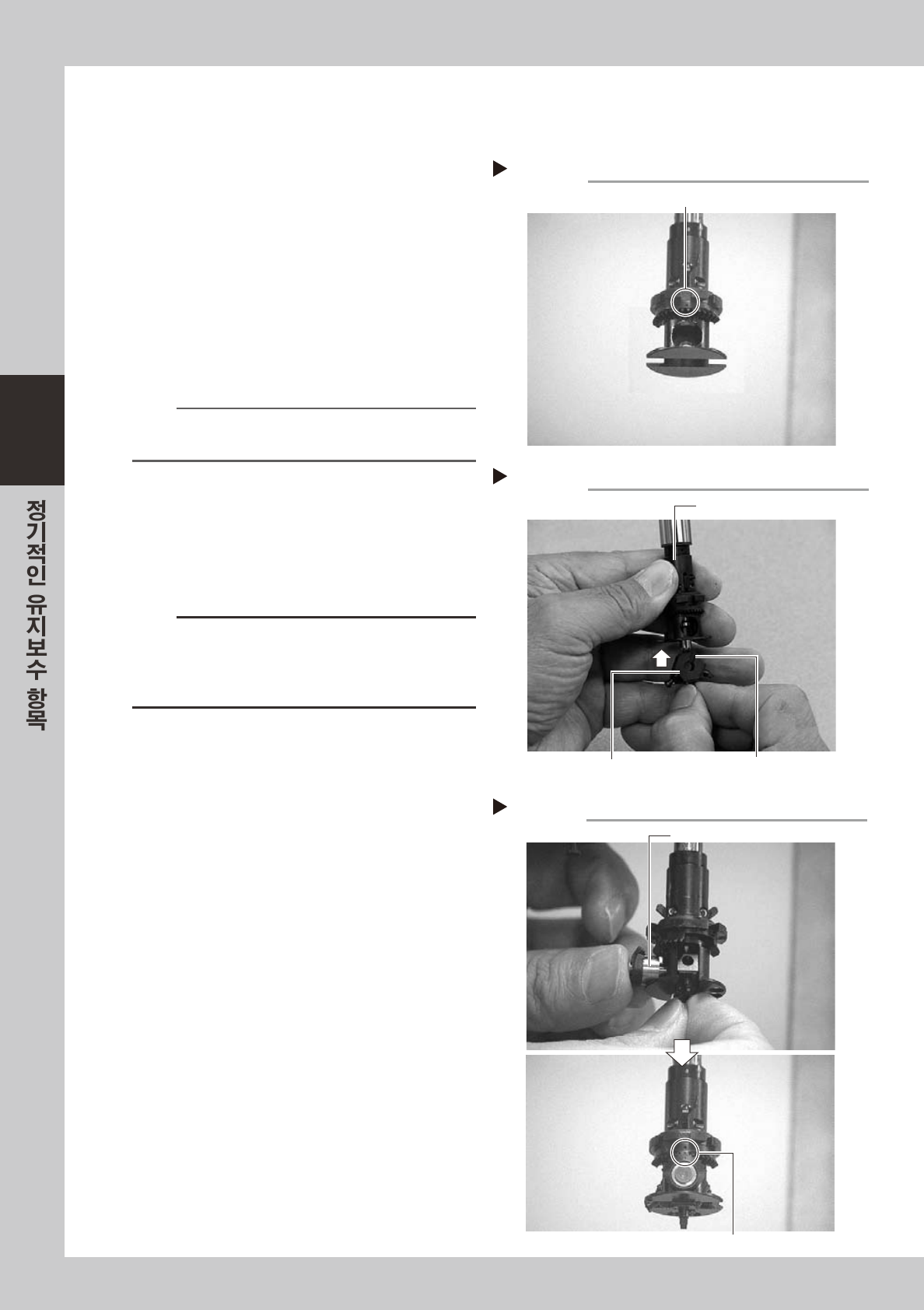

FNC 노즐 ASSY 와 FNC 락 핀의 청소가 끝나면 , FNC 노즐 A SSY 를 원상태로 장착합니다 .

인데스 홀더의 중앙에 있는 마크 ( 각인 )

를 정면으로 향하도록 합니다 .

57381-F9-10

FNC 노즐 ASSY 를 조립합니다 .

스프링 ,FNC락핀 ,FNC노즐ASSY순으로 ,

인데스홀더안에삽입합니다 .

이때 ,FNC노즐ASSY 의잘라진부분을정면으

로하고 ,타입212F노즐을밑으로한상태에서 ,

각부품을눌러올리듯이삽입하여주십시오 .

57353-F9-10

요점

FNC 락 핀을 삽입할 때에 , 인데스 홀더 상부의 캠이 위로

접혀 들어간 상태가 되는 것을 확인하여 주십시오 .

베벨기어와 샤프트를 FNC 노즐 ASSY

의 구멍에 삽입합니다 .

이때 ,인데스홀더의마크와베벨기어의마크를

맞추어주십시오 .

57354-F9-0 0

주의

FNC헤드별로분리한노즐ASSY,샤프트 ,베벨기어의편성

을바꾸지말고조립하여주십시오 .이들조합이바뀌면 ,베

벨기어의회전이느려지거나 ,흡착레벨이저하될수있습니

다 .

마크를 정면으로 향한다

Step 1

이 마크를 정면으로 향한다

FNC 노즐 ASSY의 삽입

Step 2

타입 212F 노즐을 밑으로 해서 삽입한다 잘라진 부분

인덱스 홀더

베벨기어와 샤프트의 삽입

Step 3

샤프트를 삽입한다

이 마크를 맞춥니다
