3-13 3 2 . 매 월 또 는 격 월 여기 서는 점 검후 의 청소 및 급 유 를 중 심으 로 설명합 니다 . 2 . 1 노 즐 홀 더 의 청 소 • 급 유 노 즐 홀 더 부 의 버 핑 ( 스 프 링 동 작 ) 상 태 가 좋 지 않 으면 , 흡 착 , 인 식 , 탑 재 모두 에 영향 을 줍 니 다 . 정기 적 ( 격 월 ) 으 로 I PA 또 는 에탄 올 등 ( 이 후…
3-12
3
5
조립후의 확인을 합니다 .
1. FNC 노즐ASSY 를조립한후 ,[ 장치 ]-「헤드」
탭화면의[ 헤드 ]버튼을눌러서 ,FNC노즐
ASSY 를조립한헤드를내립니다 .
2. FNC락핀의캠을손가락으로내립니다 .
이캠을내리면내부의FNC락핀이해제되
어 ,베벨기어를손으로회전시킬수있도록됩
니다 .
3. 캠을내린상태로 ,큰베벨기어를돌려서 ,작
은베벨기어(FNC노즐ASSY) 가부드럽게
연동하여회전하는것을확인합니다 .
57357-F9-0 0
57358-F9-00
6
노즐체인지 동작을 확인합니다 .
[ 장치 ]-「헤드」탭화면의[ 노즐변경 ]버튼을누
르고노즐체인지를실행하여 ,정상적으로동작하
는지확인하여주십시오 .
c
주의
옵션인노즐스테이션을겸비한장비는 ,비상정지를해제하
고 ,안전을확인한후 ,노즐체인지를실행하여주십시오 .

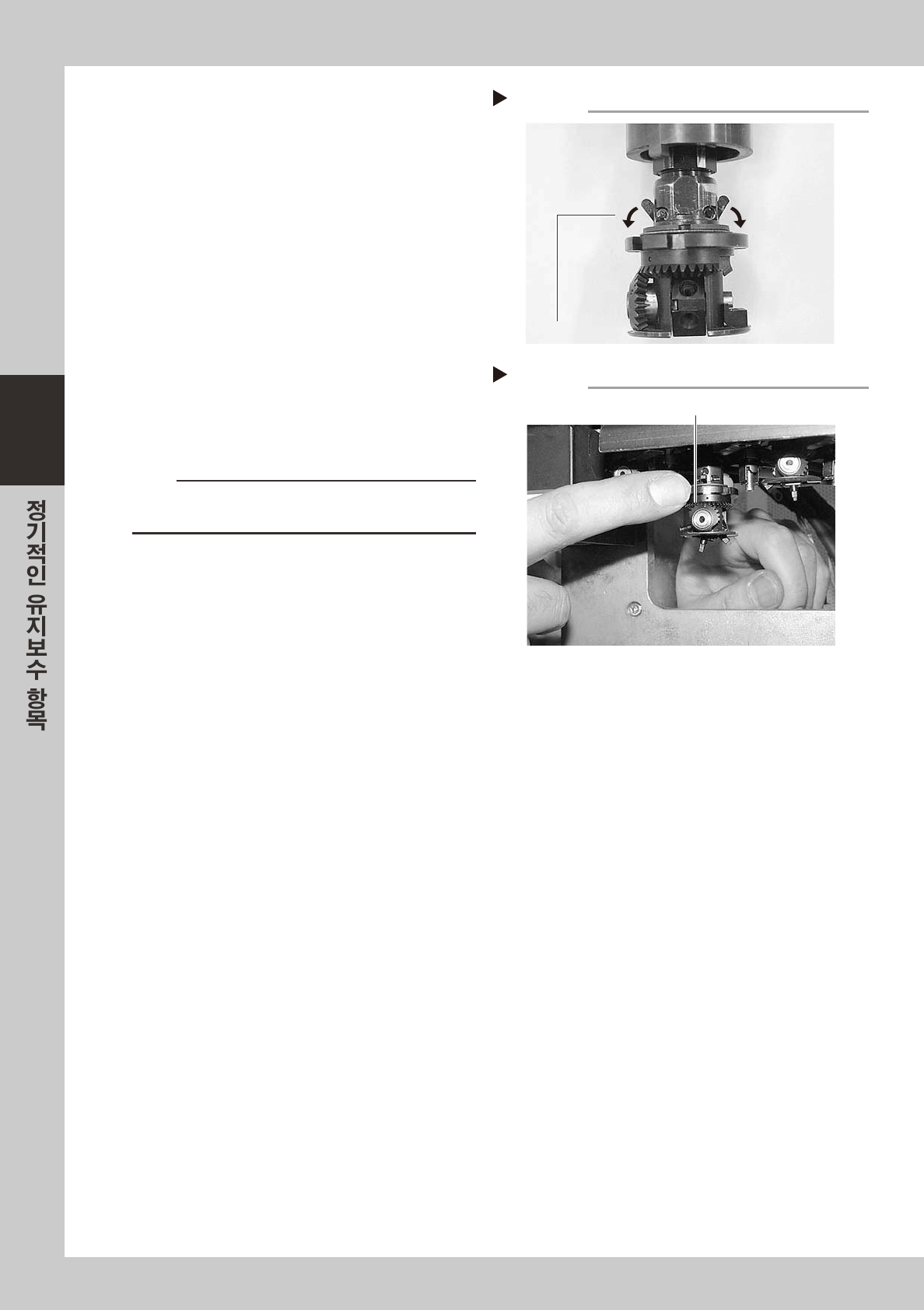

FNC 락 핀의 해제
Step 6-2
캠을 내린다
베벨기어의 확인
Step 6-3
큰 베벨기어를 돌려서 동작을 확인한다
3-13
3
2. 매월 또는 격월
여기서는점검후의청소및급유를중심으로설명합니다 .
2.1 노즐홀더의 청소
•
급유
노즐홀더부의 버핑 ( 스프링 동작 ) 상태가 좋지 않으면 , 흡착 , 인식 , 탑재 모두에 영향 을 줍니다 .
정기적 ( 격월 ) 으로 I PA 또는 에탄올 등 ( 이후 알코올이라 칭함 ) 으로 세척하고 , 터빈유를 급유하여 동작
이 부드럽게 되는지를 확인하여 주 십시오 .
e
1
비상정지 버튼을 누릅니다 .
작업을안전하게하기위해 ,반드시장비를비상
정지상태로하여주십시오 .
2
노즐을 빼고 , 헤드를 하강시킵니다 .
청소할헤드에서노즐을분리하고 ,[ 장치 ]-「헤드」
탭화면의[ 헤드 ] 버튼을눌러 ,헤드를하강시켜
주십시오 .
3
노즐홀더를 알코올에 적셔 세척합니다 .
1. 헤드밑에헝겊을깔아놓습니다 .
2. 직경10mm정도의용기를준비해서 ,IPA 를
80%정도넣습니다
3. IPA 를넣은용기를노즐홀더에갖다대어 ,노
즐홀더전체를IPA 에몇초간담급니다 .
4. IPA용기를치우고 ,노즐홀더를손가락으로
몇차례상하로움직입니다 .
57314-F 9- 00
4
다시 , 알코올에 적셔서 세척합니다 .
버핑동작이부드러워질때까지 ,Step3,4 를반
복하여주십시오 .
5
에어블로우로 이물질을 털어냅니다 .
에어조인트부에에어건을꽂아서에어블로우해
주십시오 .에어블로우할때는 ,헤드선단을천으
로막으면서해주십시오 .
6
버핑부에 급유를 하고 , 동작을 확인합
니다 .
노즐홀더부급유용실린지로버핑부에터빈유를
바르고 ,손으로몇차례상하로움직여서버핑상
태가부드러운지를확인하여주십시오 .
57315-F9-00
7
남아있는 유분을 닦아냅니다 .
먼지가나지않는헝겊을사용하여남아있는기름
기를닦아주십시오 .
노즐홀더의 세척
Step 3
알코올이 들어있는 용기
노즐홀더부의 급유
Step 6
여기에 급유한다
노즐홀더부
급유용 실리지
3-14
3
8
에어블로우 해서 남은 유분을 날려버립
니다 .
Step5 와같은식으로 ,스플라인샤프트를에어
블로우해주십시오 .에어블로우할때에는천등
으로막으면서해주십시오 .
9
유분의 제거상태를 확인합니다 .
임의로기름종이등을사용해서에어블로우를하
고 ,노즐내에남은유분의상태를확인하여주십
시오 .
57396-F9-00
n
요점
일반적으로 Step8 의 작업을 하면 , 유분은 제거됩니다만 ,
남아 있을 경우에는 다시 한 번 더 에어블로우 해 주십시
오 .
0
노즐을 원상태로 합니다 .
노즐에유분이남아있지않은지재확인한다음 ,
헤드에되돌려주십시오 .
남은 유분 체크
Step 9
첫회, 노즐선단에서 5초간 블로우하면
유분이 나옵니다.
선단에서 5초간, 장착측에서 5초간
블로우를 반복합니다.
최종적으로 유분이 나오지 않으면
종료합니다.
기름종이
