3-15 3 2 . 2 X , Y , W 축 의 청 소 • 급 유 X , Y, W 축 의 볼 스 크 류 와 리니 어 가 이 드 의 청 소 와 급 유 방 법 에 대 하 여 설 명 합 니 다 . 그 리 스 건 과 지 정 그 리 스 ( N S L ) 를 준 비 하 여 주 십 시 오 . c 주의 그리 스사 용에관 해서 는 ,1 장 의 「2. 2.2급유공구  그 리 스 」의취 급에관한…

3-14

에어블로우 해서 남은 유분을 날려버립

니다 .

Step5 와같은식으로 ,스플라인샤프트를에어

블로우해주십시오 .에어블로우할때에는천등

으로막으면서해주십시오 .

유분의 제거상태를 확인합니다 .

임의로기름종이등을사용해서에어블로우를하

고 ,노즐내에남은유분의상태를확인하여주십

시오 .

57396-F9-00

요점

일반적으로 Step8 의 작업을 하면 , 유분은 제거됩니다만 ,

남아 있을 경우에는 다시 한 번 더 에어블로우 해 주십시

오 .

노즐을 원상태로 합니다 .

노즐에유분이남아있지않은지재확인한다음 ,

헤드에되돌려주십시오 .

남은 유분 체크

Step 9

첫회, 노즐선단에서 5초간 블로우하면

유분이 나옵니다.

선단에서 5초간, 장착측에서 5초간

블로우를 반복합니다.

최종적으로 유분이 나오지 않으면

종료합니다.

기름종이

3-15

2.2 X, Y, W 축의 청소

•

급유

X, Y, W 축의 볼스 크류와 리니어가이드의 청소와 급유방법에 대하여 설명합니다 . 그리스 건과 지정그리스

(NSL) 를 준비하여 주십시오 .

주의

그리스사용에관해서는 ,1 장의「2.2.2급유공구그리스」의취급에관한주의사항을읽어주십시오 .

2.2.1 X,Y,W 축 볼스크류의 청소

•

급유

비상정지 버튼을 누릅니다 .

작업을안전하게하기위해서반드시장비를비상

정지상태로해주십시오 .

그리스 비산방지 커버를 떼어냅니다 .

X 축과Y1,Y2 축의그리스비산방지커버를떼어

내주십시오 .

X 축

1. 십자드라이버로그리스비산방지커버왼쪽의

고정나사를풉니다 .

2. 헤드를왼쪽끝까지이동시키고 ,십자드라이버

로그리스비산방지커버오른쪽의고정나사도

풉니다 .

3. 그리스비산방지커버를오른쪽으로당겨서분

리시켜주십시오 .

573A0-F9-00

참고

X 축의 그리스 비산방지 커버를 장착할 때에는 , 상기의

역순으로 작업해 주십시오 .

Y1, Y2 축

1. 육각렌치 (2.5) 로그리스비산방지커버뒤쪽

의고정나사를풉니다 .

2. 헤드를뒤쪽끝까지이동시키고 ,그리스비산

방지커버앞쪽의고정나사도풀어주십시오 .

3. 그리스비산방지커버를앞쪽으로잡아당겨서

분리해주십시오 .

573A1-F9- 00

참고

Y 축의 그리스 비산방지 커버를 장착할 때에는 , 상기의

역순으로 작업해 주십시오 .

X축 비산방지 커버의 분리

십자 드라이버

Step 2

Y축 그리스 비산방지 커버의 분리

육각렌치 (2.5)

Step 2

3-16

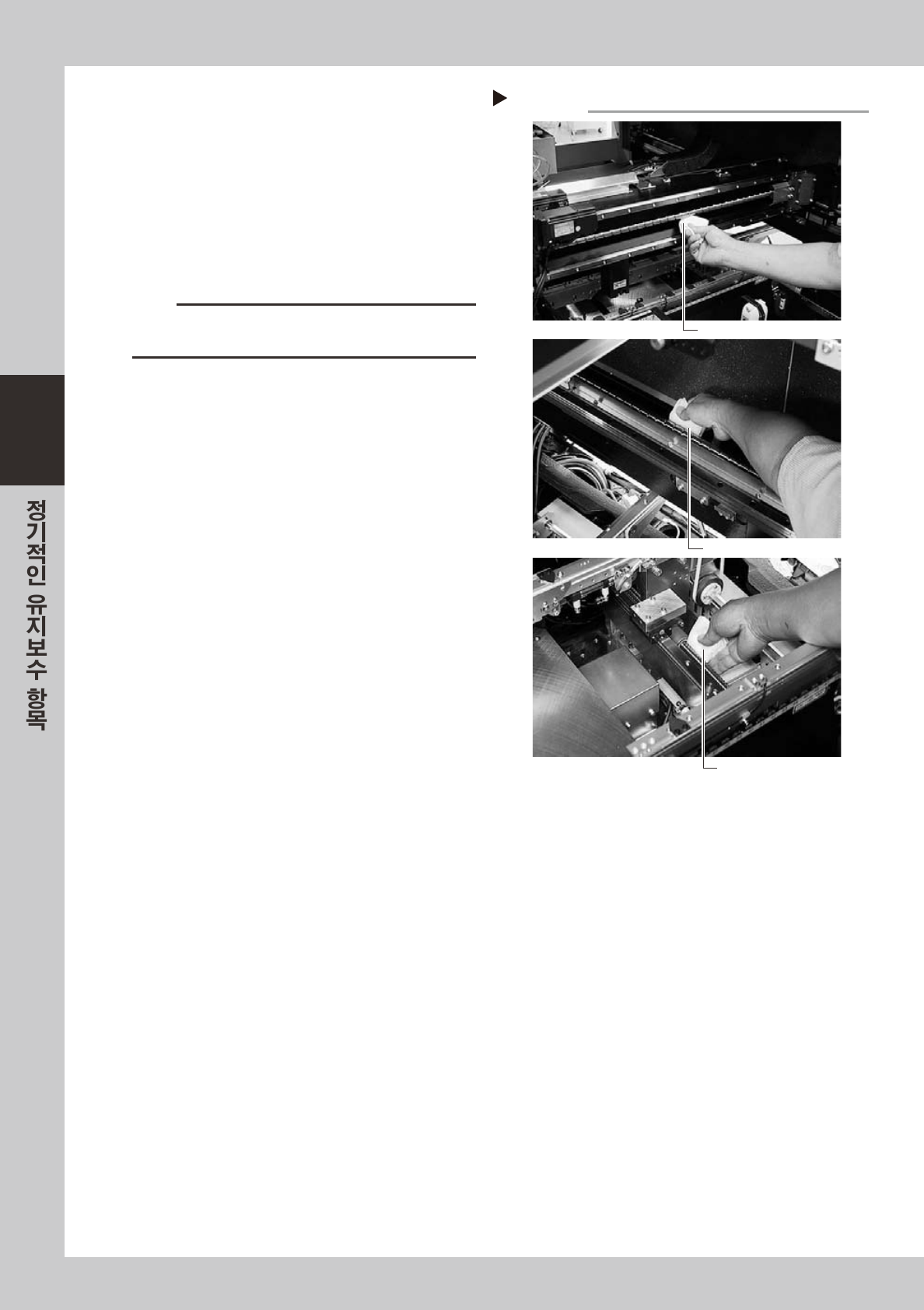

볼스크류부를 청소합니다 .

1. 이동핸들을잡고각축을한쪽으로이동시킵니

다 .

2. 볼스크류전체를먼지가발생하지않는천 ( 클

린룸용 ) 등으로그리스나더러움을닦아냅니

다 .

3. 축을반대쪽으로이동시켜서 ,반대쪽볼스크

도닦습니다 .(X 축 ,Y 축 )

57316-F9-10

주의

청소작업시에는볼스크류의홈부분도정성껏닦아주십시

오 .또 ,이물질등이묻어있지않은지확인해주십시오 .

볼스크류의 청소

Step 3

천 등으로 닦는다

X축

Y축

W축

천 등으로 닦는다
