3-22 3 2 . 5 카 메 라 렌 즈조 명 의 청 소 먼 지 등으 로 카 메 라 렌 즈 와 조 명 유 니 트 가 더러 워 질 경 우가 있 으 므 로 , 정 기 적 으 로 청 소 할 것 을 권장 합 니 다 . 작 업을 안 전 하게 하기 위 해 , 장 비 가 비 상정 지 상 태 혹 은 장 비 의 전 원 스 위 치가 O F F 로 되어있 는 지 를 확 인 하 여 주 십 시 오 . c 주의 …
3-21
3

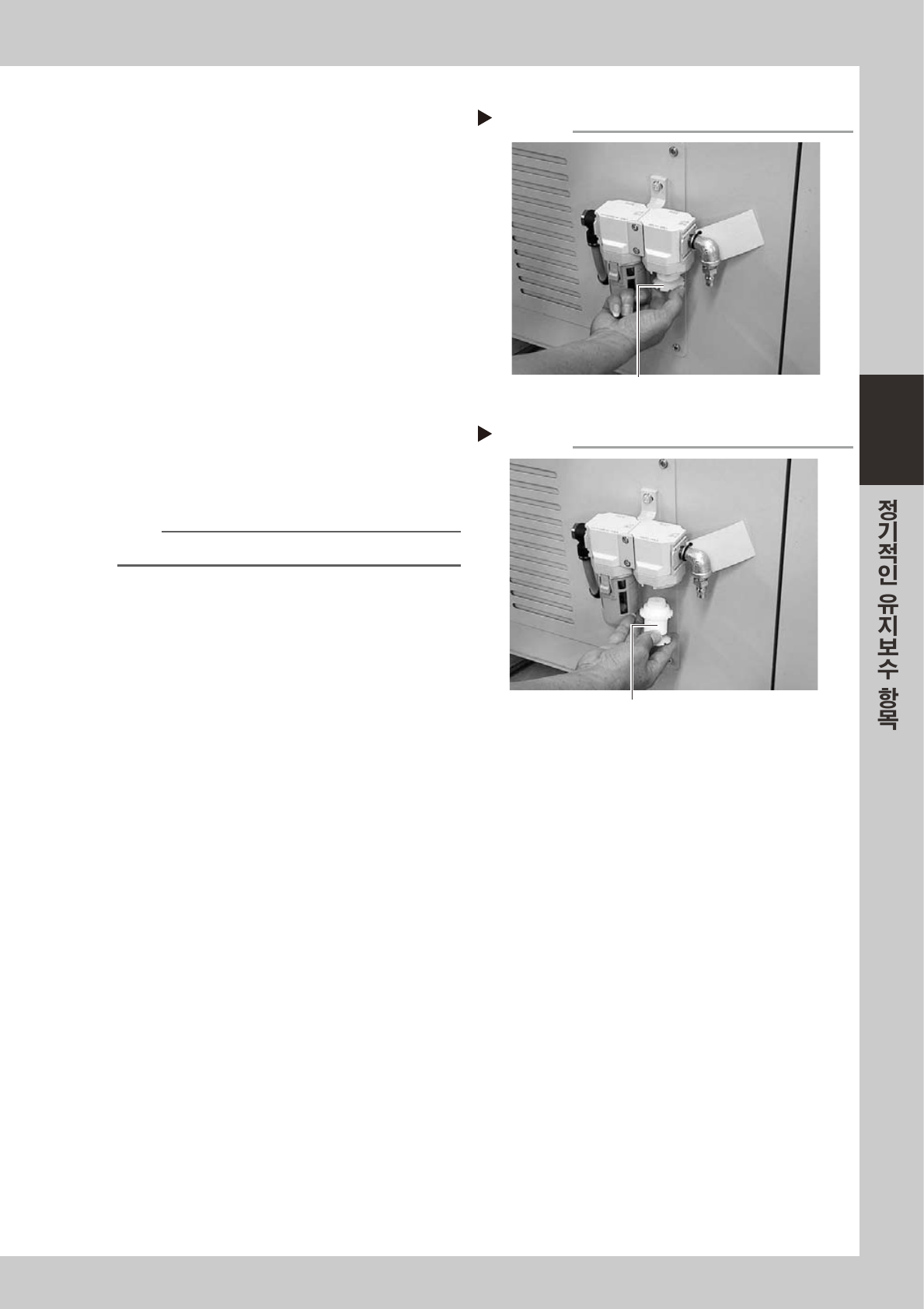

■ 필터 청소
1
필터 컵을 분리합니다 .
앞의항목「필터컵청소」를참조하여주십시오 .
2
에어 필터를 분리합니다 .
하얀부분을돌려서( 위에서보았을때시계방향
으로 )필터를분리하여주십시오 .
57323-F9-10
3
에어 필터의 오염물을 청소합니다 .
에어건으로에어필터의오염물을불어주십시
오 .오염물질이제거되지않을경우는 ,에어필터
를교환하여주십시오 .
4
에어 필터를 조립합니다 .
하얀부분을돌려서에어필터를원상태로조립하
여주십시오 .
57324-F9-10
5
필터 컵을 조립합니다 .
n
요점
위의 방법으로 수분 필터 청소도 하여 주십시오 .
에어 필터 분리
Step 2
이곳을 잡고 돌려서 분리한다
에어 필터 조립
Step 4
필터
3-22
3
2.5 카메라렌즈조명의 청소
먼지 등으 로 카메라렌즈와 조명유니트가 더러워질 경우가 있으 므로 , 정기적으로 청소할 것을 권장합니다 .
작업을 안전하게 하기 위해 , 장비가 비상정지상태 혹은 장비의 전원스위치가 OFF 로 되어있는지를 확인하
여 주십시오 .
c
주의
청소시에카메라각부에강한힘을주지않도록주의하여주십시오 .카메라의광축조정이틀어질수있습니다 .
■ 멀티뷰 카메라
멀티뷰카메라의렌즈와조명은투명커버안쪽에있기때문에 ,특별히청소할필요는없습니다 .투명커버가더러워진경우
는청소하여주십시오 .(「2 장5.카메라투명커버의청소」를참조 )
■ 사이드뷰 카메라
옵션인사이드뷰카메라를탑재한장비에서는 ,사이드뷰카메라의렌즈와조명확산판의표면을청소합니다 .
1
광학계 브러시로 렌즈의 먼지를 털어냅
니다 .
2
면봉으로 렌즈를 닦습니다 .
장비부속품인면봉에렌즈클리너를몇방울묻혀
서렌즈표면을닦아주십시오 .
57384 -F9-00
3
면봉으로 조명확산판을 닦습니다 .
사이드뷰카메라용의조명확산판은헤드부정면의
브라켓에카메라쪽으로향해서부착되어있습니
다 .장비부속품인면봉에렌즈클리너를몇방울
묻혀서조명확산판을닦아주십시오 .
57385-F9- 00
참고

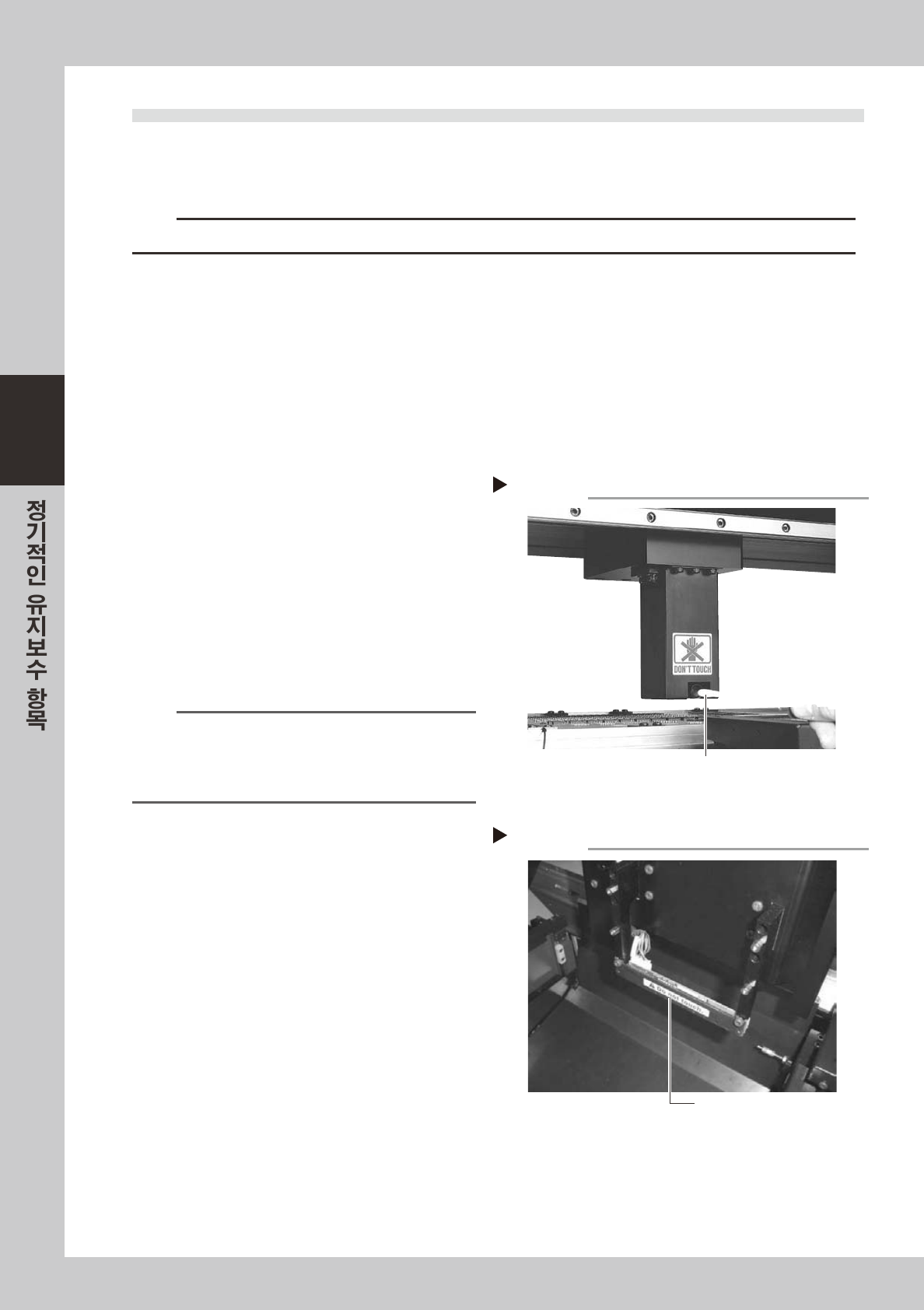

사이드뷰 카메라는 노즐 끝단의 부품흡착 자세를 옆에서
화상인식합니다 . 노즐 끝단에 이물질이 붙어있으면 인식에
러를 일으킬 수 있습니다 . 노즐의 청소방법에 대해서는 , 본
장 「1.1~1.2」를 참조하여 주십시오 .
렌즈의 청소
Step 2
렌즈클리너액을 묻힌 면봉
조명확산판의 청소
Step 3
조명확산판 (안쪽)
3-23
3

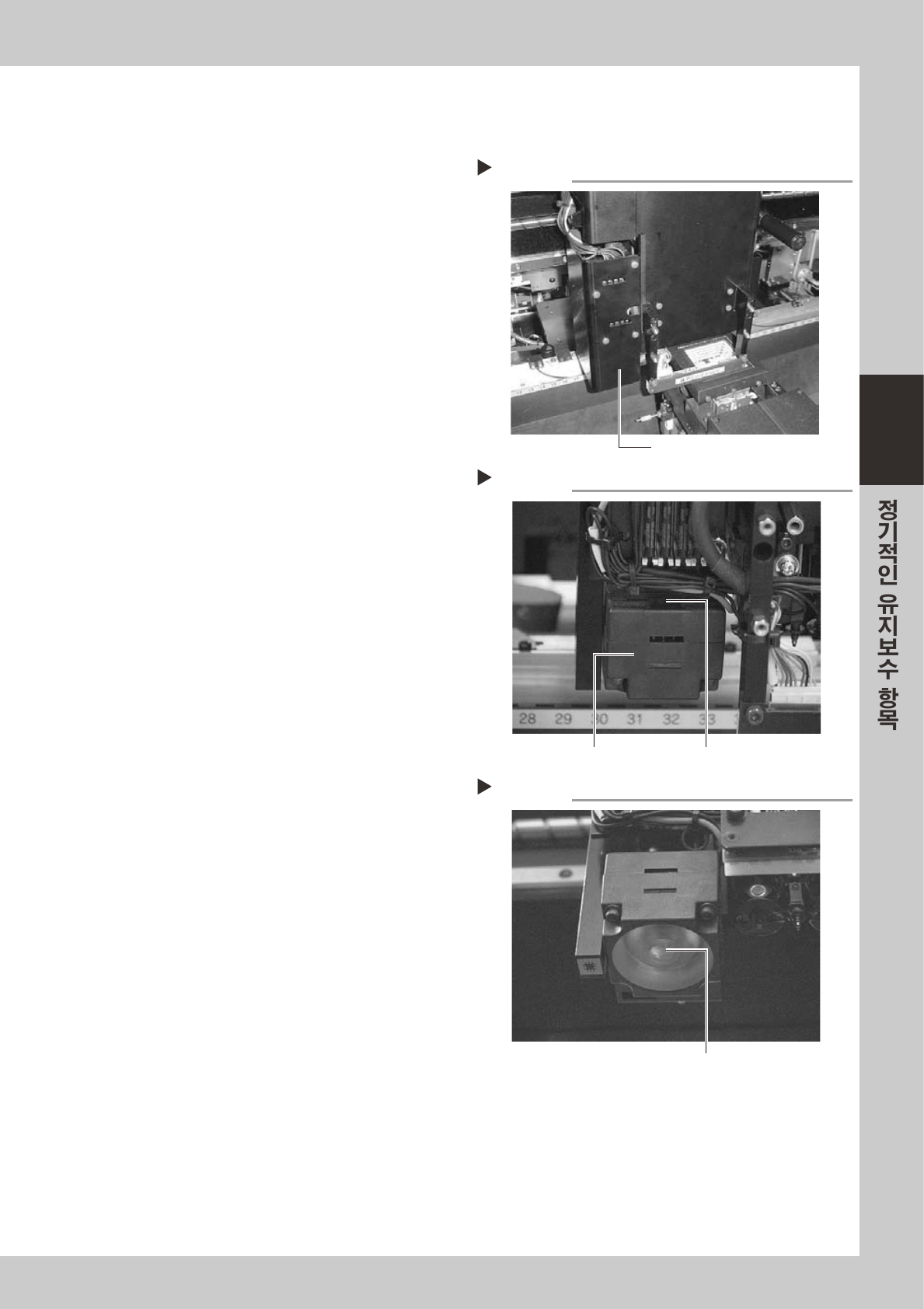

■ 피듀셜 마크 인식카메라
피듀셜마크인식카메라는헤드부의좌측에장착되어있습니다 .이카메라의조명유니트를청소합니다 .
1
카메라의 커버를 분리합니다 .
피듀셜카메라의커버를고정하고있는나사를풀
고 ,커버를분리하여주십시오 .
57386-F9-00
2
광학계 브러시로 하프미러상의 먼지를
털어냅니다 .
조명유니트의상부에카메라동축조명용하프미러
가있습니다 .
3
면봉으로 하프미러를 닦습니다 .
장비부속품인면봉에렌즈클리너를몇방울묻혀
서하프미러표면을닦아주십시오 .
57387-F9- 00
4
헝겊으로 조명유니트 하부의 확산판을
닦습니다 .
먼지가일어나지않는헝겊에렌즈클리너를몇방
울묻혀서조명유니트하부의확산판을닦아주십
시오 .
57388-F9-0 0
5
카메라의 커버를 부착합니다 .
카메라 커버의 분리
Step 1
이 커버를 분리한다
하프미러의 청소
Step 2&3
하프미러
조명유니트
조명확산판의 청소
Step 4
조명확산판
