3-24 3 ■ 코 플 러 내 리 티 체 커 용 카 메 라 옵 션인 코플 러내리티 체 커용 카 메라 를 겸 비한 장 비는 , 이 카 메라 의 조 명 확 산 판과 하 프 미러 의 표면을 청소합 니다 . 1 오 염 상 태 등 을 점 검 합 니 다 1. 카 메라 상 부 의 조명 확 산 판 에 먼 지와 이물 질이 부 착 되어 있지 않 …
3-23
3
■ 피듀셜 마크 인식카메라
피듀셜마크인식카메라는헤드부의좌측에장착되어있습니다 .이카메라의조명유니트를청소합니다 .
1
카메라의 커버를 분리합니다 .
피듀셜카메라의커버를고정하고있는나사를풀
고 ,커버를분리하여주십시오 .
57386-F9-00
2
광학계 브러시로 하프미러상의 먼지를
털어냅니다 .
조명유니트의상부에카메라동축조명용하프미러
가있습니다 .
3
면봉으로 하프미러를 닦습니다 .
장비부속품인면봉에렌즈클리너를몇방울묻혀
서하프미러표면을닦아주십시오 .
57387-F9- 00
4
헝겊으로 조명유니트 하부의 확산판을
닦습니다 .
먼지가일어나지않는헝겊에렌즈클리너를몇방
울묻혀서조명유니트하부의확산판을닦아주십
시오 .
57388-F9-0 0
5
카메라의 커버를 부착합니다 .
카메라 커버의 분리
Step 1
이 커버를 분리한다
하프미러의 청소
Step 2&3
하프미러
조명유니트
조명확산판의 청소
Step 4
조명확산판
3-24
3

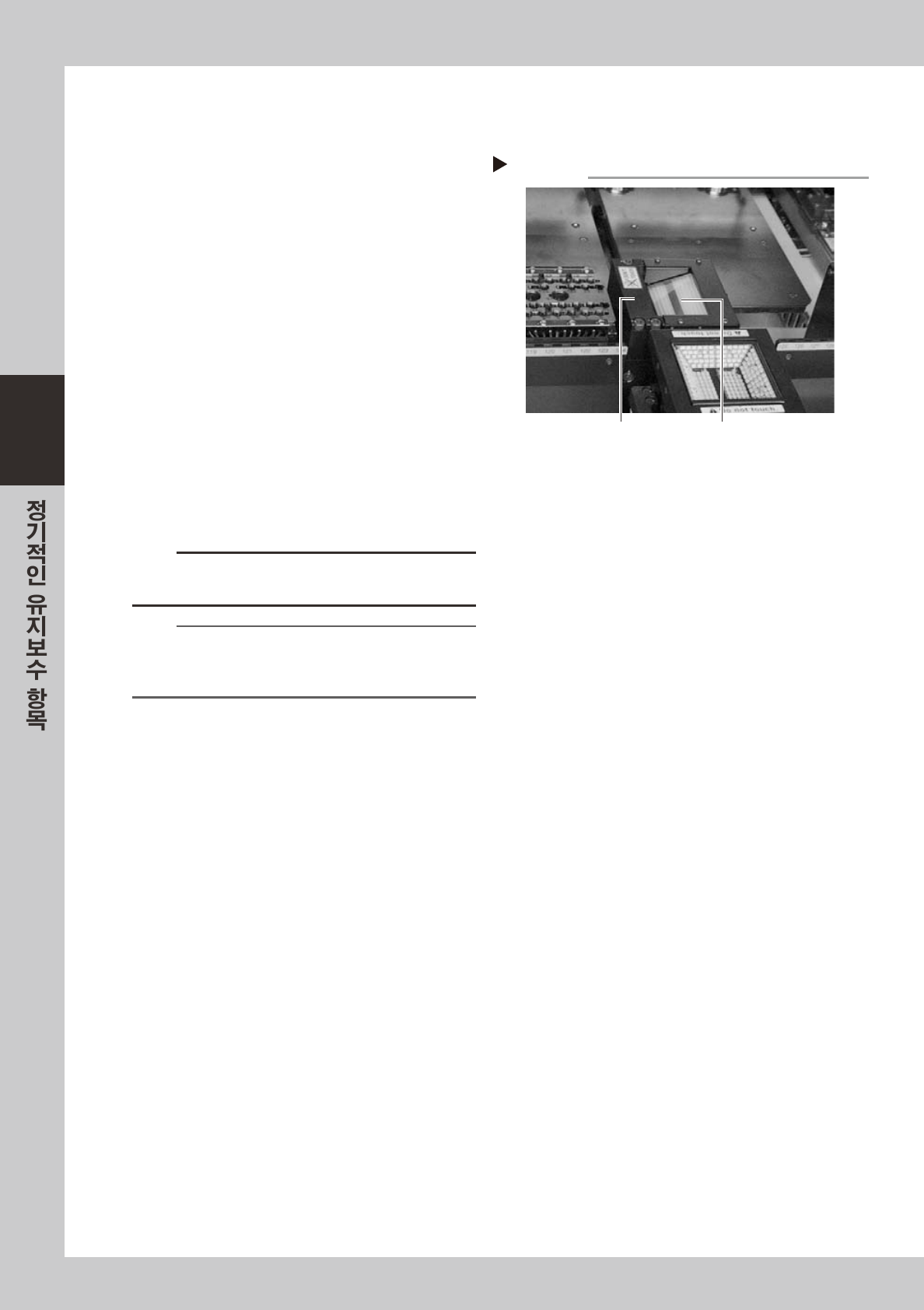

■ 코플러내리티 체커용 카메라
옵션인코플러내리티체커용카메라를겸비한장비는 ,이카메라의조명확산판과하프미러의표면을청소합니다 .
1
오염상태 등을 점검합니다
1. 카메라상부의조명확산판에먼지와이물질이
부착되어있지않은지를점검합니다 .
2. 경사면으로부터카메라내부를보면 ,하프미
러와그에비친카메라렌즈가보입니다 .그것
들에먼지와이물질이묻어있지않은지점검합
니다 .
57389-F9- 00
2
각 부의 먼지와 이물질을 제거합니다 .
1. 처음에 ,광학계브러시로조명확산판위의먼
지를털어냅니다 .
큰먼지가조명확산판위에떨어져있을때
는 ,핀셋으로제거하여주십시오 .
2. 광학계브러시로 ,내부의하프미러와렌즈위
의먼지를털어냅니다 .
큰먼지가렌즈위에떨어져있을때는 ,카메
라유니트뒤쪽의틈새로핀셋을이용하여제
거하여주십시오 .
c
주의
조명확산판은상당히얇은시트입니다 .강한힘으로누르거
나 ,딱딱한것으로상처내지않도록주의하여주십시오 .
참고
장비의 사양에 따라서는 , 카메라 유니트 뒤쪽의 틈새에 여
유가 없어서 , 부품을 분해하지 않으면 렌즈청소를 할 수 없
는 경우가 있습니다 . 이럴 때는 폐사로 연락하여 주십시오 .
3
면봉으로 하프미러와 렌즈를 닦습니다 .
장비부속품인면봉에렌즈클리너를몇방울묻혀
서하프미러와렌즈표면을닦아주십시오 .
더러움 확인
Step 1
하프미러와 렌즈 (내부) 조명 확산판
3-25
3
2.6 각 축의 볼 스크류 및 리니어 가이드 점검
X, Y, W 축 볼 스크류 및 리니어 가이드를 점검해 주십시오 . 점검내용 은 아래와 같습니다 .
X, Y 축에는 , 비산방지 커버가 부착되어 있으므 로 , 점검시에는 커버를 떼고 점검작업을 실시해 주십시오 .
참고
그리스 비산방지 커버의 탈착방법은 , 전술「2.2.1 X, Y, W 축 볼 스크류의 청소•급유」를 참조해 주십시오 .
점검 포인트
1.볼스크류및리니어가이드상에이물질이묻어있지않은가 ?
볼스크류및리니어가이드상에칩등이부착되어있지않은가확인하여주십시오 .
2.볼스크류및리니어가이드상의그리스상태는적절한가 ?
그리스가흘러내렸거나 ,튀어서전혀묻어있지않거나 ,변색되어굳어있지않은지상태를확인하여주십시오 .
3.볼스크류에서이상한소리가나지않는가 ?
비상정지를누른상태에서 ,X 축또는Y 축을손으로눌러보고이상한소리가나지않는가를확인하여주십시오 .
대처방법
1.칩등이끼이면볼스크류및리니어가이드가고장나는원인이되므로 ,부착된경우는그리스로닦아내거나 ,
핀셋등으로제거하여주십시오 .
2.전술의「2.2X,Y,W 축의청소
•
급유」를참조해서그리스업을하여주십시오 .
3.상기의1 과2 의대처방법을실행해도이상한소리가날경우 ,야마하또는대리점으로연락하여주십시오 .
