3-26 3 3 . 6 개 월 또 는 1 년 3 . 1 이 젝 터 필 터 의 청 소 • 교 환 공 급 에 어 의 상 태 및 가 동 시 간 에 따 라 다 소 차 이 가 있 으 나 , 통 상 6 개 월 정도 로 이 젝 터 필 터 를 점 검 하 여 주 십 시오 . 조 금 지 저 분 하 면 에 어 건 으 로 오염물 질 을 제 거 하 고 , 오염정 도 가 심할 경 우 에 는 교 환 을 권유 합 니 다…

3-25

2.6 각 축의 볼 스크류 및 리니어 가이드 점검

X, Y, W 축 볼 스크류 및 리니어 가이드를 점검해 주십시오 . 점검내용 은 아래와 같습니다 .

X, Y 축에는 , 비산방지 커버가 부착되어 있으므 로 , 점검시에는 커버를 떼고 점검작업을 실시해 주십시오 .

참고

그리스 비산방지 커버의 탈착방법은 , 전술「2.2.1 X, Y, W 축 볼 스크류의 청소•급유」를 참조해 주십시오 .

점검 포인트

1.볼스크류및리니어가이드상에이물질이묻어있지않은가 ?

볼스크류및리니어가이드상에칩등이부착되어있지않은가확인하여주십시오 .

2.볼스크류및리니어가이드상의그리스상태는적절한가 ?



그리스가흘러내렸거나 ,튀어서전혀묻어있지않거나 ,변색되어굳어있지않은지상태를확인하여주십시오 .

3.볼스크류에서이상한소리가나지않는가 ?



비상정지를누른상태에서 ,X 축또는Y 축을손으로눌러보고이상한소리가나지않는가를확인하여주십시오 .

대처방법

1.칩등이끼이면볼스크류및리니어가이드가고장나는원인이되므로 ,부착된경우는그리스로닦아내거나 ,

핀셋등으로제거하여주십시오 .

2.전술의「2.2X,Y,W 축의청소

•

급유」를참조해서그리스업을하여주십시오 .

3.상기의1 과2 의대처방법을실행해도이상한소리가날경우 ,야마하또는대리점으로연락하여주십시오 .

3-26

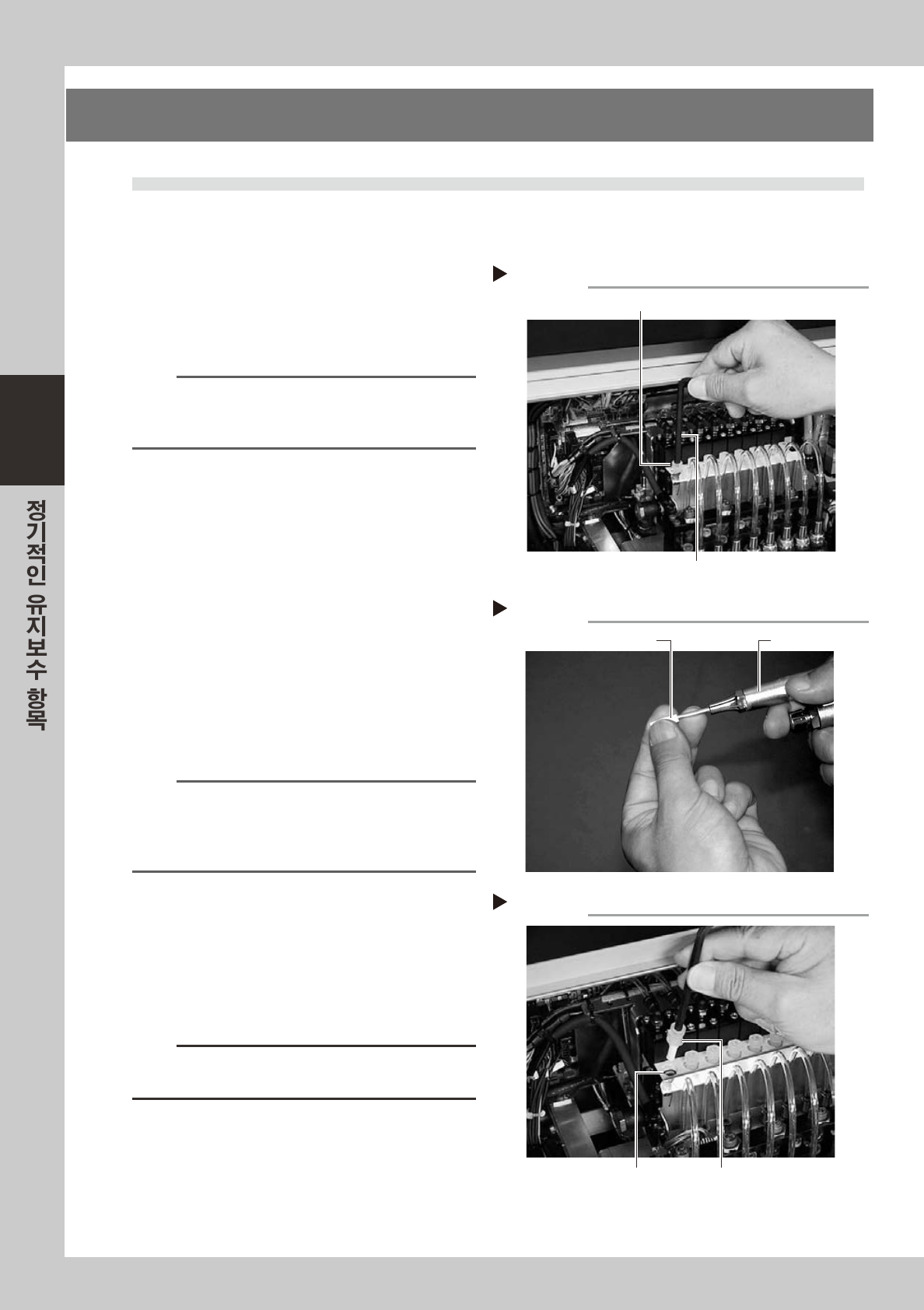

3. 6 개월 또는 1 년

3.1 이젝터 필터의 청소

•

교환

공급에어의 상태 및 가동시간에 따라 다소 차이가 있으나 , 통상 6 개월 정도 로 이젝터 필터를 점검하 여 주 십

시오 . 조금 지저분하면 에어 건으로 오염물질을 제거하고 , 오염정도가 심할 경우에는 교환 을 권유합니다 .

헤드를 Y 축의 맨 앞쪽으로 이동합니

다 .

[ 장치 ]-「헤드」( 또는「컨베이어」)탭화면의[ 축

이동 ]버튼을눌러서「축이동」화면을열고 ,헤드

를Y 축의맨앞쪽으로이동시켜주십시오 .

참고

이젝터는 헤드 뒷부분에 있습니다 . 헤드를 맨 앞쪽으로 이

동시키면 필터의 점검이 용이해 집니다 . ( 점검은 장비의 앞

쪽에서 합니다 .)

비상정지 버튼을 누릅니다 .

작업을안전하게하기위해 ,반드시장비를비상

정지상태로하여주십시오 .

필터캡을 벗깁니다 .

육각렌치 (5) 를사용하여캡을느슨하게해서 ,손

으로빼주십시오 .

57330-F9-10

필터를 청소합니다 .

핀셋으로필터를꺼내어 ,필터의오염상태가적으

면 ,에어건으로청소하고이젝터안에되돌려넣

습니다 .

57331-F9-10

요점

오염이 심하거나 변색된 경우에는, 필터를 새로운 것(K46-

M8527-C0X) 으로 교환합니다 .

장비의 가동시간에 따라 다소 차이가 있으나 , 필터의 교환

시기는 반년에 １회 입니다 .

필터를 끼웁니다 .

1. 필터캡에필터를끼워서이젝터안에삽입합니

다 .

2. 필터캡을우측으로돌려서잠궈 ( 찰칵하고소

리가난다 ) 주십시오 .

57332-F 9-10

주의

필터를부착하기전에 ,필터캡의O 링이이젝터쪽에들어있

는지를확인하여주십시오 .

필터 세척

Step 4

에어 건 필터

필터 캡 분리

Step 3

6각 렌치 (5)

필터 캡

필터를 끼운다

Step 6

캡에 끼운 필터

O 링

3-27

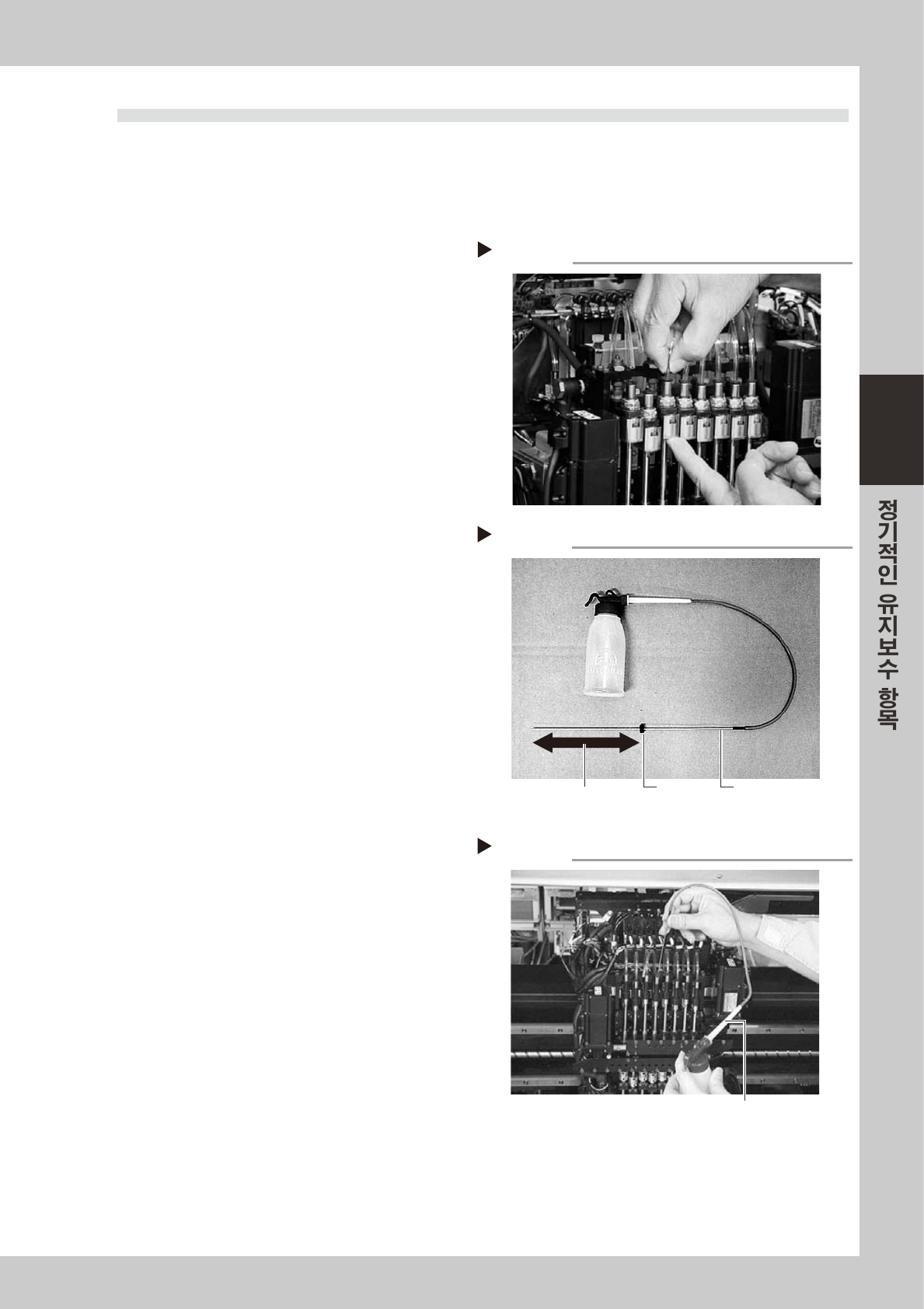

3.2 스플라인 샤프트안의 청소

•

급유

스플라인 샤프트의 에어경로안에 이물질이 부착되어 있거나 , 오염물질이 부착되어 흡 . 장착 에러 발생의 원

인이 되는 경우가 있습니다 . 통상 6 개월에 한 번 정도로 스플라인 샤프 트 안을 청소하여 주십시오 .

3.2.1 스플라인 샤프트안의 세척

모든 헤드로부터 노즐을 분리합니다 .

표준헤드와YG100RB 의정밀헤드는노즐을손으

로분리합니다 .

YG100RA 의FNC헤드는 ,앞에서서술한「1.2.1

FNC노즐ASSY 의분리」를참조하여FNC노즐

ASSY 를분리합니다 .

에어튜브를 분리합니다 .

각헤드의스플라인샤프트의상부에꽂혀있는

에어튜브를분리하여주십시오 .

57390 -F9-10

클리닝 키트 (KV8-M8860-00X) 를

준비합니다 .

1. 클리닝키트의용기에IPA( 이소프로필알코

올 ) 를넣습니다 .( 다른용액은엄금 )

2. 클리닝키트의노즐스톱퍼를 ,선단에서

185~200mm 사이로맞춰서이동시킵니다 .

3. 세척할헤드의밑에 ,받침( 종이컵등 ) 을놓

습니다 .(Step4 에서IPA 를주입했을때밑

으로흘러나오기때문 )

57362-F9- 00

스플라인 내부를 세척합니다 .

1. 스플라인샤프트에클리닝키트의노즐을스톱

퍼에닿는위치까지삽입합니다 .

2. IPA 를주입하고스플라인샤프트의에어경로

를씻어내립니다 .

57363-F9-0 0

클리닝 공구

Step 3

스톱퍼

노즐

스톱퍼를 끝에서

185 ~ 200mm위치로 세팅한다

스플라인 샤프트의 세척

Step 4

클리닝 공구

에어튜브를 분리한다

Step 2
