4-8 4 5 . 기 판 반 송 부 청 소 와 벨 트 교 환 본 장 비의 컨 베이어 벨트는 「 기판 반 송 부 」 와 「 기판 실장 , 반 출 부 」 로 나 뉘어 있습 니다 . 아 래 순 서는 「기 판 실장 , 반 출부 」 의 벨트 교 환 순 서이므 로 , 「 기판 반 입부 」 벨트 교 환 의 경우 에는 S t e p 4, 5 , 8 …
4-7
4
4. 피더 밸브 교환
1
장비의 전원을 OFF 합니다 .
어플리케이션 (VGOS) 을종료하고 ,전원스위치
를좌측으로돌려서장비전원을OFF 하여주십
시오 .
2
공급에어를 중단합니다 .
장비왼쪽아래패널내의「에어공급 / 배출」스위치
를오른쪽으로돌려서 ,에어공급을중단시켜주십
시오 .
3
하네스 커버를 분리합니다 .
십자드라이버를사용하여하네스커버고정볼트
를풀어주십시오 .
57406 -F9-00
4
피더 밸브를 분리합니다 .
1. 교환할밸브의컨넥터를분리합니다 .
2. 정밀드라이버를사용하여밸브를분리합니
다 .
57407-F9-0 0
5
에어 호스를 빼냅니다 .
교환할밸브의에어호스를잘라서빼주십시오 .
( 새에어호스는피더밸브키트에동봉되어있습니
다 .)
6
밸브와 커버를 조립합니다 .
Step3,4 의역순으로밸브와커버를조립하여주
십시오 .
c
주의
개스킷의미부착 ,앞뒤 ,끼임등에주의하여주십시오 .
7
에어 호스를 장착하여 주십시오 .
새에어호스를새밸브에끼워주십시오 .
8
동작을 확인합니다 .
1. 장비에에어를공급하고 ,장비전원을ON 합
니다 .
2. 피더를장착합니다 .
3. [ 장치 ] 버튼을누르고「피더」탭을열어ON/
OFF동작을해서 ,LED 램프점등과피더동
작을확인해주십시오 .
57420 -F9- 00
하네스 커버 분리
Step 3
하네스 커버
양쪽의
볼트를 빼냄
피더 밸브 분리
Step 4
밸브 컨넥터
볼트 2개를 빼냄
피더 밸브 동작확인
Step 8
LED 램프
4-8
4
5. 기판반송부 청소와 벨트교환
본장비의컨베이어벨트는「기판반송부」와「기판실장 ,반출부」로나뉘어있습니다 .
아래순서는「기판실장 ,반출부」의벨트교환순서이므로 ,「기판반입부」벨트교환의경우에는Step4,5,8 은
생략해주십시오 .
e
1
비상정지 버튼을 누릅니다 .
작업을안전하게하기위해 ,반드시비상정지
상태에서하여주십시오 .
2
벨트를 느슨하게 합니다 .
육각렌치 (4) 로텐션볼트를풀고 ,긴홀의끝까지
텐션볼트를이동시켜주십시오 .
57408-F9-10
3
벨트를 분리합니다 .
육각렌치 (3) 로벨트구동용풀리볼트를풀어서 ,
샤프트를빼냅니다 .벨트를풀리에서빼낸샤프트
와의사이로빼내어주십시오 .
57409-F9-0 0
4
기판클램프 Assy 를 풉니다 .
싱글타입의 경우
육각렌치 (3) 으로기판클램프Assy고정볼트
(2 군데 ) 를풀어서기판클램프Assy 를분리
합니다 .
더블타입의 경우
육각렌치 (3) 으로기판클램프Assy고정볼트
(4 군데 ) 를풀어서기판클램프Assy 를분리
합니다 .
57410 -F9-10

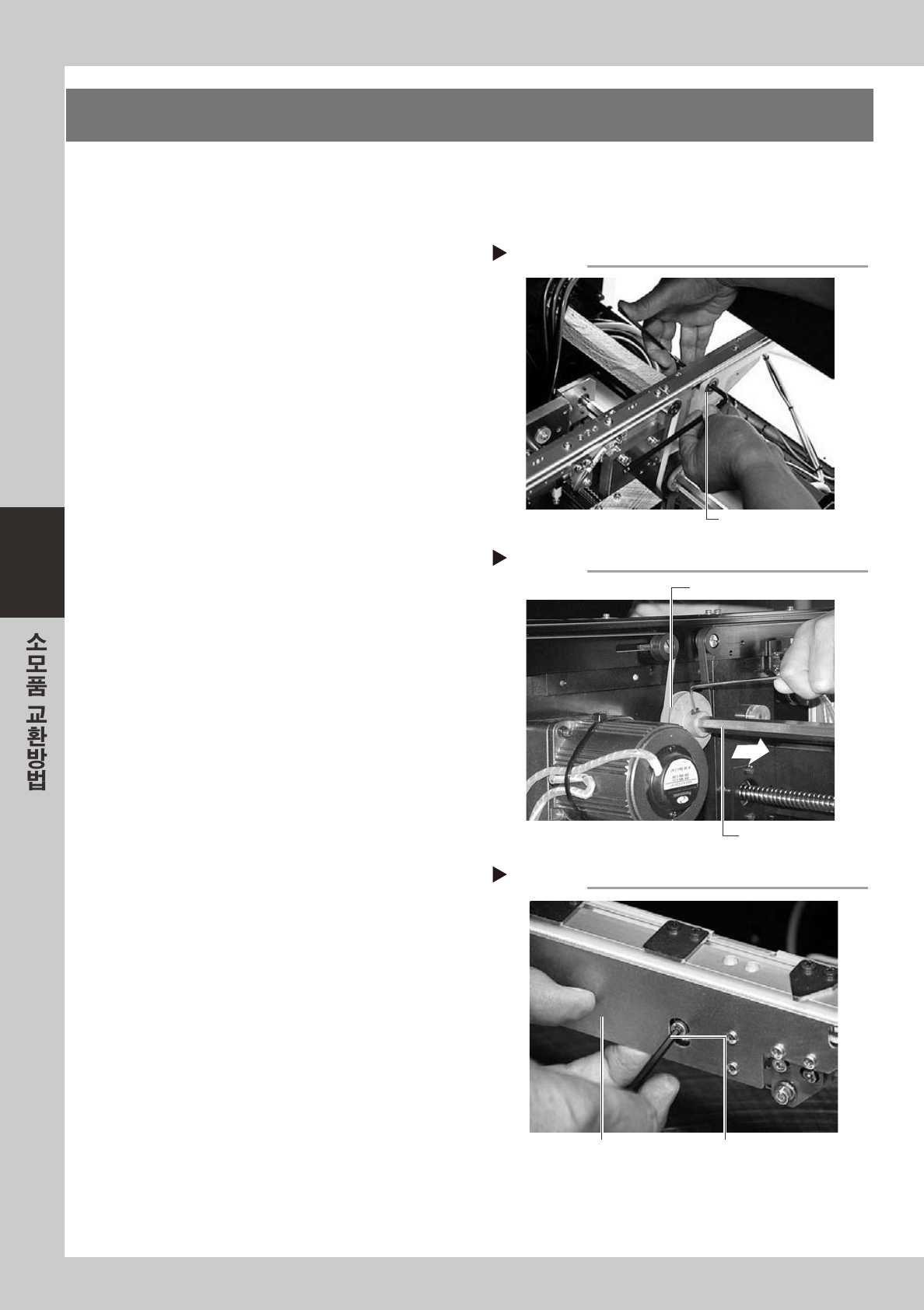

샤프트 분리
Step 3
샤프트
구동용 풀리
벨트텐션 풀기
Step 2
텐션 볼트
기판클램프 Assy의 분리
Step 4
기판클램프 Assy 고정볼트기판클램프Assy
4-9
4
5
컨베이어로부터 벨트를 분리합니다 .
57430-F9-00
6
반송부를 청소합니다 .
컨베이어플레임과기판가이드의틈새를가는브
러쉬 ,또는약한에어블로우로청소해주십시오 .
7
새 벨트를 장착합니다 .
1. 새벨트를풀리에걸면서임시장착해주십시
오 .
2. 샤프트를풀리에접속해서볼트를조립하여주
십시오 .
3. 텐션볼트를이동시켜텐션을걸고볼트를조여
주십시오 .
8
기판클램프 ASSY 를 장착합니다 .
1. 기판클램프ASSY 를원위치에끼워서고정볼
트로임시고정합니다 .
2. [ 장치 ]-「컨베이어」화면의[ 기판클램프 ]
번튼을눌러서클램프시킨상태에서임시고정
한볼트를단단히조여주십시오 .
57431-F9-10
c
주의
조정시에는에어를접속해서기판클램프가올라간상태에서
작업해주십시오 .
9
벨트의 장착상태를 확인합니다 .
1. [ 장치 ]-「컨베이어」화면의[ 기판클램프 ]
버튼을다시눌러서언클램프합니다 .이때 ,
기판클램프선단의위치가벨트상면보다약
0.5mm아래위치에있는지확인해주십시오 .
2. [ 장치 ]-「컨베이어」화면의컨베이어구동버
튼인[ 좌 ][ 우 ] 버튼으로벨트를회전시켜동
작을확인해주십시오 .
3. 컨베이어벨트의회전이불규칙하거나 ,벨트
의느슨함이클경우는 ,텐션볼트의위치를
조정해서다시회전시켜서확인하면서조정해
주십시오 .

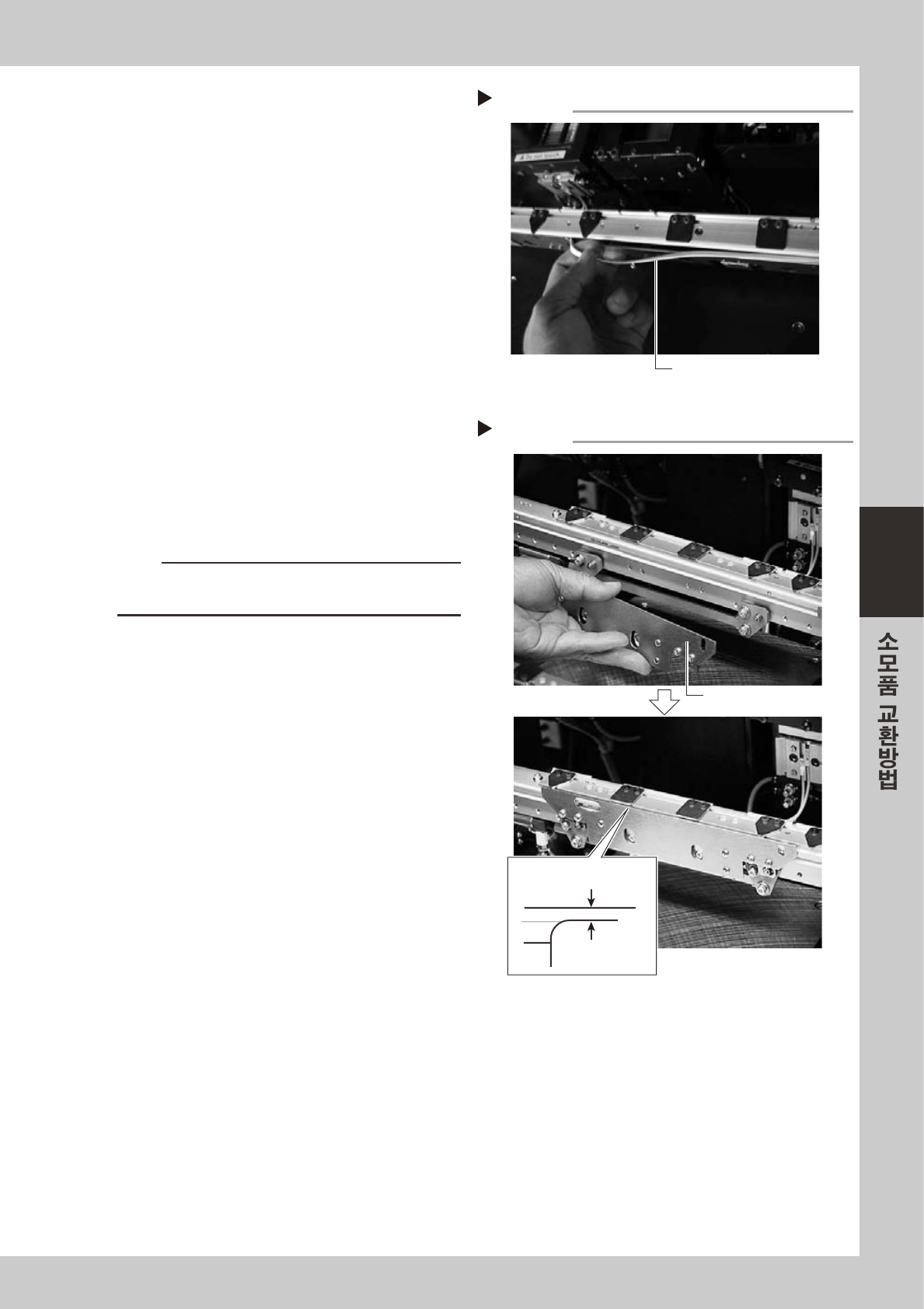

컨베이어로부터 벨트분리
Step 5
벨트를 빼낸다
기판클램프 Assy를 장착
Step 8
기판클램프 Assy
0.5 mm
기판클램프
