1 Serviceanleitung Linearmotor Sekundärteil SIPLAC E HS-50 Linearmotor Sekundärteil HS-50 1.3 Umbau Magnete mit Abdeckblech Ausgabe 02/2009 10 : Klipsen Sie die Auflage schienen auf die Bo hr ungen der Schraub en der Mag…
Linearmotor Sekundärteil HS-50 1 Serviceanleitung Linearmotor Sekundärteil SIPLACE HS-50
Ausgabe 02/2009 1.3 Umbau Magnete mit Abdeckblech
9

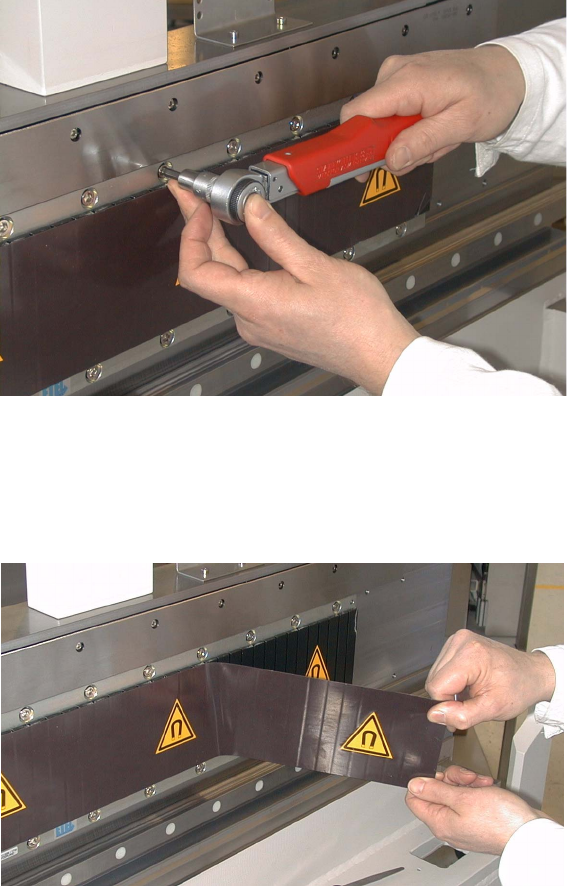

: Befestigen Sie die Magnetplatte mit allen Schrauben.
: Ziehen Sie die Schrauben mit dem Inbusschlüssel an.
1
1
: Entfernen Sie die Fühlerlehren.
: Ziehen Sie die Schutzfolie von der Magnetplatte ab.
1
1
1
1
1
1
1
1 Serviceanleitung Linearmotor Sekundärteil SIPLACE HS-50 Linearmotor Sekundärteil HS-50
1.3 Umbau Magnete mit Abdeckblech Ausgabe 02/2009
10

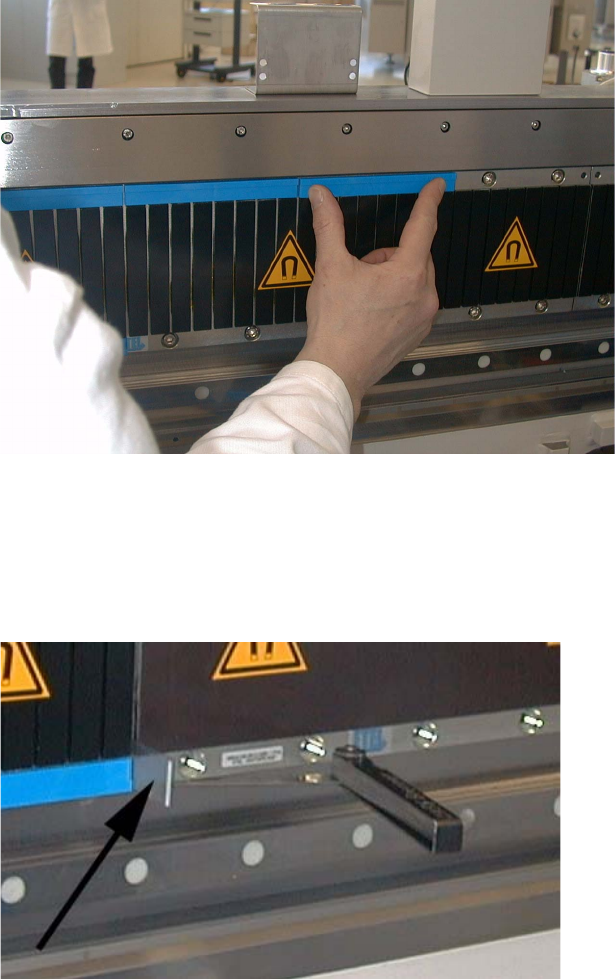

: Klipsen Sie die Auflageschienen auf die Bohrungen der Schrauben der Magnetplatte.
1
1
: Bevor Sie die zweite Magnetplatte (links davon) ansetzen, legen Sie einen nichtmagnetischen
Distanzhalter (z.B. Folien für Inkrementalgeber) der Stärke 0,8 mm zwischen die Magnetplat-
ten. Sie ziehen sich sonst magnetisch an und lassen sich schwer voneinander trennen.
1
1
: Setzen Sie die zweite Magnetplatte an den Distanzhalter.
1
1
1
Linearmotor Sekundärteil HS-50 1 Serviceanleitung Linearmotor Sekundärteil SIPLACE HS-50
Ausgabe 02/2009 1.3 Umbau Magnete mit Abdeckblech
11

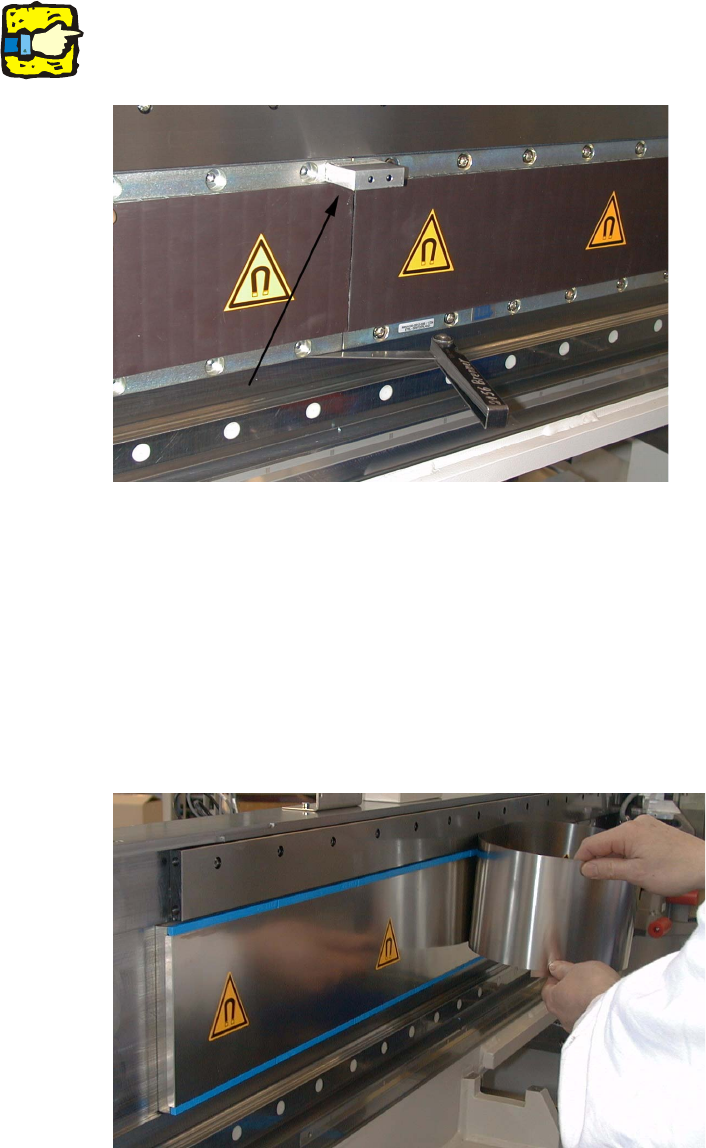

: Setzen Sie den Distanzklotz in die beiden Bohrungen oben an den Magnetplatten ein.
1
Denken Sie auch an die Fühlerlehren! 1
1
1
1
: Befestigen Sie die Magnetplatte mit allen Schrauben und ziehen Sie sie mit dem Drehmoment-
schlüssel fest.
: Entfernen Sie den Distanzhalter, den Distanzklotz und die Fühlerlehren.
: Klipsen Sie die Auflageschienen auf die Bohrungen der Schrauben der Magnetplatte.
: Legen Sie das Abdeckblech auf die Magnetplatte. Achten Sie darauf, daß das Blech innerhalb
der Aussparung der Auflageschienen liegt.
1
