Linearmotor Sekundärteil HS-50 1 Serviceanleitung Linearmotor Sekundärteil SIPLACE HS-50 Ausgabe 02/2009 1.4 Magnete mit Folie 13 1.4 Magnete mit Folie Der Sekundärte il eines Bestückbereich s einer HS-50 besteht au s 4 …
1 Serviceanleitung Linearmotor Sekundärteil SIPLACE HS-50 Linearmotor Sekundärteil HS-50
1.3 Umbau Magnete mit Abdeckblech Ausgabe 02/2009
12

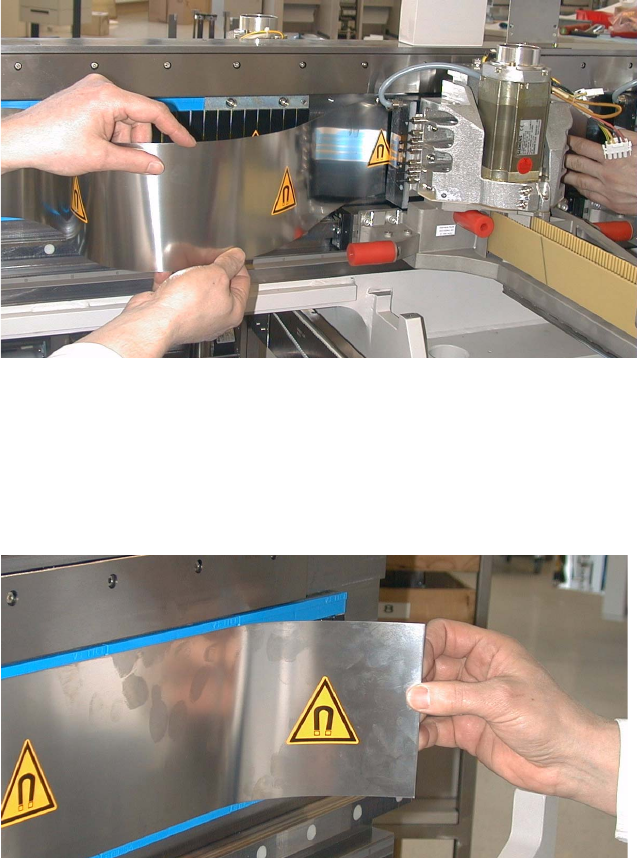

: Führen Sie das Abdeckblech hinter den Portalen vorbei.
: Schieben Sie die beiden Portale ganz nach links.
: Rollen Sie das Blech rechts neben den Portalen zu einer Rolle und klammern Sie diese fest,
damit sie nicht aufgeht.
1
1
: Montieren Sie jetzt die große Magnetplatte rechts neben der mittleren und die kleine ganz
rechts analog den anderen.
: Legen Sie das aufgerollte Abdeckblech über alle Magnetplatten.
1
1
: Entfernen Sie alle Werzeuge und Hilfsmittel aus dem Bestückautomaten.
: Montieren Sie genauso die Magnetplatten auf der anderen Seite des Bestückautomaten.
Linearmotor Sekundärteil HS-50 1 Serviceanleitung Linearmotor Sekundärteil SIPLACE HS-50
Ausgabe 02/2009 1.4 Magnete mit Folie
13
1.4 Magnete mit Folie
Der Sekundärteil eines Bestückbereichs einer HS-50 besteht aus 4 Teilen: 1
– Magnete mit Folie, 512 mm Einheit Art.-Nr. 00335627S02 3 Stück
– Magnete mit Folie, 128 mm Einheit Art.-Nr. 00333149S02 1 Stück
1
Der Umbau von Maschinen, die mit Magneten mit Folie ausgerüstet sind, erfolgt auf die gleiche
Weise wie in dieser Anleitung beschrieben, mit folgenden Unterschieden: 1
– Die Magneten sind seitlich auf Anschlag verbaut, es ist keine Distanz zwischen den Magneten
zu beachten. Es ist nur die Distanz von 1 mm unter den Magneten zu beachten.
– Es wird kein Abdeckblech und keine Auflageschienen auf die Magneten montiert.
1

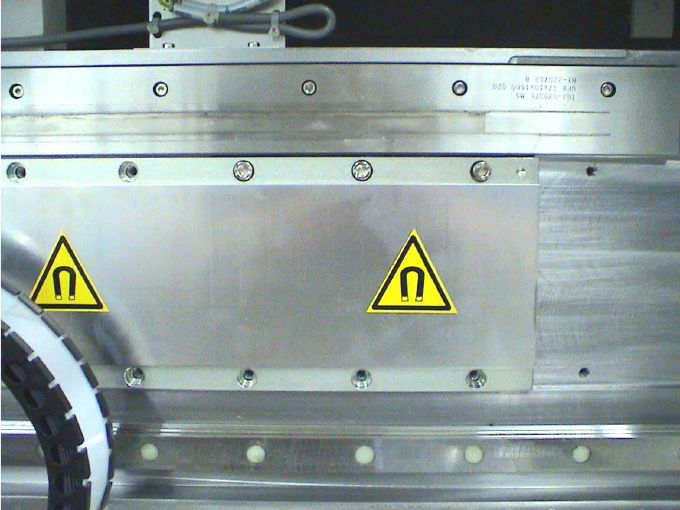

Abb. 1.10 - 1 Magnet mit Folie
1 Serviceanleitung Linearmotor Sekundärteil SIPLACE HS-50 Linearmotor Sekundärteil HS-50
1.4 Magnete mit Folie Ausgabe 02/2009
14
