1.3 Einbau der Hülsen
: Docken Sie den jeweiligen BE-Wagen vom Bestückautomaten ab.
: Entfernen Sie die Gurtrollen und Bleche aus dem Gurtcontainer.
: Nehmen Sie die Stangen, auf denen die Gurtrollen abgestellt sind, heraus (2 Schrauben pro
Stange).
1
: Schrauben Sie den Winkel an einem Ende der Stange ab (1 Schraube).
1

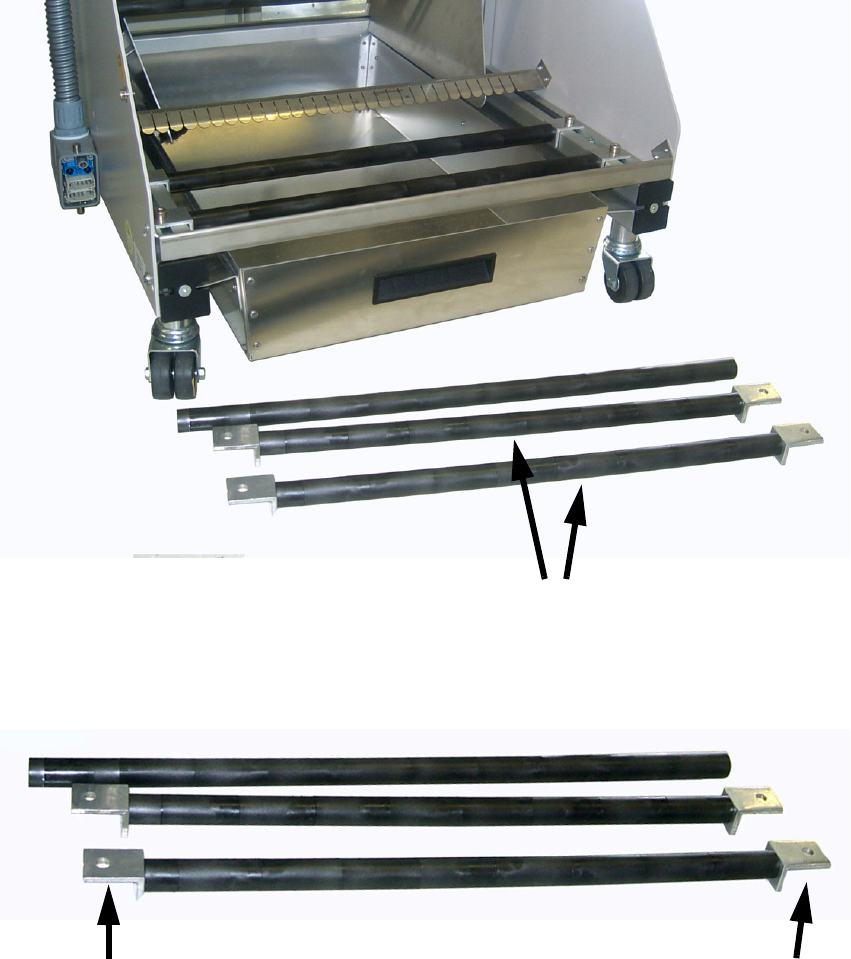

Stangen
Winkel
Winkel
1 Nachrüstanleitung Hülsen für BE-Wagen SIPLACE D1 / D2 / D4 Hülsen
Ausgabe 04/2007
8
: Nehmen Sie die Hülsen von den Stangen ab.
1
Verwahren Sie die abgenommenen Hülsen getrennt von den neuen, um diese nicht miteinander
zu verwechseln. 1
1
1
: Schieben Sie die neuen Hülsen aus dem Nachrüstsatz (D1 / D2) bzw. zwei Nachrüstsätzen
(D4) auf die Stangen.
Es gibt lange und kurze Hülsen, mit den kurzen können Zwischenräume ausgefüllt werden.
1
: Schrauben Sie die Winkel wieder auf die Stangen.
: Schrauben Sie die Stangen in den BE-Wagen.
Hülsen
Hülsen 1 Nachrüstanleitung Hülsen für BE-Wagen SIPLACE D1 / D2 / D4
Ausgabe 04/2007
9
1.4 Kennzeichnung der umgebauten BE-Wagen
Um die BE-Wagen zu kennzeichnen, die bereits mit den neuen Hülsen ausgestattet sind, wird
(vom angedockten BE-Wagen aus gesehen) links vorne ein selbstklebender grüner Punkt aufge-
klebt. 1
: Entnehmen Sie ein oder mehrere Gurtrollenbleche (falls im BE-Wagen), um die Aufklebeposi-
tion zu erreichen.
: Kleben Sie den Punkt auf den vorderen Winkel, mit dem die vordere Stange angeschraubt ist.
1
1
: Stellen Sie die Bleche und Gurtrollen in den BE-Wagen.
: Docken Sie den BE-Wagen an den Bestückautomaten an.
: Wiederholen Sie die Tätigkeiten an allen BE-Wagen des jeweiligen Bestückautomaten.
Position für Aufkleber
Aufkleber
Auflagewinkel
für Stangen
