SPG2 EJP1BC-MB-04 OM-02 生产数据 编辑 数据确认 修改数据 ( 发生错误时 ) 5 4 修改错误处 2 3 至显示全部数据名称为止 , 重复步骤 和 。 4-1-10 操作篇 4-1-10 1 记录错误内容 ( 发生下一个错误时 , 即显示 ) 1 2 1 1 4 1 5 2 ●执行生产数据的检查。 ●没有发生错误时，返回到原来画面 。 ( 需要切换到数据修改画面时 ) 按想要切换生产数据的选项卡。 ( 返回初期…
SPG2 EJP1BC-MB-04OM-02
生产数据
编辑

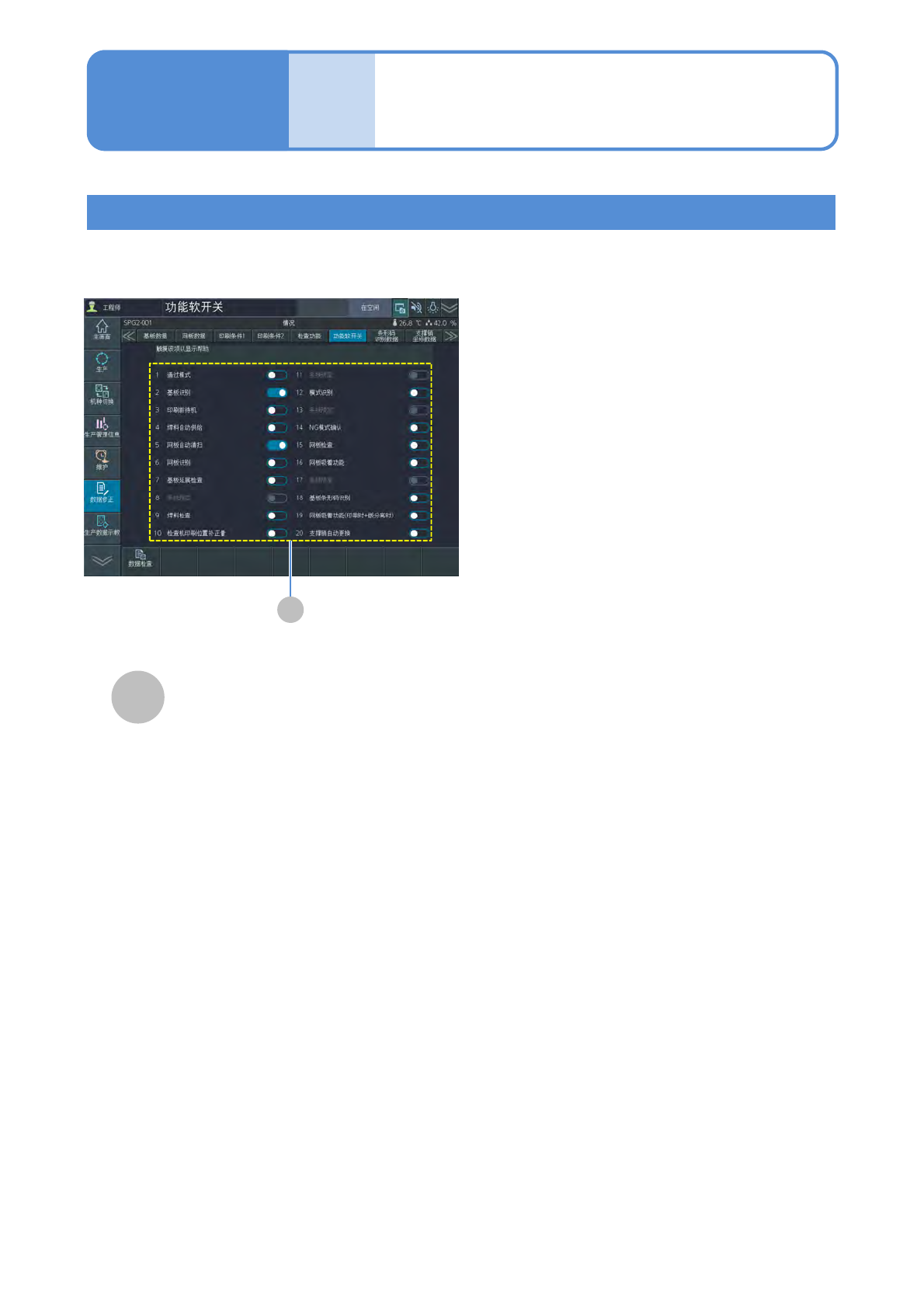

触摸键的编辑 2
编辑要点
触摸键
●通过模式
只传送基板,进行自动运转。有关基板定
位、识别、印刷,不自动进行。
●基板识别
进行基板识别,以识别补正为基准进行印
刷。
●印刷前待机
后工程发出信号后再开始印刷。
●焊料自动供给（选购件）
在「印刷计数器」设定的条件,进行自动
供给。
●网板自动清扫
在「清扫数据」设定的条件,进行网板清
扫。
●网板识别
自动运转中最先进行网板识别,再进行基
板和网板的位置调整。
●基板延展检查
基板识别时,测定A、 B点之间距离,如果
和登录基板有0.5 mm以上的偏差时,使
其停止作业。
●焊料检查：
在生产中进行焊料的检查。(*1)
4-1-9-2
操作篇
4-1-9
A
A
●检查机印刷位置补正量
以检查机的位置偏移FB数据为基础，进
行印刷位置的补正。
●模式识别
识别各模式的位置偏移后进行补正。
●NG模式确认
当在模式识别下存在超出「模式位置偏
移容许值」的模式时，可单一停止，并
不执行印刷而抽出基板。
●网板检查
在生产中进行网板检查。(*1)
●网板吸着功能
在生产中、印刷时，执行网板吸着。
●基板条形码识别
在生产中，通过照相机读取刻印在基板
上的条形码。
●网板吸着功能(印刷时＋版分离时)
在生产中、印刷时和版分离时，执行网
版吸着。
●支撑销自动更换(选购件)
在设定在“支撑销坐标数据”上的坐标
上，自动执行配置。
在超出基板宽度(W=460)的基板尺寸下，
不能使用这个功能。
*1 : 详细内容，参照｢焊料检查使用说明书｣。
SPG2 EJP1BC-MB-04OM-02
生产数据
编辑

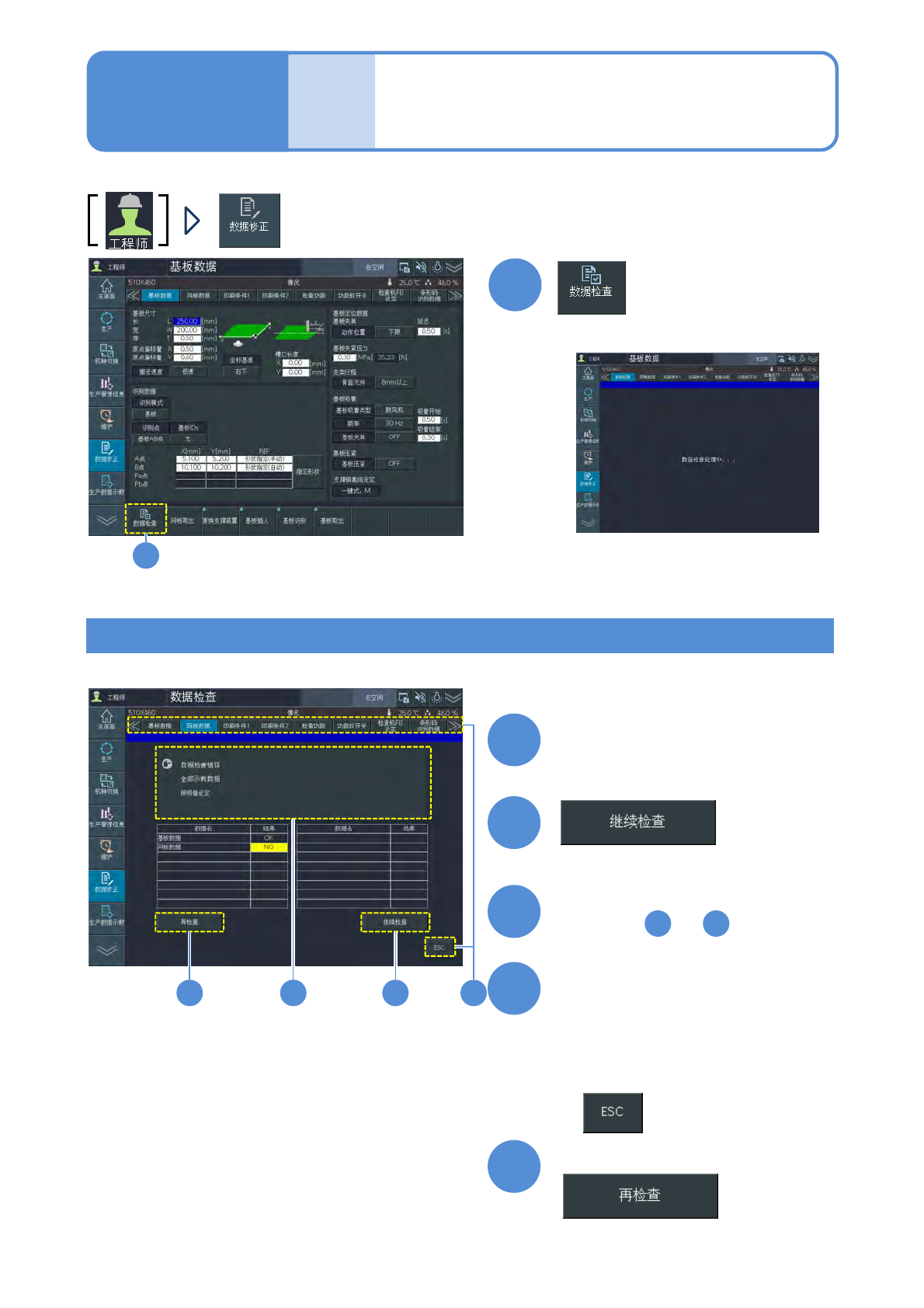

数据确认
修改数据(发生错误时)
5
4
修改错误处
2
3
至显示全部数据名称为止,
重复步骤 和 。
4-1-10
操作篇
4-1-10
1
记录错误内容
(发生下一个错误时,即显示)
1 2
1
1
415 2
●执行生产数据的检查。
●没有发生错误时，返回到原来画面。
(需要切换到数据修改画面时)
按想要切换生产数据的选项卡。
(返回初期画面时)
修改了全部的错误后
SPG2 EJP1BC-MB-04OM-02
4-1-11-1
生产数据
编辑
操作篇
4-1-11
各画面转移方法
检查机FB设定的编辑1
检查机FB设定需要进行LNB连接规格与“APC系统”、“其他公司检查机I/F软件”的许可证登录。(→维护篇 P.5-
2-3)
对象锡膏指定
“开口尺寸”
对象锡膏指定
“回路编号”
对象锡膏指定
“开口尺寸”
对象锡膏指定
“回路编号”
