SPG2 EJP1BC-MB-04 OM-02 4-1-1 1 -2 照明数据 / 亮度数据 网板识别点 CAD 数据 清扫数据 网板检查模式 “使用”
SPG2 EJP1BC-MB-04OM-02
4-1-11-1
生产数据
编辑
操作篇

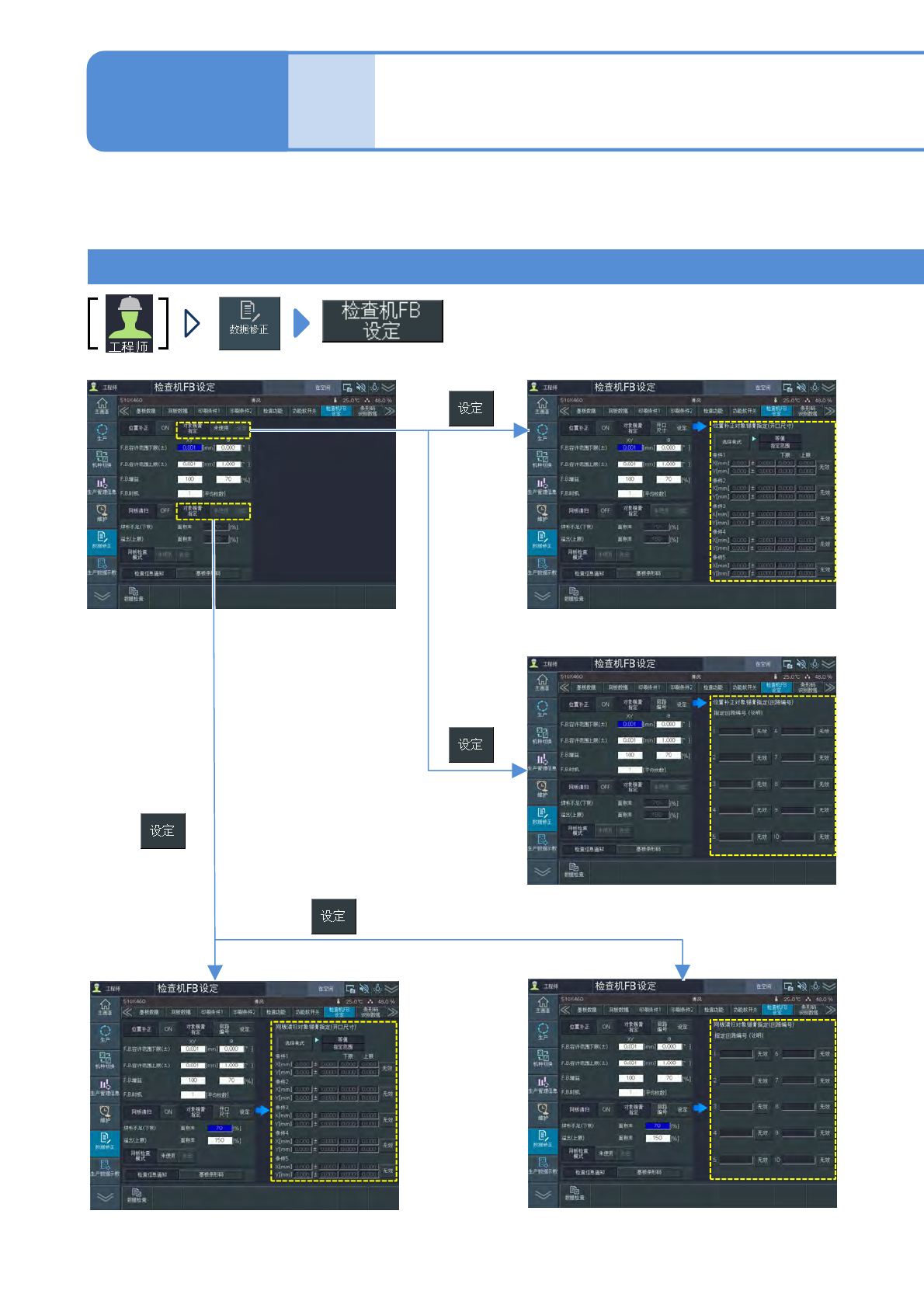

4-1-11
各画面转移方法
检查机FB设定的编辑1
检查机FB设定需要进行LNB连接规格与“APC系统”、“其他公司检查机I/F软件”的许可证登录。(→维护篇 P.5-
2-3)
对象锡膏指定
“开口尺寸”
对象锡膏指定
“回路编号”
对象锡膏指定
“开口尺寸”
对象锡膏指定
“回路编号”

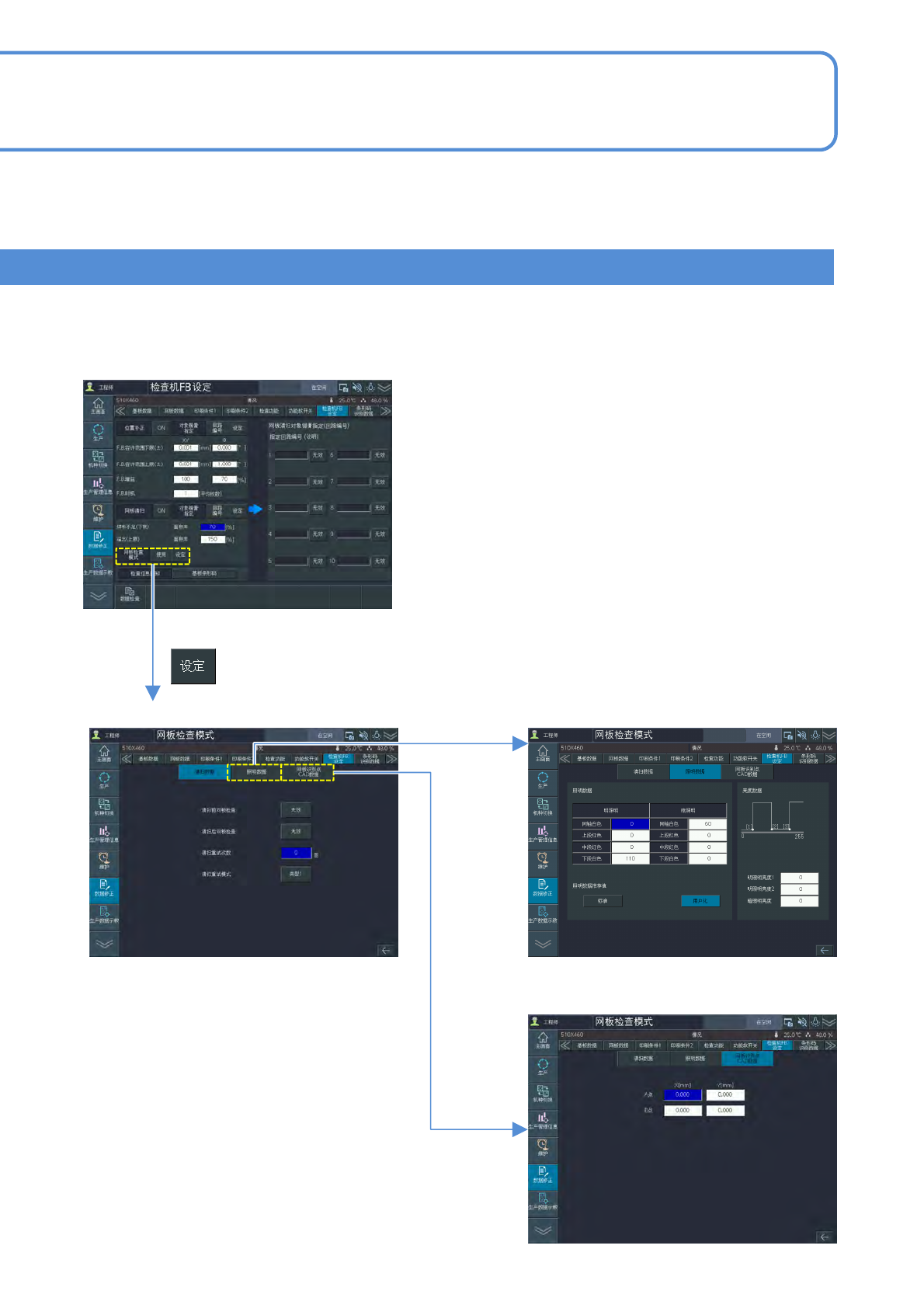

SPG2 EJP1BC-MB-04OM-02
4-1-11-2
照明数据/亮度数据
网板识别点CAD数据
清扫数据
网板检查模式
“使用”
SPG2 EJP1BC-MB-04OM-02
4-1-11-3
A
A
00.001
-0.001
1.000-1.000
C B
根据需要,编辑各项目。
生产数据
编辑
操作篇
4-1-11

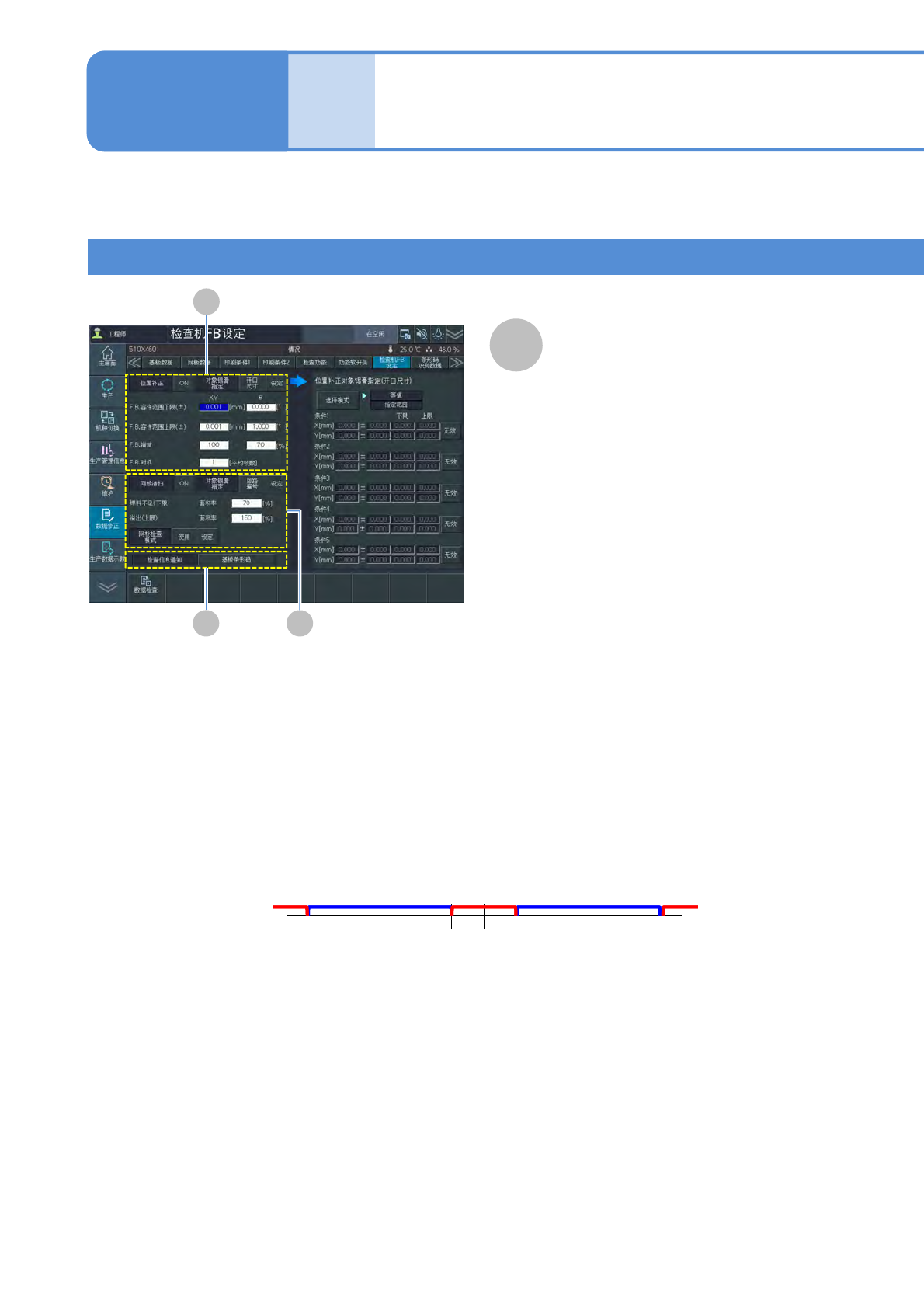

通过“检查机FB设定”画面进行编辑
●位置补正
选择“ON”(有效)或者“OFF”(无效)。
●对象锡膏指定
从以下项目中选择:
“未使用”(全部数据为有效对象)
“开口尺寸”
“回路编号”
●F.B.容许范围下限(±)
F.B.容许范围上限(±)
对将位置补正设为有效时的检查结
果偏移量的上限、下限进行设定。
●F.B.增益
对将位置补正设为有效时的检查结
果偏移量的反映量进行设定。
●F.B.时机
对执行位置补正之际，通过以往的
多少数据获取平均值进行设定。
印刷位置补正
通过“检查机FB设定”画面进行编辑
参考:
将F.B.容许值下限(±)设为0.001、
将F.B.容许值上限(±)设为1.000时的F.B.对象
F.B.对象 F.B.对象F.B.对象外
检查机FB设定的编辑 2
