SPG2 EJP1BC-SF-00CM-00 Ｖ 1-1 1-1 -3 焊料自动供给轴马达 (HX- 軸 ) XY 工作台基板 夹具夹扣 ON 焊料自动供给 ON 焊料电位器的更换 焊料供给右 焊料供给左 焊料罐吸附 ON 高度传感器下降 升降机轴马达 支撑轴马达 焊料自动供给单元 基板定位升降机 安全注意事项 2 高度传感器激光 Ｖ 工作台 Y 轴马达 XY 工作台 在执行以下的动作时，所记载单元将受安全电路 的影响而停止。 ・ 按下…
SPG2 EJP1BC-SF-00CM-00
1-1-2
危险
网板清洁作业时
使用推荐溶剂
(否则会因引火而导致爆炸或者火灾)
如果感觉到危险或异常,按紧急停止开关
(若继续运转,会发生事故）
●按下后，设备即会停止。
(但是能量并没有完全被切断)
[解除方法]
重新开始运转时，请确认已消除
了危险或异常后，再向右拧转紧
急停止开关。
SPG2 EJP1BC-SF-00CM-00
Ｖ
1-1

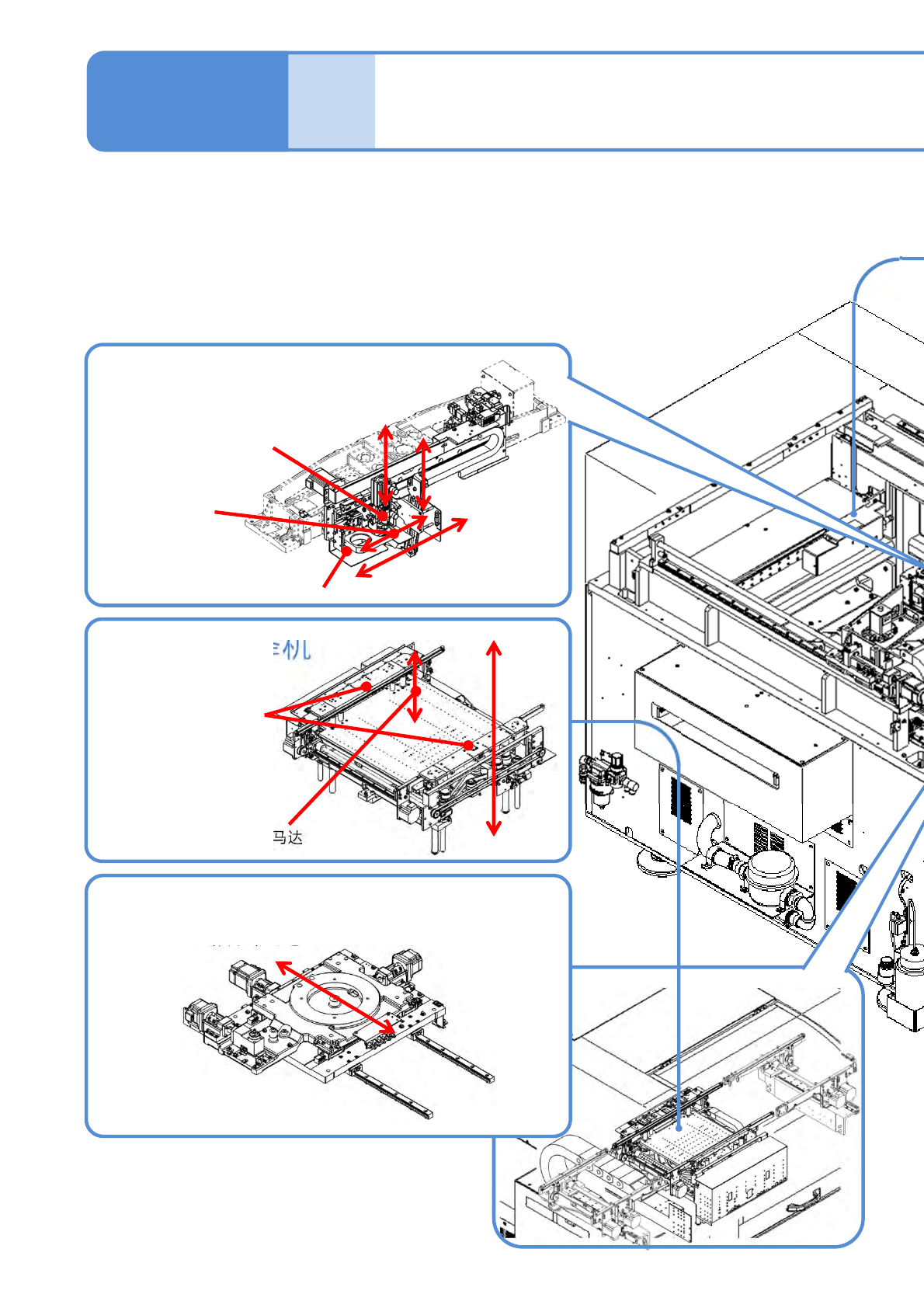

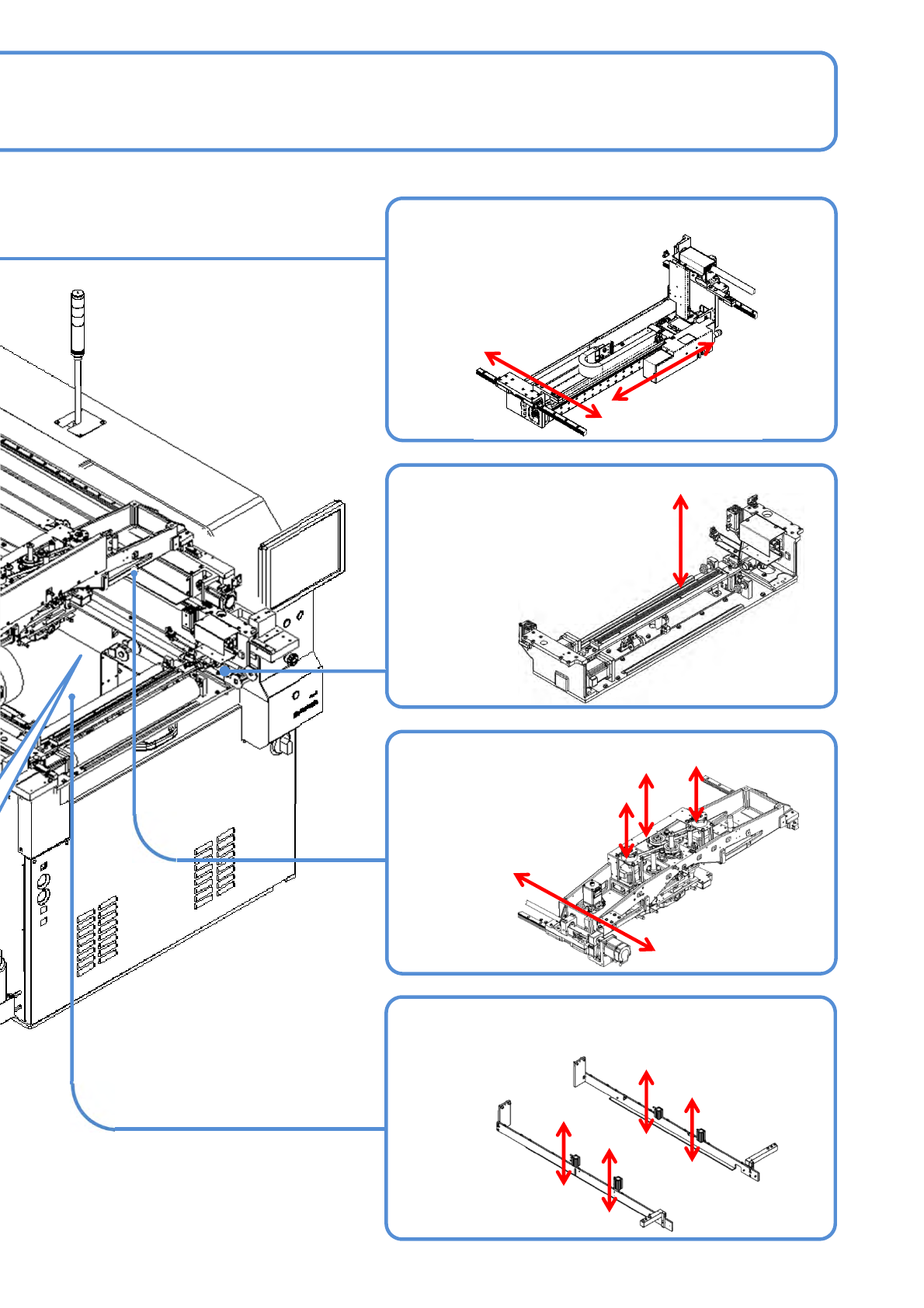

1-1-3
焊料自动供给轴马达
(HX-軸)
XY工作台基板
夹具夹扣ON
焊料自动供给ON
焊料电位器的更换
焊料供给右
焊料供给左
焊料罐吸附ON
高度传感器下降
升降机轴马达
支撑轴马达
焊料自动供给单元
基板定位升降机
安全注意事项 2
高度传感器激光
Ｖ
工作台Y轴马达
XY工作台
在执行以下的动作时，所记载单元将受安全电路
的影响而停止。
・按下了紧急停止开关时
・打开了安全盖时
・遮住了搬送开口部传感器时
SPG2 EJP1BC-SF-00CM-00
1-1-4
刮刀头
网板支架
照相机X轴马达
照相机Y轴马达
识别单元
清洁吸引部上升
网板清洁单元
F侧刮刀Z轴马达
R侧刮刀Z轴马达
网版自动定位下降
刮刀轴马达
网板夹具ON
