SPG2 EJP1BC-MB-04 OM-02 4-2-4 -2 6 7 9 8 + + 10 10 6 7 + 8 9 确认提示 识别校正 (2 处 ) 结束 ●多点识别时 , 需要识别的标记 , 按顺序反复步 骤 和 。 6 7 确认识别动作是否正常 ( 示教后的内容反映到识别数据中 )
SPG2 EJP1BC-MB-04OM-02
识别标记
生产数据
校正

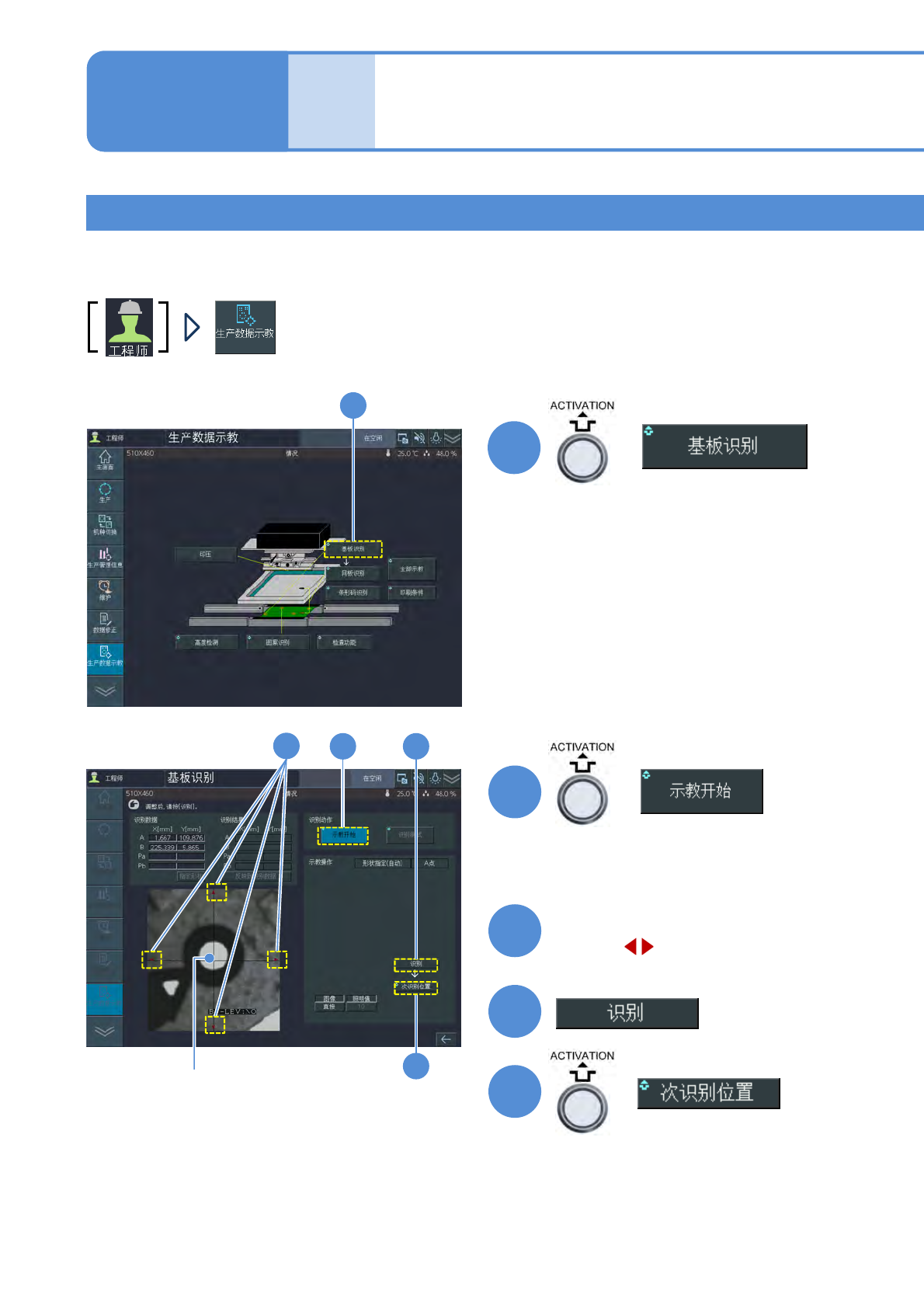

基板识别校正 1
形状指定识别(自动)
4-2-4-1
操作篇
4-2-4
准备：●把[整体校正](→P.4-1-6-1)设定为「不使用」。
●传入基板
●没有基板时,传入基板。
(基板传入,自动进行识别)
■「生产数据校正」画面
识别校正(第1个)结束
●认识错误时,确认识别标记的
位置、形状、尺寸和颜色。
用▲▼ 移动标记
识别标记不在十字线上时
1
+
+
4
5
3
2
+
2 4
5
3
1
(移动到下一个识别标记位置,
进行识别)
SPG2 EJP1BC-MB-04OM-02
4-2-4-2
6
7
9
8
+
+
10
10
6
7
+
8
9

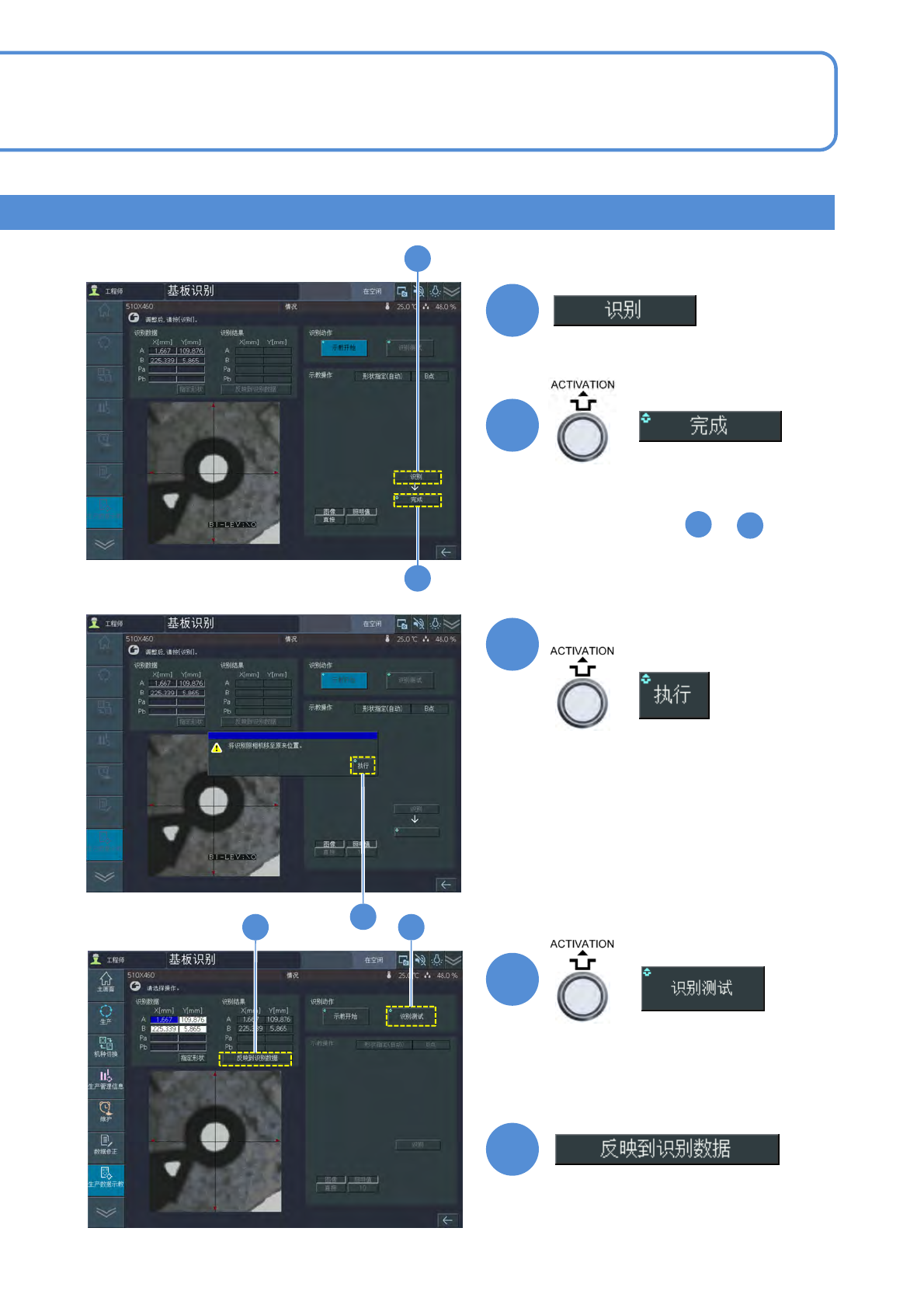

确认提示
识别校正(2处)结束
●多点识别时,需要识别的标记,
按顺序反复步骤 和 。
6
7
确认识别动作是否正常
(示教后的内容反映到识别数据中)
SPG2 EJP1BC-MB-04OM-02
生产数据
校正
●调整到标记为白色(黑色),背景为黑色
(白色)。
●照明2～4也进行同样调整。

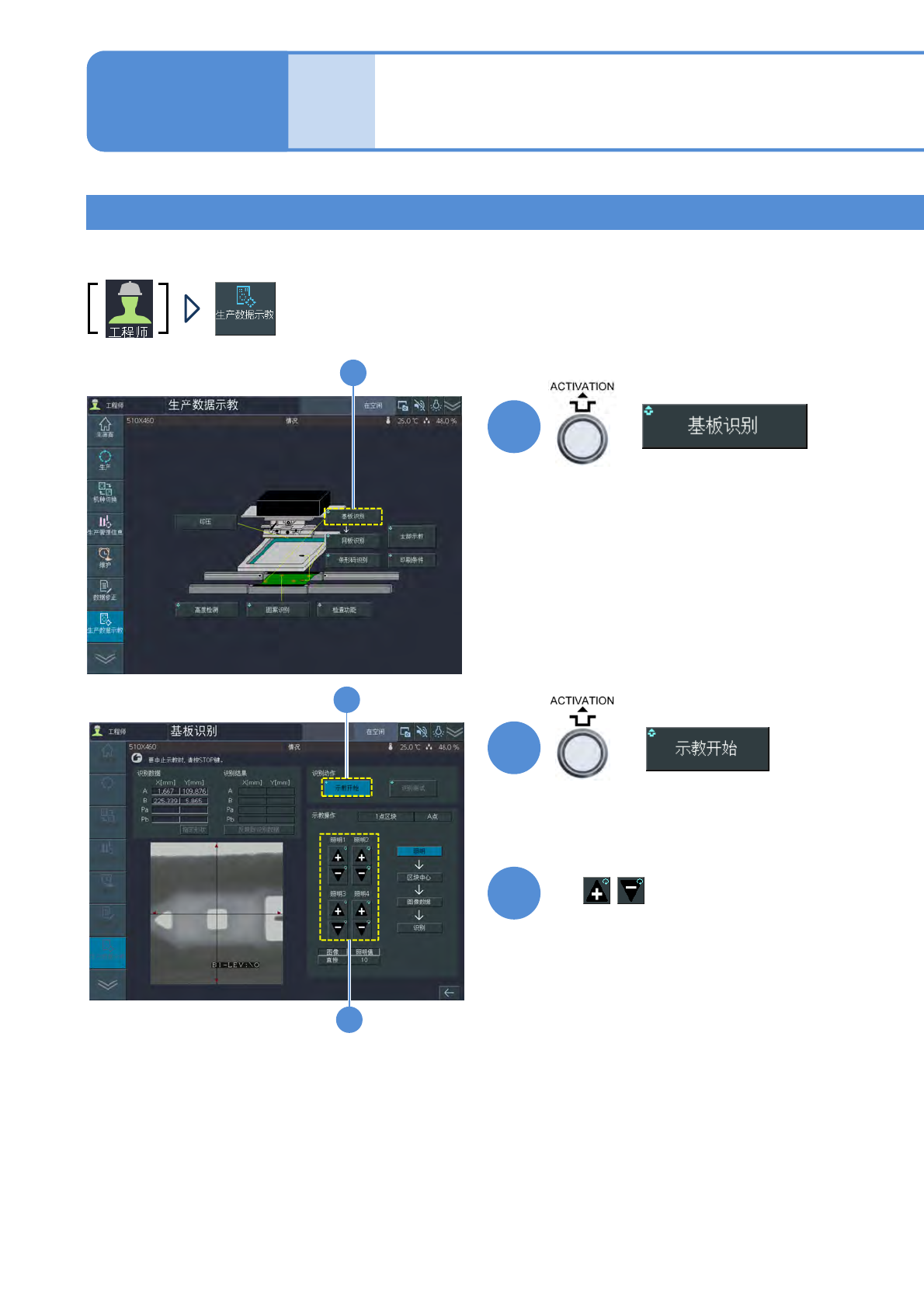

基板识别校正 2
图形匹配识别1
4-2-4-3
操作篇
4-2-4
准备：●把[整体校正](→P.4-1-6-1)设定为「不使用」。
使用图形匹配时,请在基板识别数据的[REF选择]下设定1点区块。
1
+
2
+
3
2
3
1
●没有基板时,传入基板。
(基板传入,自动进行识别)
用 设定照明1的照明值
