SPG2 EJP1BC-MB-04 OM-02 4-2-8 -3 识别测试 1 + ( 对全部模式执行识别确认 ) 2 B PTN 显示模式的编号。 C 模式偏移量 X 、 Y 为确认在各模式上正确执行了标记识 别， 显示针对理想贴附位置的偏移量。 D 不良标记 对每个模式显示不良标记的有无。 A 不良基板标记 显示不良基板标记的有无。 模式识别示教 2 生产数据 校正 操作篇 4-2-8 1 2 A B C D
SPG2 EJP1BC-MB-04OM-02
通过 ～ 的步骤进行模式的
识别
7
+
●移动到识别点B点。
8
4
7
9
●还可按 ，以模式2之后的模式识别标记确
认照明值。
●不支持多重模式。
因各模式共通拥有一个的A点、B点识别标记数据，
因此照明值的示教将只对第1个模式实施。
通知
4-2-8-2
7 9
SPG2 EJP1BC-MB-04OM-02

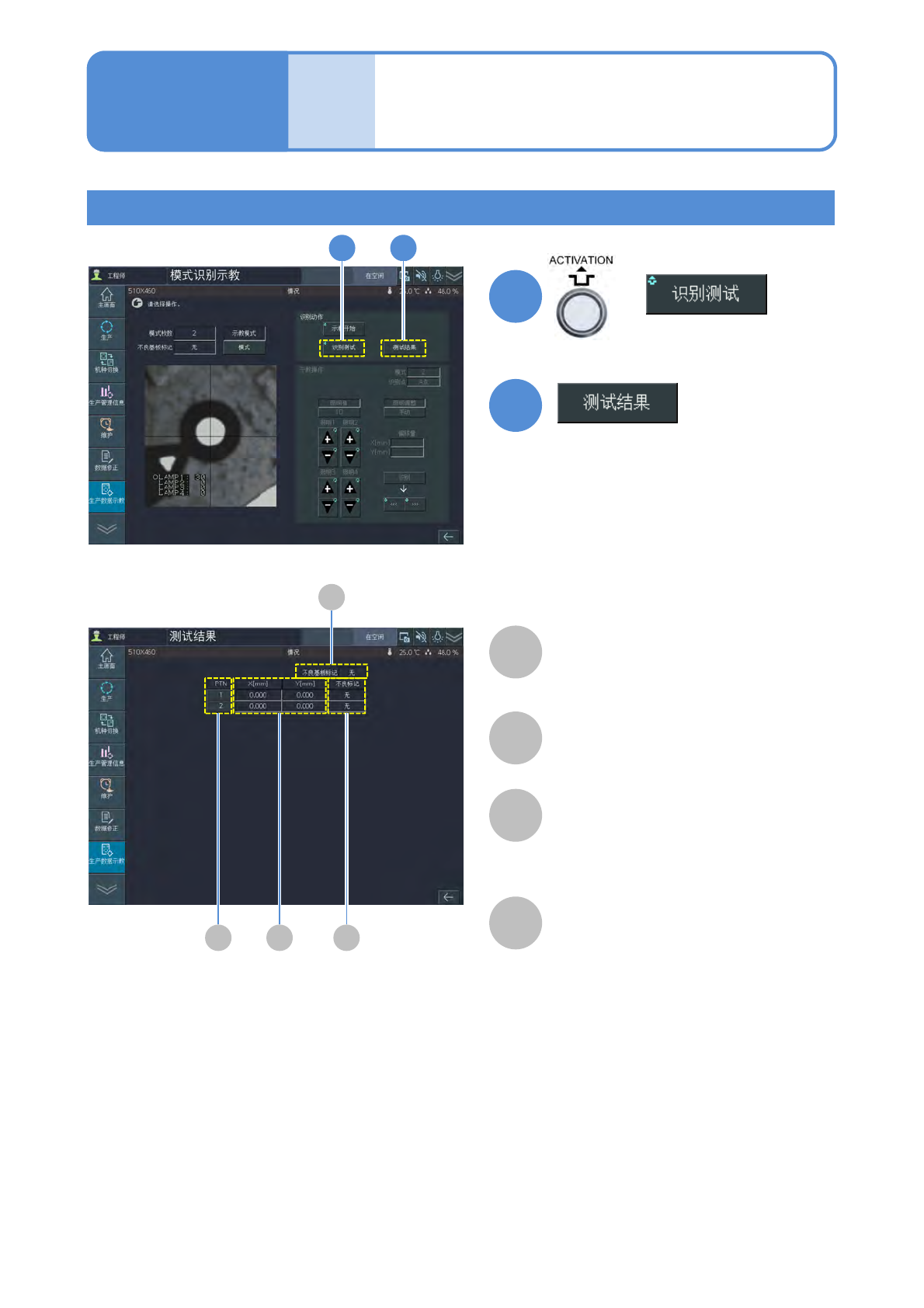

4-2-8-3
识别测试
1
+
(对全部模式执行识别确认)
2
B
PTN
显示模式的编号。
C
模式偏移量X、Y
为确认在各模式上正确执行了标记识别，
显示针对理想贴附位置的偏移量。
D
不良标记
对每个模式显示不良标记的有无。
A
不良基板标记
显示不良基板标记的有无。
模式识别示教 2
生产数据
校正
操作篇
4-2-8
1 2
A
B C D
5
