SPG2 EJP1BC-MB-05 OM-03 5-1-4 -2
SPG2 EJP1BC-MB-05OM-03

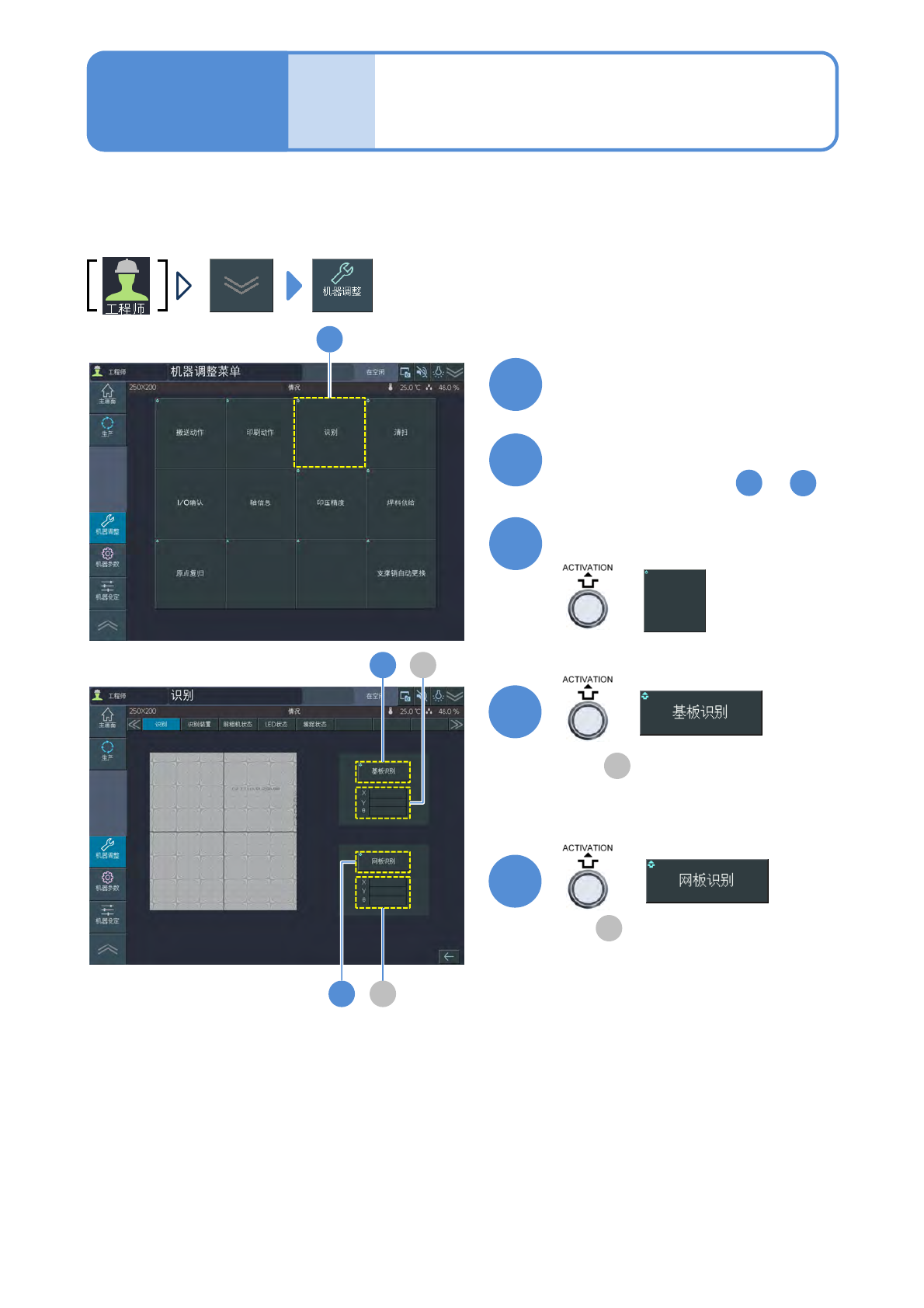

基板识别/网板识别
3
1
2
3
2
3
+
4 A
5 B
4
5
+
+
5-1-4-1
A
B
识别
机器
调整
操作篇
5-1-4
进行基板识别后，对识别点坐标进行补正。
准备: ●将软开关的“基板识别”(→P.4-1-9)设为“ON”。
执行原点复归
(→P.5-1-1)
将基板搬送到基板支架上
通过机器调整菜单
( 将在 上显示识别点坐标的补正值)
(将在 上显示识别点坐标的补正值)
(→“搬送动作”的步骤 ～ )
SPG2 EJP1BC-MB-05OM-03
5-1-4-2
SPG2 EJP1BC-MB-05OM-03
+
1
5-1-5-1
A
+
B
+
C
+
机器
调整

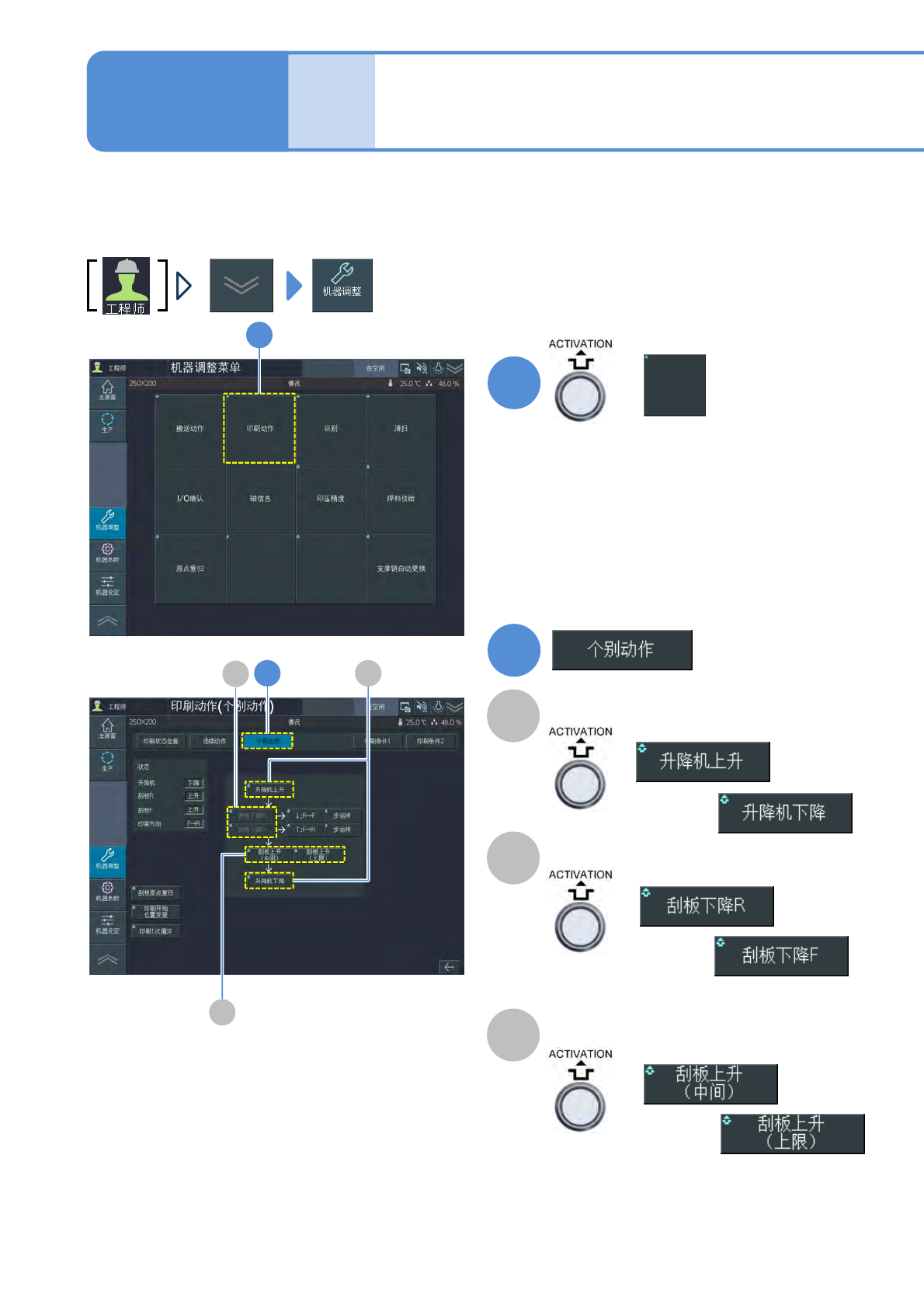

印刷动作的确认
操作篇
5-1-5
确认升降机和刮刀的上升／下降,以及印刷工程的动作。
准备: ●安装网板。
升降机的上升／下降
或
●R:后面、F:前面
刮刀的下降
●中间:移动到中间高度
上限:移动到上限位置
刮刀的上升
或
或
1
印刷动作
A
B
C
2
2
