SPG2 EJP1BC-MB-05 OM-03 输出确认 5-1-8 -2 调整时 , 确认频繁使用的管 子状态 , 使其各部位单独动 作 , 同时确认各动作状态。 ●输出地址的状态 , 以比特形式的名称来显示。 ●处于 ON(1) 的比特 , 是以强调形式显示。 1 1 I/O 确认 I/O 确认 2 3 2 3 按 切换到［输出确认］
SPG2 EJP1BC-MB-05OM-03
5-1-8-1
1
机器
调整
输入／输出确认
操作篇
5-1-8
所有输入地址,以1 秒间隔进行自动取样调查,以比特形式来显示此状态。
输入确认
●输入地址的状态,以比特形式的名称来显示。
●处于ON(1)的比特,是以强调形式显示。
1
I/O确认
I/O确认
■在[入出力详细]和[输入确认]间切换画面
SPG2 EJP1BC-MB-05OM-03
输出确认
5-1-8-2
调整时,确认频繁使用的管子状态,使其各部位单独动作,同时确认各动作状态。
●输出地址的状态,以比特形式的名称来显示。
●处于ON(1)的比特,是以强调形式显示。
1
1
I/O确认
I/O确认
2
3
23
按 切换到［输出确认］
SPG2 EJP1BC-MB-05OM-03
机器
调整

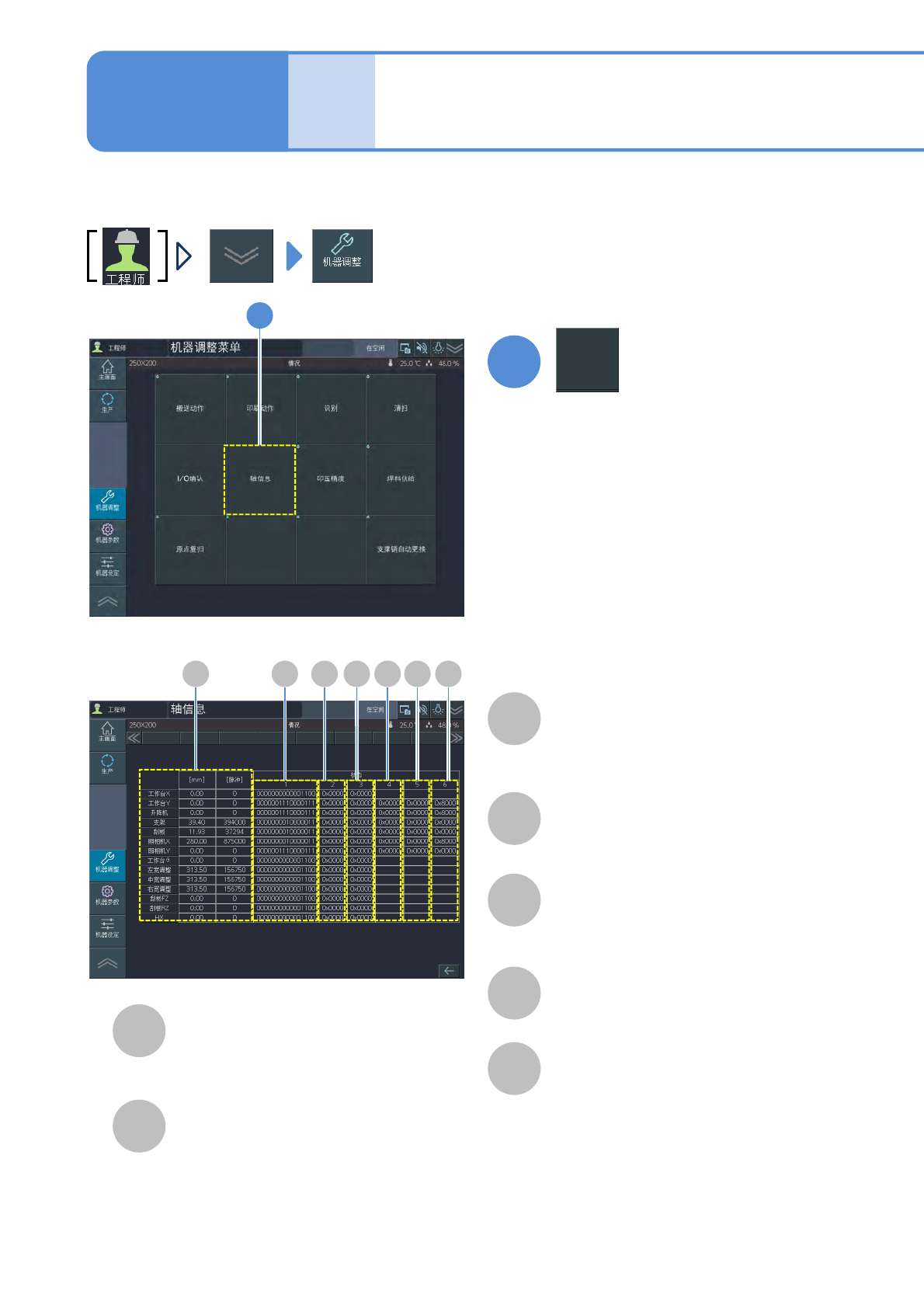

轴信息的确认
确认控制设备的所有轴的位置及状态。
当前位置计数
各轴的现在位置(mm或脉冲单位)。
5-1-9-1
操作篇
5-1-9
状态1
各轴的传感器信息,和伺服驱动器
之间的通信可能状态。
状态2
各轴的联锁信息,
驱动器通信错误信息等。
状态3
伺服增幅器所检测的错误信息。
状态4
错误信息(设定范围外的驱动器参数时)。
状态6
伺服状态等。
●右端的数値在「1」的时候,表示伺服
OFF (无伺服) 状态。
状态5
伺服驱动器所检测的警告信息。。
A
B
C
D
E
F
G
1
1
I/O确认
轴信息
A B C D E F G
