SPG2 使用说明书・操作篇.pdf - 第257页
SPG2 EJP1BC-MB-06 OM-02 6-1-1 -4
SPG2 EJP1BC-MB-06OM-02
6-1-1-3
支持板
金属刮板
M4螺栓、平垫圈
ａ
ｃ
ｄ
ｂ
刮板单元的组装 2
选购件
操作篇
6-1-1
●按照螺栓a、b、c、d的顺序暂时拧紧后，再按照相同的顺序正式拧紧。
●拧紧扭矩: 194 cN･m
* 请在完成角度可变刮刀的组装(包含拆卸清扫)后，执行印压示教。(→4-2-6 印压示教)

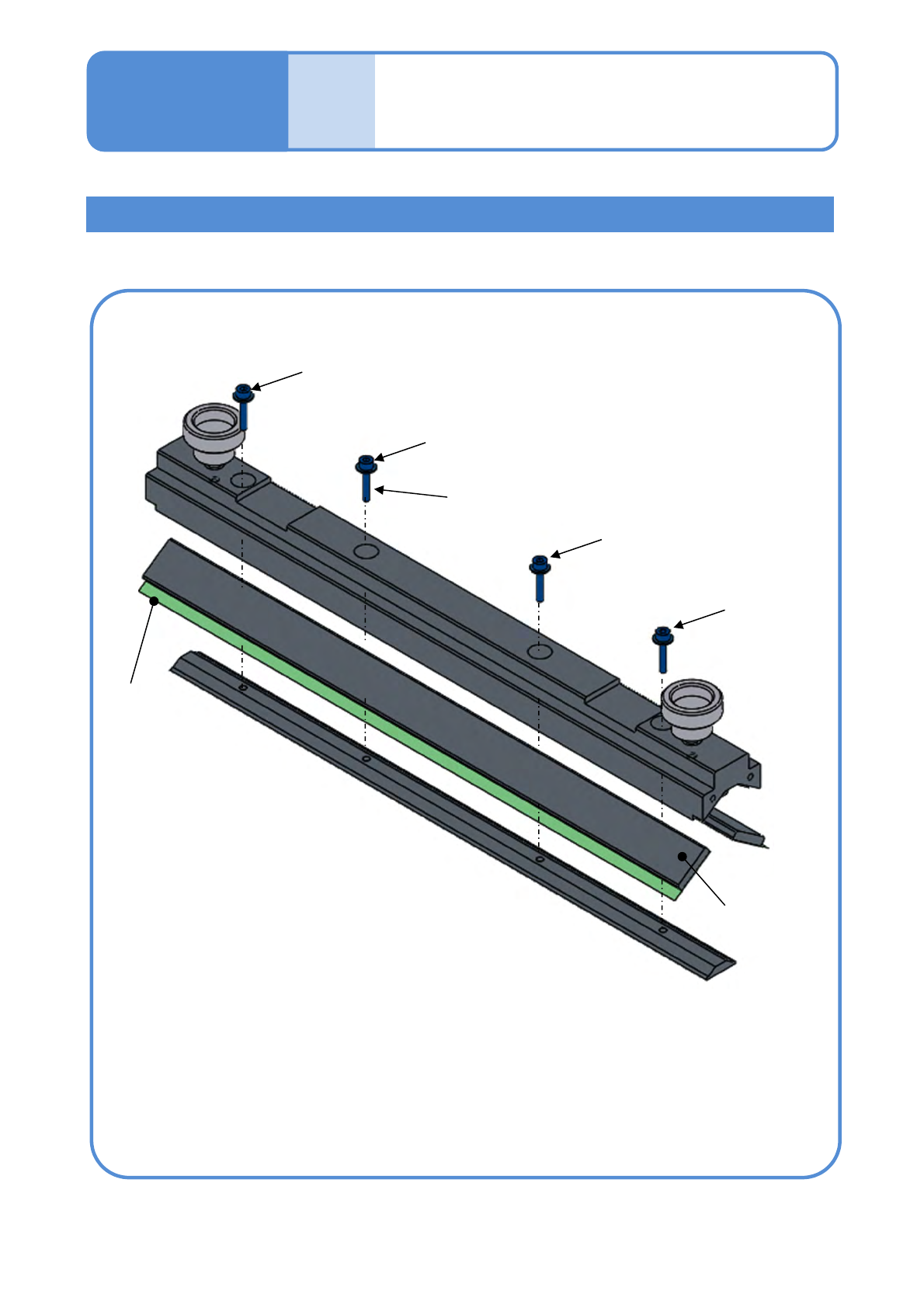

按照以下图解所示，夹住两个机座托板和金属刀片后组装刮板支架。
角度可变刮板用支架的组装
●角度可变用刮板支架不具伸出切换功能。
SPG2 EJP1BC-MB-06OM-02
6-1-1-4
SPG2 EJP1BC-MB-06OM-02
焊料滴漏防止板
螺丝
选购件
操作篇
6-1-2
粘着部
长度
(mm)
印压
(×10
-2
N/mm)
滴漏防止板位置的调整范围
13
30以下
在最下面的位置使用。
(离刮刀边缘2 mm)
30～70
在中央的位置使用。
(离刮刀边缘3.5 mm)
70以上
在最上面的位置使用。
(离刮刀边缘4.5 mm)
10
(选购件)
在最下面的位置使用。
(离刮刀边缘2 mm)
7
(选购件)
1 2

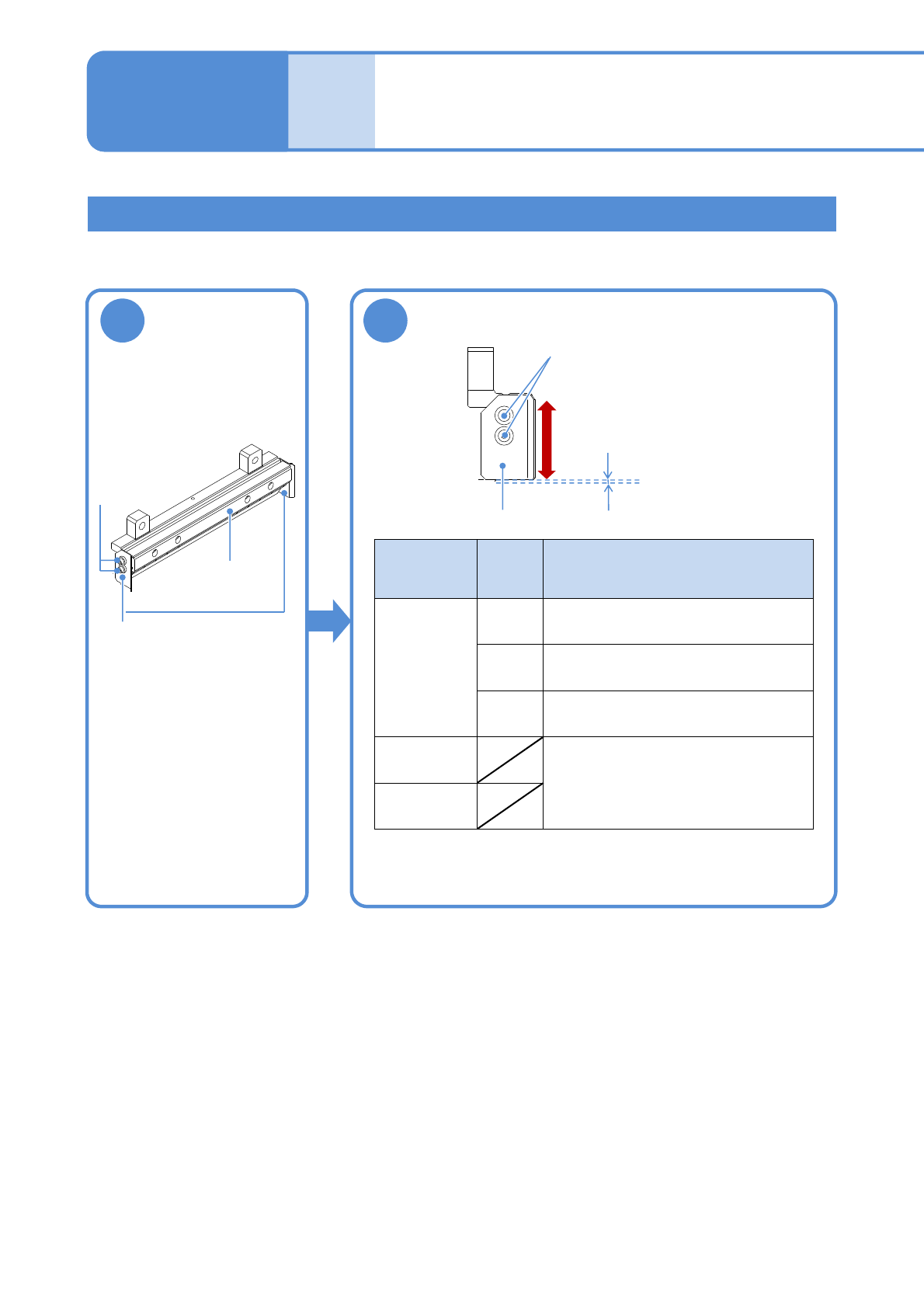

上下调整滴漏防止板的位置
在刮刀支架上安
装焊料滴漏防止
板
焊料滴漏防止板
●如果在错误的位置上使用，将有可能会与网板相接触,而导致
网板的损伤。
安装螺丝
6-1-2-1
(安装螺丝:4根)
刮刀支架
调整范围:
2 mm ∼ 4.5 mm
上
下
焊料滴漏防止板
焊料滴漏防止部材的安装1
