SPG2 EJP1BC-MB-06 OM-02 焊料滴漏防止板 螺丝 选购件 操作篇 6-1-2 粘着部 长度 (mm) 印压 ( × 10 -2 N/mm) 滴漏防止板位置的调整范围 13 30 以下 在最下面的位置使用。 ( 离刮刀边缘 2 mm) 30 ～ 70 在中央的位置使用。 ( 离刮刀边缘 3.5 mm) 70 以上 在最上面的位置使用。 ( 离刮刀边缘 4.5 mm) 10 ( 选购件 ) 在最下面的位置使用。 ( 离刮…
SPG2 EJP1BC-MB-06OM-02
6-1-1-4
SPG2 EJP1BC-MB-06OM-02
焊料滴漏防止板
螺丝
选购件
操作篇
6-1-2
粘着部
长度
(mm)
印压
(×10
-2
N/mm)
滴漏防止板位置的调整范围
13
30以下
在最下面的位置使用。
(离刮刀边缘2 mm)
30～70
在中央的位置使用。
(离刮刀边缘3.5 mm)
70以上
在最上面的位置使用。
(离刮刀边缘4.5 mm)
10
(选购件)
在最下面的位置使用。
(离刮刀边缘2 mm)
7
(选购件)
1 2

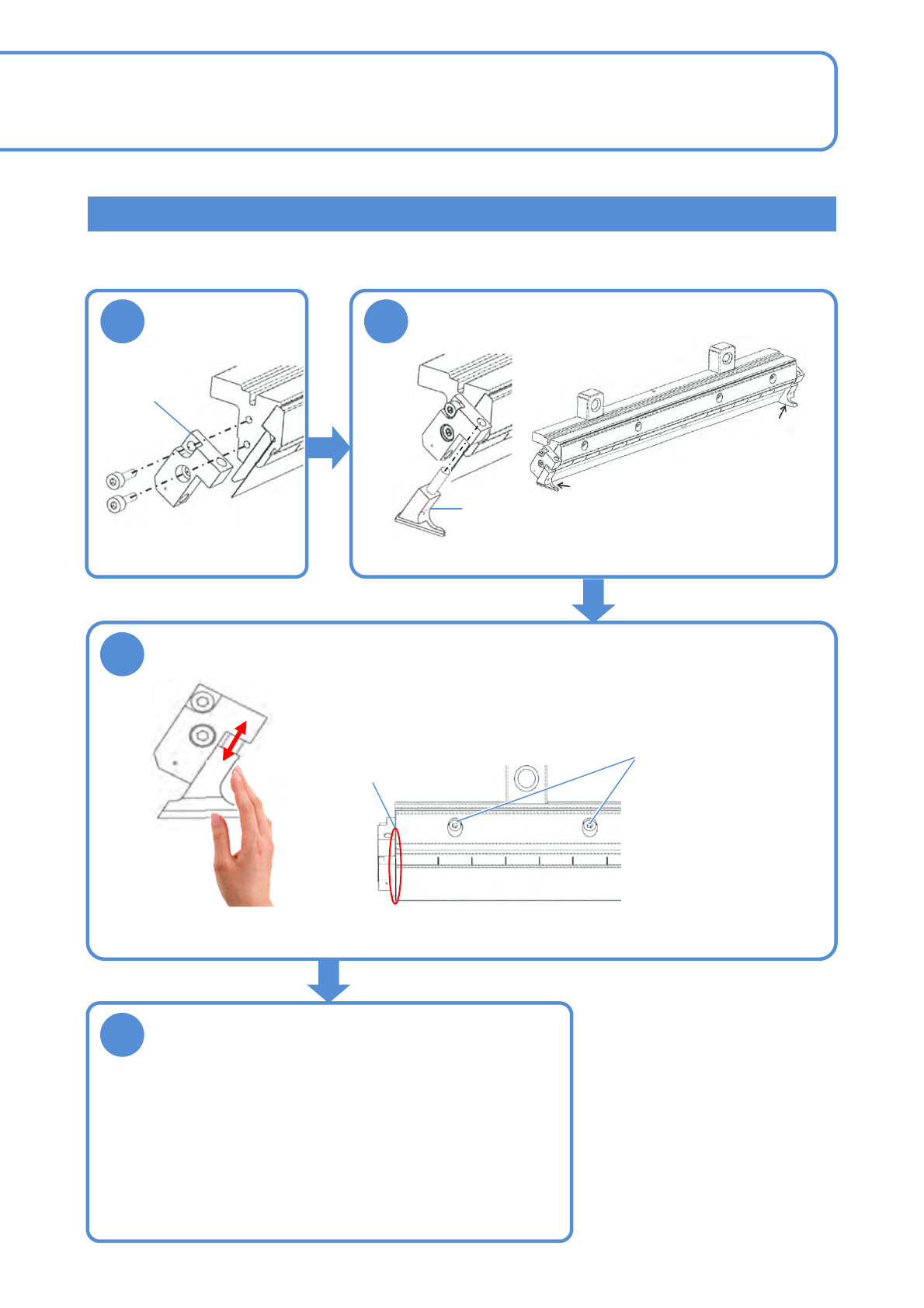

上下调整滴漏防止板的位置
在刮刀支架上安
装焊料滴漏防止
板
焊料滴漏防止板
●如果在错误的位置上使用，将有可能会与网板相接触,而导致
网板的损伤。
安装螺丝
6-1-2-1
(安装螺丝:4根)
刮刀支架
调整范围:
2 mm ∼ 4.5 mm
上
下
焊料滴漏防止板
焊料滴漏防止部材的安装1
SPG2 EJP1BC-MB-06OM-02
6-1-2-2
防漏块(焊料水平泄漏导轨)
1
安装固定块
固定块
可动导轨
2
安装可动导轨
* 需要按照上图所示相同安装，
注意不要左右弄混
（安装螺丝:4个）
●可动导轨，通过将轴穿过固定块的定
位孔后，用磁石持住。
3
确认可动导轨的动作
* 使可动导轨上下动作，确认可顺畅进行动作。
* 动作不顺畅时，确认是否与刮板刮刀相接触。如果相接触，则拧松支架固
定螺栓，并向左右微调刮板刮刀的位置。
支架固定螺栓
设有若干缝隙
4
实施印压示教
* 在印刷前的安装了防漏块的状态下，实施印压示教。
保存结果后，在进行生产时选择这个数据，即可无需每次
都执行印压示教。
●固定块使用了磁石，因此请在实施印压示教之前先确认是否附着
有异物。
