SPG2 EJP1BC-MB-06 OM-02 安装该当机种的专用箱 1 ●从专用箱伸出的 1 ～ 3 根 管子连接到左侧接口部。 ●用选购件的真空泵来进行基板吸着时 , 最多可以连接 3 根管子。 ●将插头插进不使用的连接和箱的孔 内。 基板吸着箱 基板吸着板 连接 管 6-1-3 -1 1 基板吸着箱 基板吸着板 基板吸着箱 ( 真空泵 / 混合吸着规格 ) 基板吸着箱 ( 鼓风机规格 ) 安装专用箱 ●在设置时，使箱下面的吸着孔对…
SPG2 EJP1BC-MB-06OM-02
选购件
基板支撑单元的安装 1
基板支撑块／基板吸着支撑块
基板(吸着)基板支撑块
螺栓
1
6-1-3-1
操作篇
6-1-3
管
连接
根据基板尺寸,安装需要数量
●支撑块1枚的宽度为21 mm和42 mm
的2种类。
●附带的辅助作用的磁石,在运转中位置
会移动,必须用螺栓来固定。
●使用基板吸着支撑块时,从支撑块伸出
的1～3 根管子连接到左侧接口部。
●在不使用的连接上安装插头。
●安装基板支撑单元,使其支撑住基板整
体。
管
连接
基板支撑单元有7种。根据基板的种类,来安装适合的支撑单元。
■基板支撑块
基板通过托板式的块状来支撑。用于单面实装的基板。
■基板吸着支撑块
附带真空吸着功能的支撑块。
■基板吸着箱
(真空泵/混合吸着规格)
通过真空吸着来支撑基板。反面印刷或基板的弯曲较大时使用。
■基板吸着箱
(鼓风机规格)
■基板支撑销
基板用销来支撑。用于两面实装等基板。
■磁铁支撑销
基板用销来支撑。因为尖端部有磁石,可以在任意的位置竖立支撑销。
■基板吸着支撑销
带有真空吸着功能的磁铁支撑销。
■基板端面支撑 (固定式)
以托板支撑基板端面。支撑通过手动进行调整。
SPG2 EJP1BC-MB-06OM-02

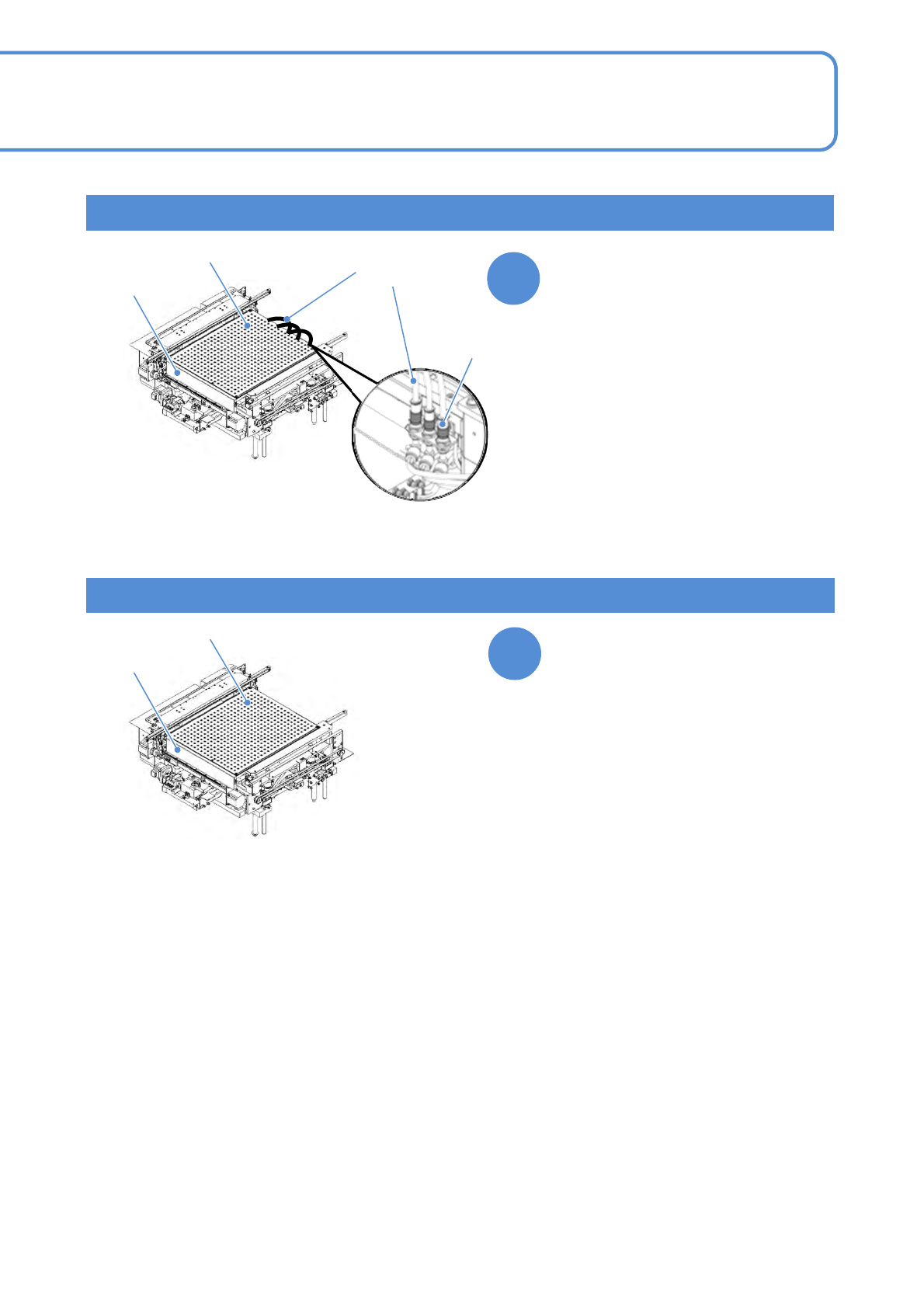

安装该当机种的专用箱
1
●从专用箱伸出的1～3 根
管子连接到左侧接口部。
●用选购件的真空泵来进行基板吸着时,
最多可以连接3根管子。
●将插头插进不使用的连接和箱的孔内。
基板吸着箱
基板吸着板
连接
管
6-1-3-1
1基板吸着箱
基板吸着板
基板吸着箱(真空泵/混合吸着规格)
基板吸着箱(鼓风机规格)
安装专用箱
●在设置时，使箱下面的吸着孔对准设
备的吸着孔。
SPG2 EJP1BC-MB-06OM-02

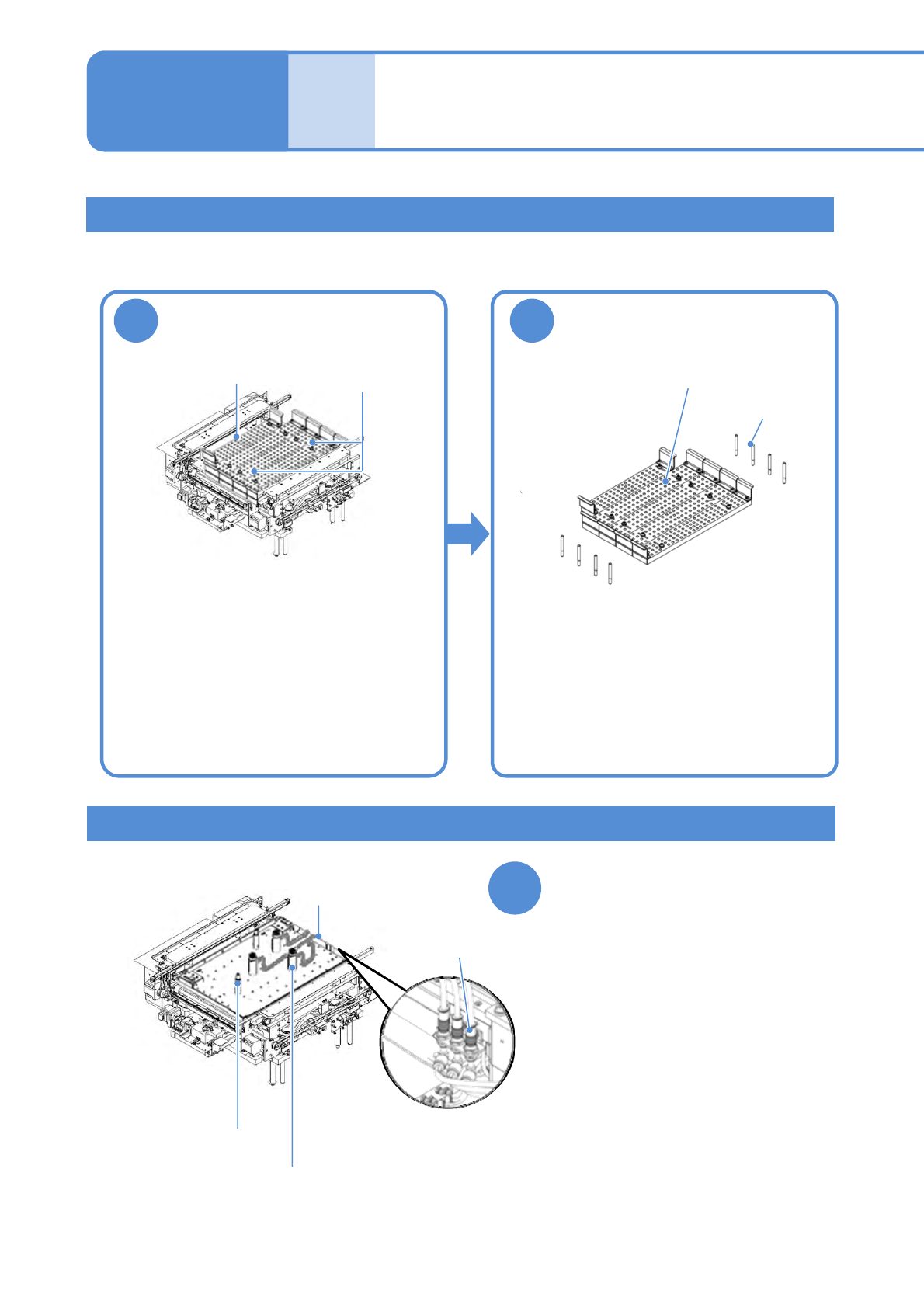

基板支撑销
1 2
配置基板吸着基板支撑销和磁铁
基板支撑销
1
将销按到矩形托板上后安装
●支撑销在基板的反面有贴装元件时,
使其在互不干涉的位置。
●托板1 枚的宽度
40 mm宽度(长度324 mm、6枚)
35 mm宽度(长度324 mm、1枚)
安装所需数量的矩形托板
矩形托板
基板支撑销
矩形托板
6-1-3-3
管
安装螺栓(M3)
基板吸着支撑销／磁铁基板支撑销
(安装螺栓：2根/枚)
磁铁基板支撑销直径
・φ 410根
・φ 10 10根
・φ 20 4根
●吸着基板支撑销伸出的管子和
左侧接口部连接。
（最多5根为止）
●只使用磁铁基板支撑销也可。
基板吸附支撑销
磁铁支撑销
连接
选购件
基板支撑单元的安装 2
操作篇
6-1-3
