SPG2 EJP1BC-MB-06 OM-02 选购件 基板吸着箱 2 6-1-4 -3 操作篇 6-1-4 基本规格尺寸 2 真空泵吸着规格 以往的类型 ●使用基板的宽度尺寸按照图中的 「基板宽度」。 ●箱子长度要在 510 mm 以下。 ●和 SP28P-D 以前的机种共通使用时 , 基 板吸着箱上需要传感器避开部 , 请另外 咨询。 基本规格尺寸 2( 仅仅用真空泵吸引 ) ( 单位 : mm) 上板 箱 基板宽度 箱宽度 ( 基…
SPG2 EJP1BC-MB-06OM-02
6-1-4-2
基本规格尺寸 1
鼓风机吸着规格
混合吸着型
(同时用鼓风机、真空泵来吸引)
●是SPG2, SPV, SPV-DC专用设计的箱
子。
●要在其他机种上使用时，请另行商量。
●关于上板的吸着孔
・关于从侧面的吸引(真空泵)，请配置在
基板下面。
・关于从箱子下面的吸引(鼓风机)，请设
置在基板下面、及基板切口、基板外
等处。

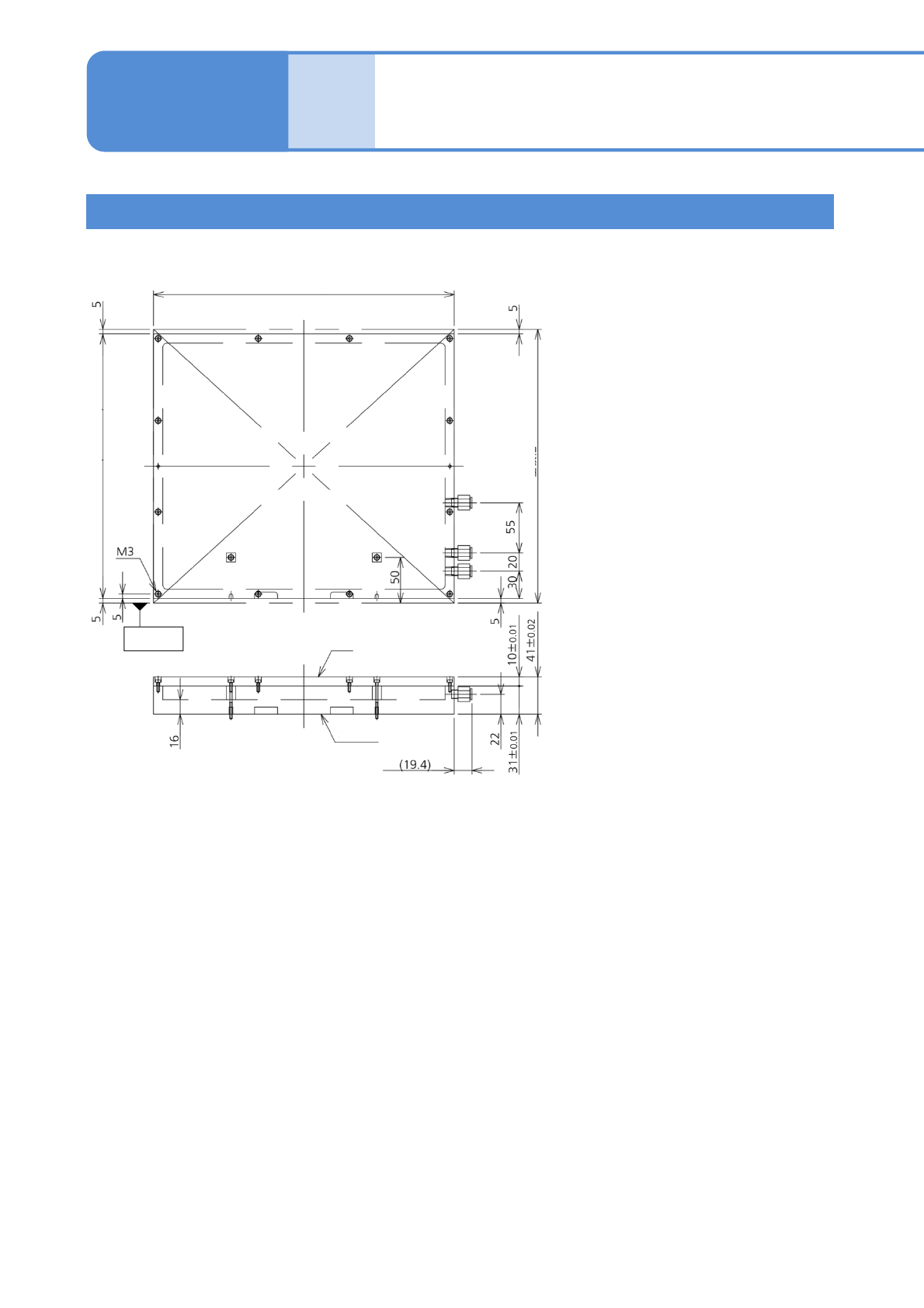

基本规格尺寸1(混合吸着型:用鼓风机+真空泵吸引)
(单位: mm)
箱长度
基板宽度
上板
箱
箱宽度(基板宽度-10)
传送基准
接头安装部 上板处M5
SPG2 EJP1BC-MB-06OM-02
选购件
基板吸着箱 2
6-1-4-3
操作篇
6-1-4
基本规格尺寸 2
真空泵吸着规格
以往的类型
●使用基板的宽度尺寸按照图中的
「基板宽度」。
●箱子长度要在510 mm以下。
●和SP28P-D 以前的机种共通使用时,基
板吸着箱上需要传感器避开部,请另外
咨询。

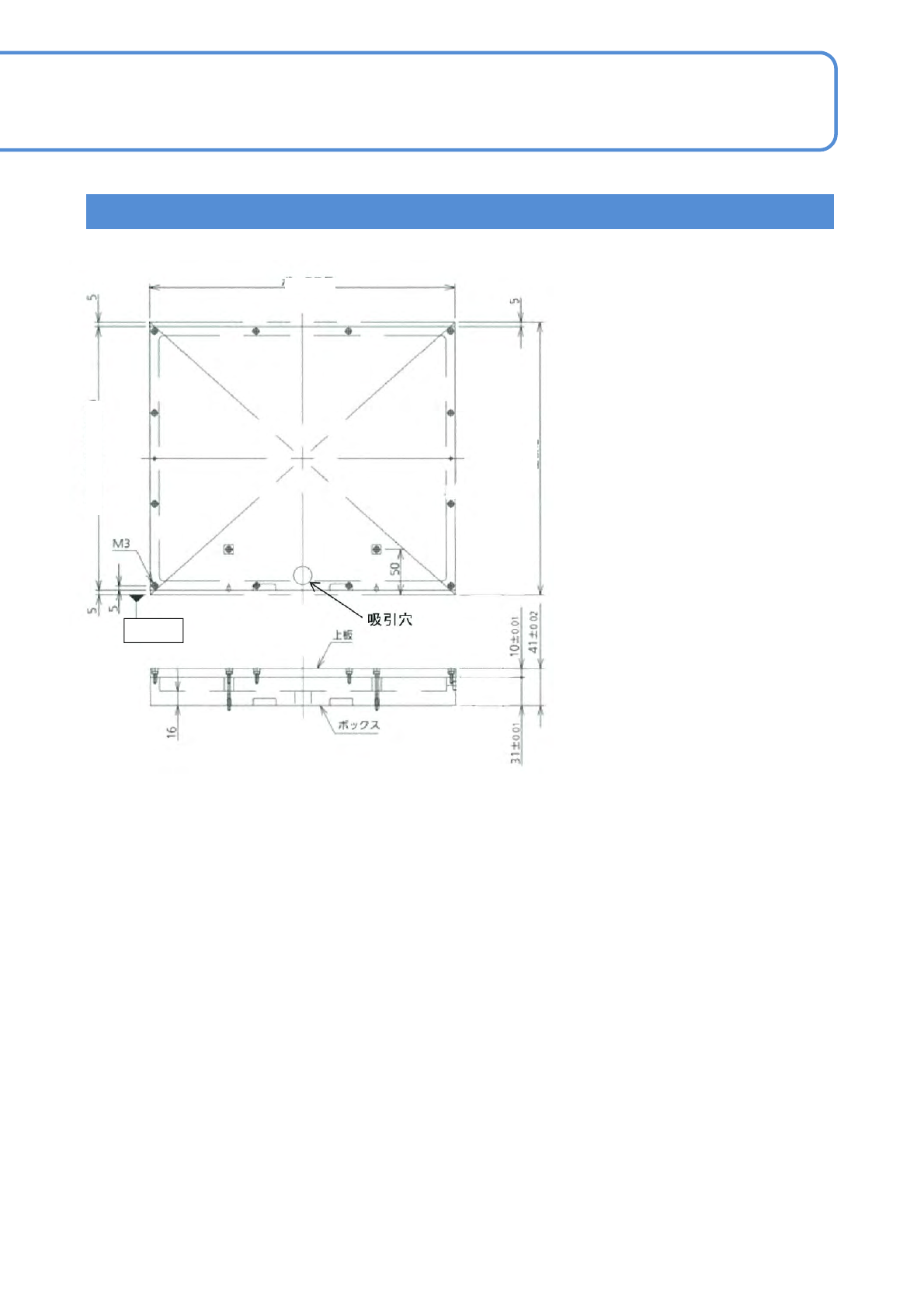

基本规格尺寸2(仅仅用真空泵吸引)
(单位: mm)
上板
箱
基板宽度
箱宽度(基板宽度-10)
传送基准
箱长度
SPG2 EJP1BC-MB-06OM-02
6-1-4-4

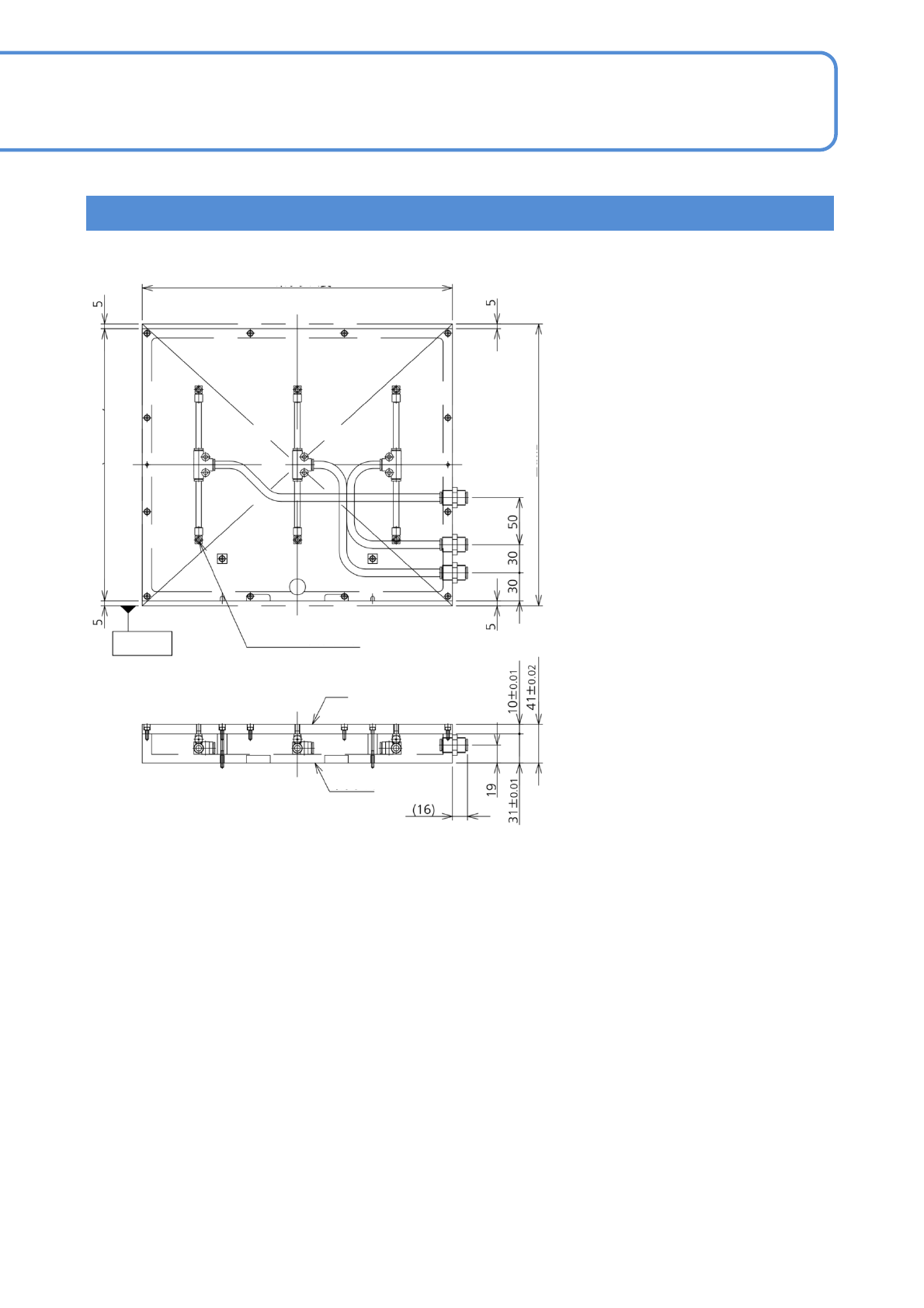

基本规格尺寸3(只通过鼓风机进行吸引)
基本规格尺寸3
鼓风机吸着规格
(只通过鼓风机进行吸引)
●是SPG2, SPV, SPD-DC专用设计的箱
子。
●还可用于SPG，但是在其他机种上使
用时，请另行商洽。
●关于上板的吸着孔
・关于从箱子下面的吸引(鼓风机)，请设
置在基板下面、及基板切口、基板外
等处。
(単位:mm)
基板宽度
箱宽度(基板宽度-10)
传送基准
箱长度
