SPG2 EJP1BC-SF-00CM-00 不依存生产数据的 设备状态的设定。 进行设备各部的 动作确认和调整。 由于维修保养和零部件的更换 , 变更和设定设备 的基准值。 全轴原点复位。 确认网板的清洁动作。 确认自动焊料供给单元的动作。 显示全轴的信息。 设定调整用的动作条件。 显示过去 100 次的识别结果。 设定操作模式的使用许可范围。 工程师 模式 1-10-5 -3 验证印压方法。 显示测量印刷精度后的结果。 对个别印刷动…

100%1 / 308
SPG2 EJP1BC-SF-00CM-00
进行基板识别、网板识别、印压的校正等。

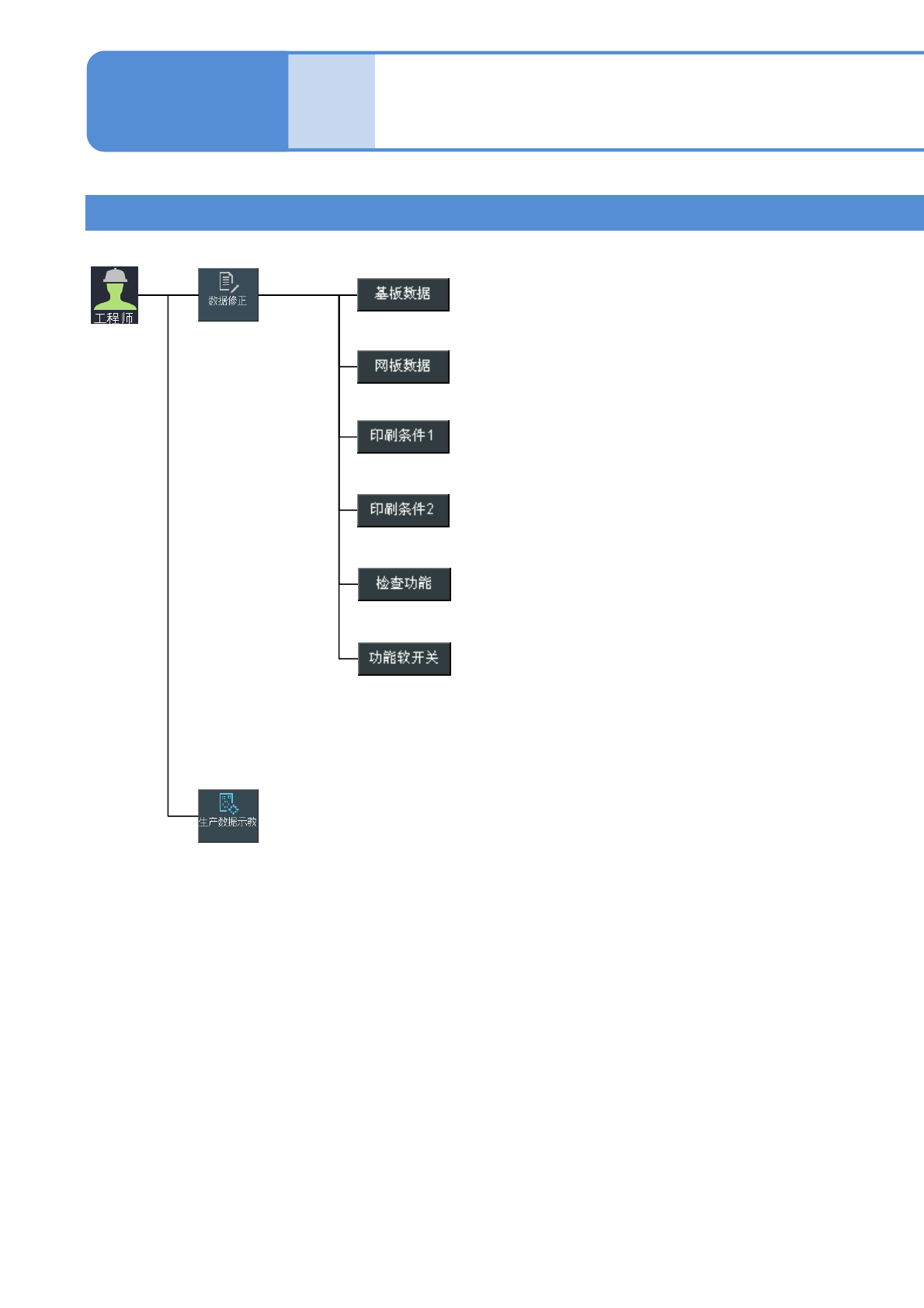

菜单构成2
编辑动作条件。
工程师
模式
工程师模式
1-10-5-2
1-10-5
进行生产数据的编
制以及编缉、示教
等操作。
对基板尺寸、基板识别标记、定
位条件进行编缉。
对网板尺寸、网板识别标记、印
刷位置示教种类进行编缉。
对印刷速度、离版条件、清扫条
件进行编缉。
对印刷位置条件、焊料自动供给
条件进行编缉。
对焊料检查条件、网版检查条件
进行编缉。

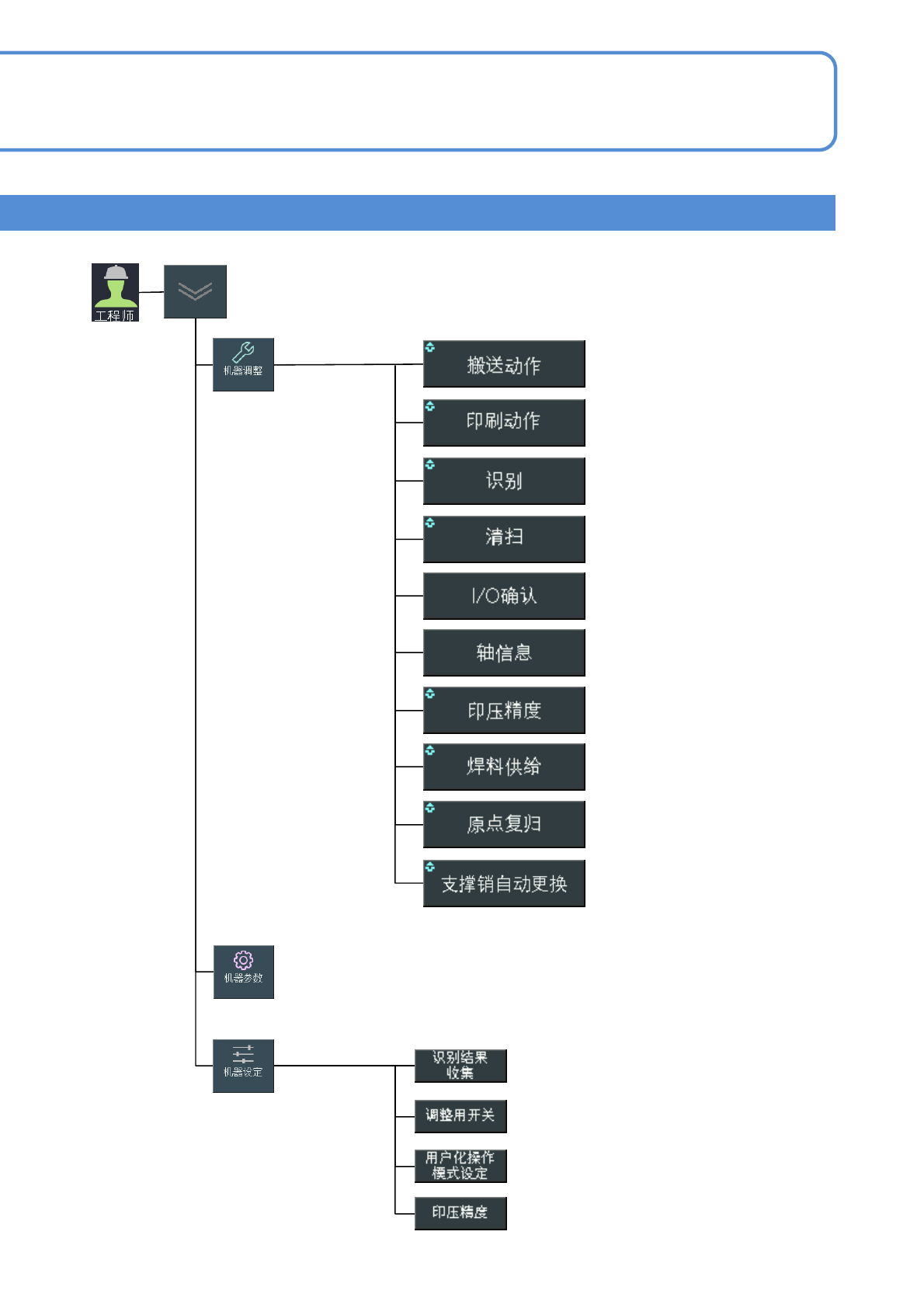

SPG2 EJP1BC-SF-00CM-00
不依存生产数据的
设备状态的设定。
进行设备各部的
动作确认和调整。
由于维修保养和零部件的更换,变更和设定设备的基准值。
全轴原点复位。
确认网板的清洁动作。
确认自动焊料供给单元的动作。
显示全轴的信息。
设定调整用的动作条件。
显示过去100次的识别结果。
设定操作模式的使用许可范围。
工程师
模式
1-10-5-3
验证印压方法。
显示测量印刷精度后的结果。
对个别印刷动作盒生产动作进行
确认。
对传送带进行调整，在传送带上
搬送基板。
对基板和网板的识别动作进行确
认。另外，对识别装置的维护动
作进行确认。
对传感器等的输入状态和脉冲等
的输出状态进行确认。
对支撑销的信息进行登录、删除
的操作。
SPG2 EJP1BC-SF-00CM-00

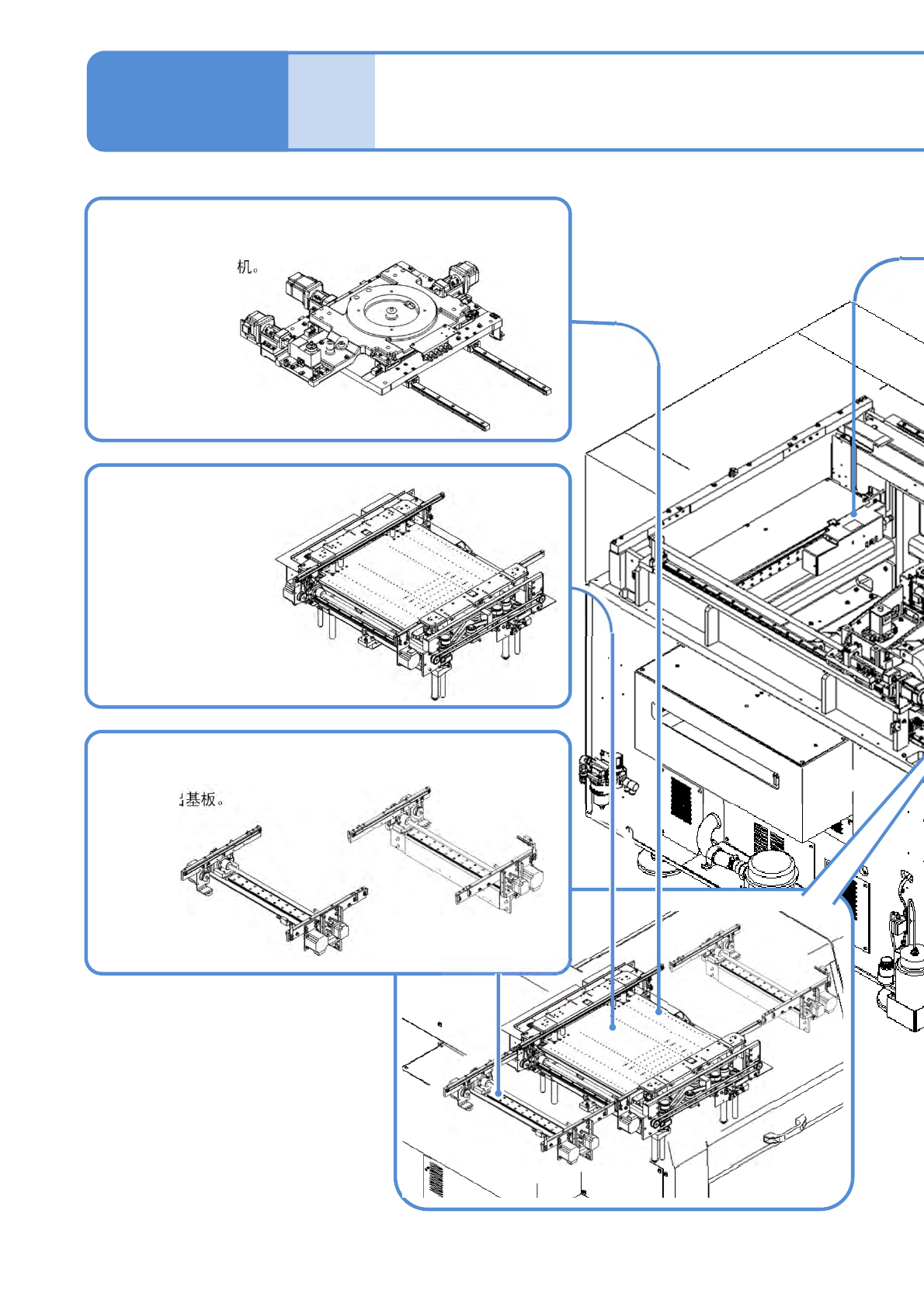

各部位
名称
主要单元
基板定位
升降机
控制基板的定位和
印刷位置的脱膜。
1-10-6-1
1-10-6
基板传入和传出。
XY工作台
传送带
搬入、搬出基板。
移动基板定位升降机。
