SPG2 EJP1BC-MB-02 OM-02 2-2-12 -2 3 ●在画面上的照相机原始图像上， 确认网板框架的边缘是否与图 像的中心线相吻合。 设置网板 ●确认基板模式 , 以便正确掌 握网板的外侧内侧方向 , 再 进行设置。 ●按网板 , 直到碰到 网板挡块 为止。 网板挡块 网板框 ■没有使用通用网板框架 ( 选购件 ) 时 ■使用通用网板框架 ( 选购件 ) 时 ●将位置调整到网板框架的内侧能够 进入到 照相机视野内的位置…
SPG2 EJP1BC-MB-02OM-02
机种
切换
OFF
SERVO
2
2-2-12-1
操作篇
2-2-12
1
确认轴已停止后
网板的设置 1
网板的设置
SERVO
ON
4
5
(自动识别,结束后移动到
「焊料供给」)
确认提示信息
6
7
●使用通用网板支架规格(选购件)时，在设置网板之前调整网板支架的宽度。(→P.2-3-6-3)
完成以下操作之后
2-2-10 刮刀的更换
2-3-11 基板支撑销的更换
2-3-12 网板设置
SPG2 EJP1BC-MB-02OM-02
2-2-12-2
3
●在画面上的照相机原始图像上，
确认网板框架的边缘是否与图
像的中心线相吻合。
设置网板
●确认基板模式,以便正确掌
握网板的外侧内侧方向,再
进行设置。
●按网板,直到碰到网板挡块
为止。
网板挡块
网板框
■没有使用通用网板框架(选购件)时
■使用通用网板框架(选购件)时
●将位置调整到网板框架的内侧能够进入到
照相机视野内的位置上后，设置网板。
●当没有网板自动定位(选购件)时
SPG2 EJP1BC-MB-02OM-02
机种
切换

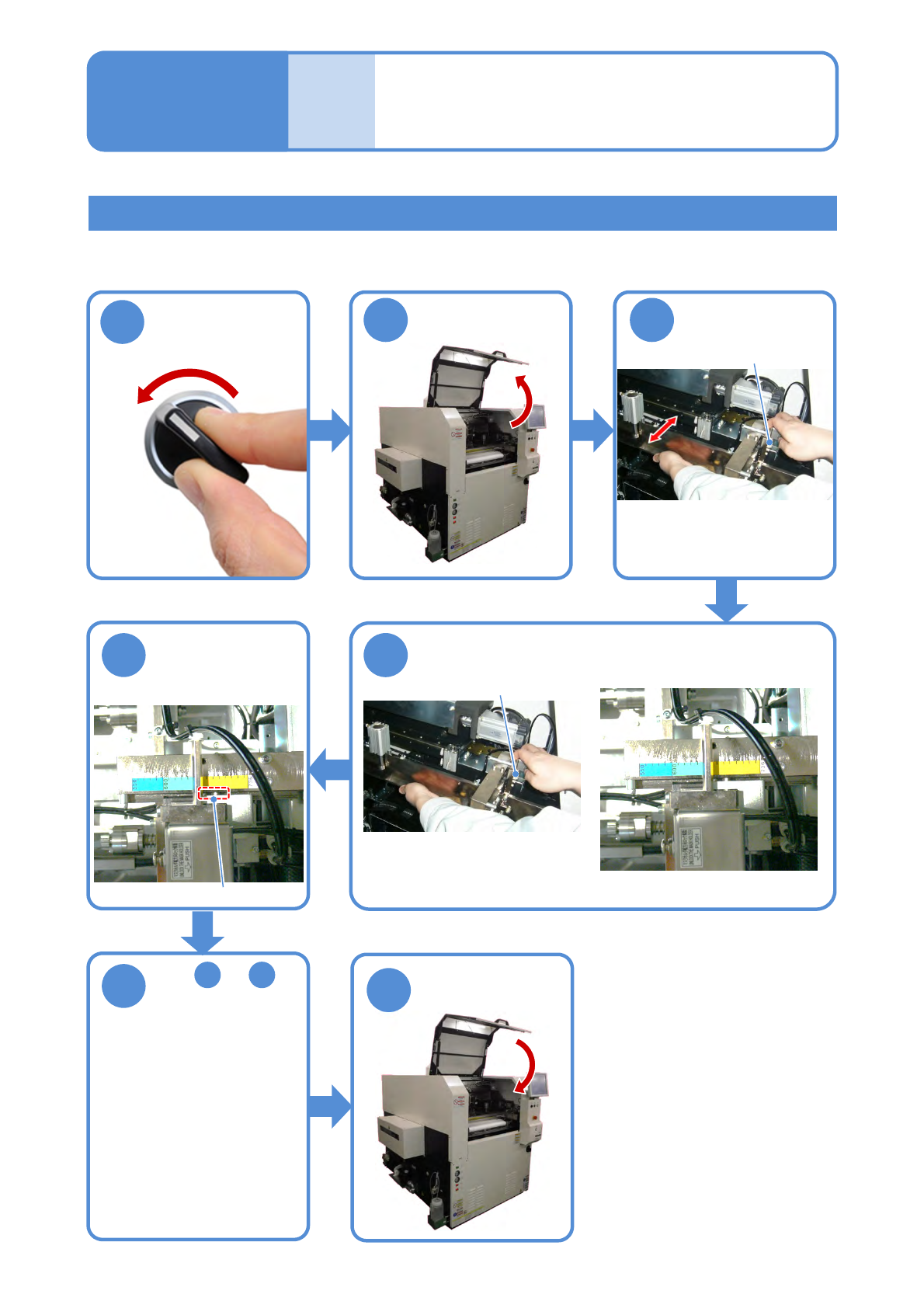

通用网板支架的宽度变更
OFF
SERVO
2
1
确认轴的停止后
3
移动支架部分
夹紧开关
在按住夹紧开关的状态下移动
支架部。
●需用一支手握住支架移动。
4
夹紧开关
固定支架部
●通过刻度确认位置后，松开
夹紧开关。
5
确认定位销已经确
实插进孔内
2-2-12-3
定位销
6
按照 ～
的步骤，对左侧的
支架也进行宽度调
整
3 5
7
网板的设置 2
操作篇
2-2-12
