Betriebsanleitung SIPLACE HF-Serie 3 Technische D aten Softwareversion SR.505.xx Ausgabe 05/2004 DE 3.6 Bestückköpfe 105 3.6.3 6-Segment- Collect&Pla ce-Kop f für High-S peed IC-Bestüc kung 3 Abb. 3.6 - 6 6-Segment-C…
3 Technische Daten Betriebsanleitung SIPLACE HF-Serie
3.6 Bestückköpfe Softwareversion SR.505.xx Ausgabe 05/2004 DE
104
schwindigkeitsparameter für die Servoverstärker und somit die auszuführende Achsbewegung er-
mittelt. Die Vakuumwerte an der Pipette werden während des gesamten Abhol- und
Bestückprozesses ständig elektronisch kontrolliert, um die Bestückfehlerrate möglichst gering zu
halten.
3.6.2.3 Technische Daten
3
12-Segment-Collect&Place-Kopf
mit Standard-BE-Kamera
12-Segment-Collect&Place-
Kopf mit DCA-Kamera
BE-Spektrum 0201 bis PLCC44, BGA, µBGA,
Flip-Chip, TSOP, QFP, SO bis
SO32, DRAM
0201 bis Flip-Chip, Bare Die
BE-Spezifikation
max. Höhe
min. Beinchenraster
min. Bumpraster
min. Ball-Bump ∅
min. Abmessungen
max. Abmessungen
max. Gewicht
6 mm
0,5 mm
0,35 mm
0,2 mm
0,6 x 0,3 mm²
18,7 x 18,7 mm²
2 g
6 mm
0,4 mm
0,2 mm
0,11 mm
0,6 x 0,3 mm²
13 x 13 mm²
2 g
Programmierbare Auf-
setzkraft
2,4 N - 5,0 N 2,4 N - 5,0 N
Pipettentypen 9 xx 9xx
X/Y-Genauigkeit ± 60 µm/4 σ ± 55 µm/4 σ
Winkelgenauigkeit ± 0,7°/4 σ ± 0,7°/4 σ
Betriebsanleitung SIPLACE HF-Serie 3 Technische Daten
Softwareversion SR.505.xx Ausgabe 05/2004 DE 3.6 Bestückköpfe
105
3.6.3 6-Segment-Collect&Place-Kopf für High-Speed IC-Bestückung
3

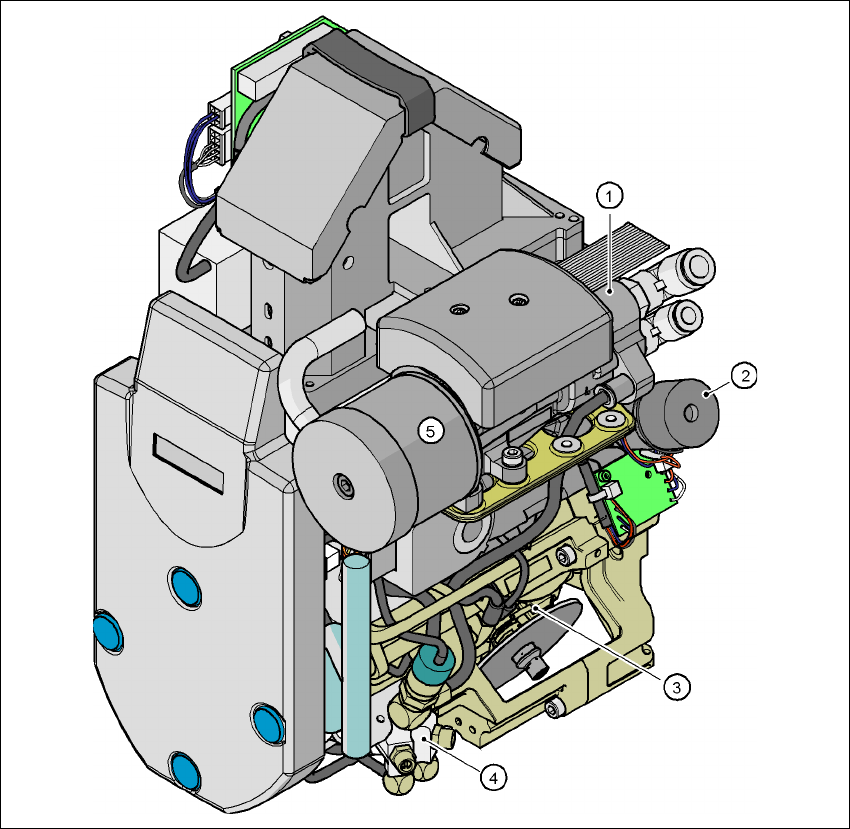

Abb. 3.6 - 6 6-Segment-Collect&Place-Kopf - Funktionsgruppen Teil 1
3
(1)Vakuumerzeuger
(2)Drehstation - DP-Achse
(3)Stern mit 6 Pinolen - Stern-Achse
(4)Blasluftventil
(5)Schalldämpfer
3 Technische Daten Betriebsanleitung SIPLACE HF-Serie
3.6 Bestückköpfe Softwareversion SR.505.xx Ausgabe 05/2004 DE
106
3

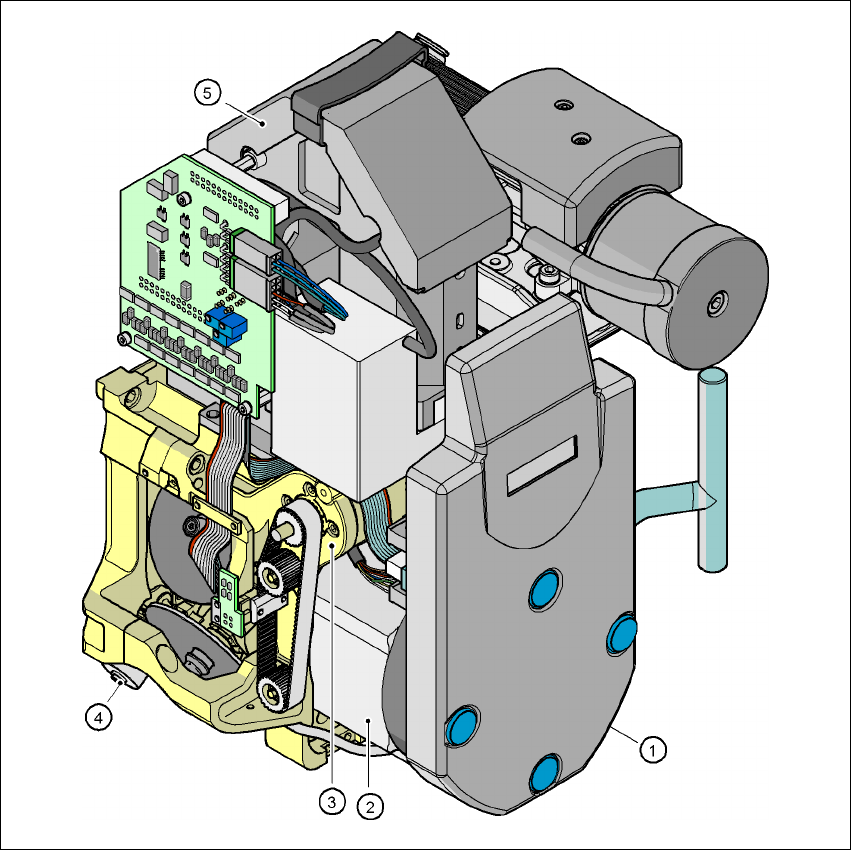

Abb. 3.6 - 7 6-Segment-Collect&Place-Kopf - Funktionsgruppen Teil 2
3
(1) Zwischenverteilerplatine, unter der Abdeckung
(2) Sternantrieb - DR-Motor
(3) Z-Achsenmotor
(4) Ventilstellantrieb
(5) BE-Kamera 39 x 39
