3 Technische Daten Betriebsanleitung SIPLACE HF-Serie
3.8 Abmessungen und Gewicht des Automaten Softwareversion SR.505.xx Ausgabe 05/2004 DE
122
3.8.8 Abmessungen des HF/3-Automaten mit Matrix-Tray-Changer
3
3
3
3

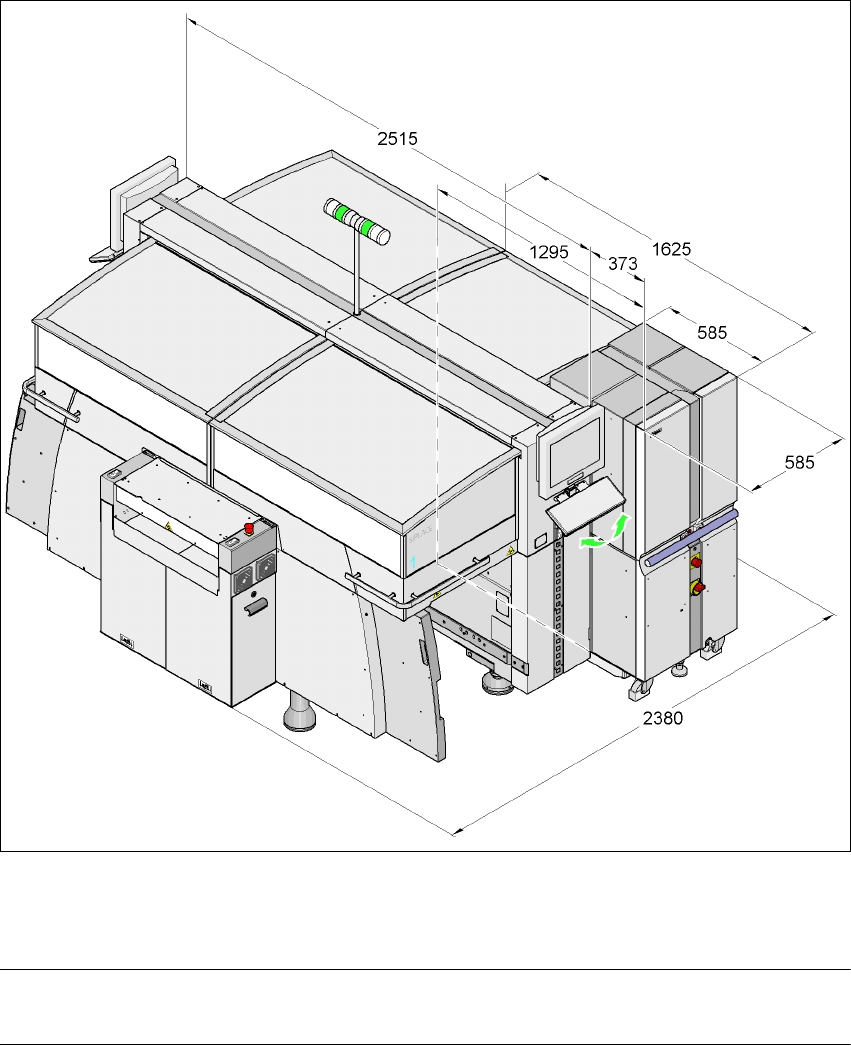

Abb. 3.8 - 6 Abmessungen des HF/3-Automaten mit Matrix-Tray-Changer in Millimeter
3
HINWEIS 3
Der Matrix-Tray-Changer kann nur an Stellplatz 2 angedockt werden.
Betriebsanleitung SIPLACE HF-Serie 3 Technische Daten
Softwareversion SR.505.xx Ausgabe 05/2004 DE 3.8 Abmessungen und Gewicht des Automaten
123
3.8.9 Rangierradius des Matrix-Tray-Changer
3
3
3
3

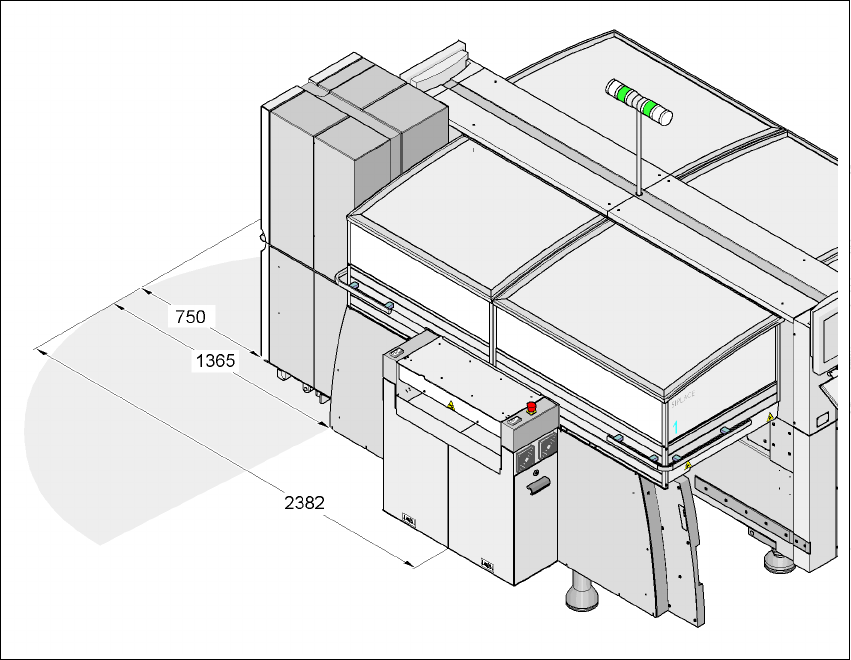

Abb. 3.8 - 7 Rangierradius des MTC
3
HF-Automat: Stellplätze 2 und 4 3
HF/3-Automat: Nur Stellplatz 2 3
3 Technische Daten Betriebsanleitung SIPLACE HF-Serie
3.9 Bedienelemente Softwareversion SR.505.xx Ausgabe 05/2004 DE
124
3.9 Bedienelemente
3.9.1 Bedien- und Anzeigeelemente
3

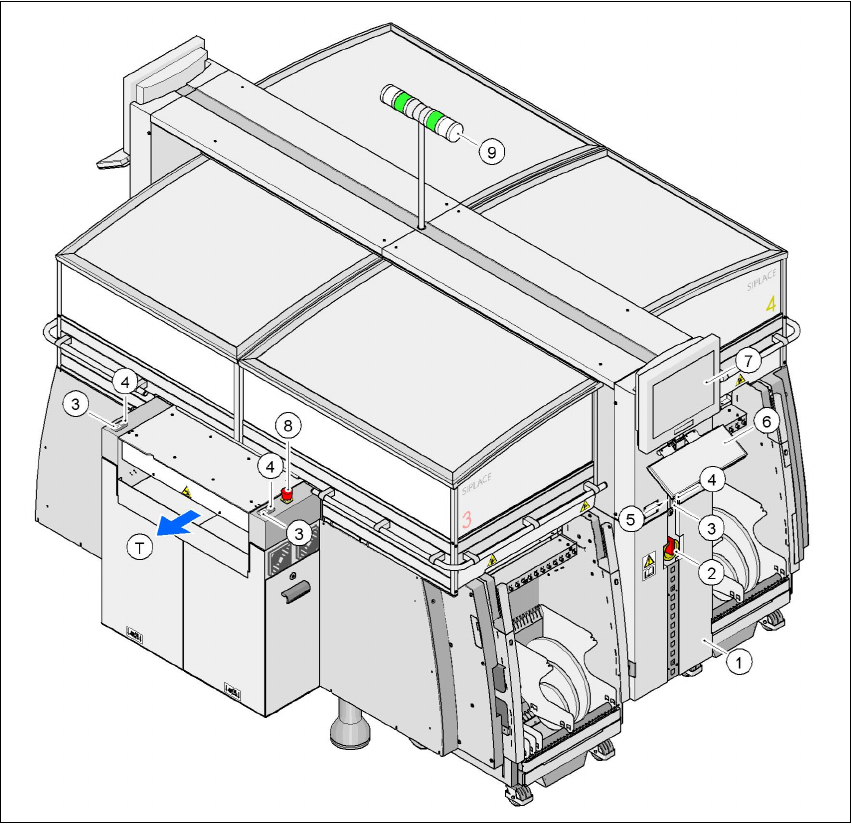

Abb. 3.9 - 1 Bedien- und Anzeigeelemente
3
(1)Bedienfeld auf der Seite der Stromversorgung (2)Hauptschalter
(3) Stopptaster (schwarz) (4) Starttaster (weiß)
(5) Bauelementezähler (6)Tastatur
(7)LCD-Bildschirm (8)NOT-HALT-Taster
(9) Meldeleuchte (T)Leiterplatten-Transportrichtung
