3 Technische Daten B etriebsanleitung SIPLAC E HF-Serie 3.10 Portale Softwareversion S R.505.xx Ausgabe 05/2004 D E 130 3.10.3 Aufbau der X-Achse 3 Abb. 3.10 - 3 Aufbau der X-Achse 3
Betriebsanleitung SIPLACE HF-Serie 3 Technische Daten
Softwareversion SR.505.xx Ausgabe 05/2004 DE 3.10 Portale
129
3.10.2 Lage der Portale des HF/3-Automaten
3
Abb. 3.10 - 2 Lage der Portale des HF/3-Automaten
3
P1 Portal 1 3
X1 X-Achse, Portal 1 3
Y1 Y-Achse, Portal 1 3
P3 Portal 3 3
X3 X-Achse, Portal 3 3
Y3 Y-Achse, Portal 3 3
P4 Portal 4 3
X4 X-Achse, Portal 4 3
Y4 Y-Achse, Portal 4 3
(T) Leiterplatten-Transportrichtung 3
Bestückbereich 2
Bestückbereich 1
3 Technische Daten Betriebsanleitung SIPLACE HF-Serie
3.10 Portale Softwareversion SR.505.xx Ausgabe 05/2004 DE
130

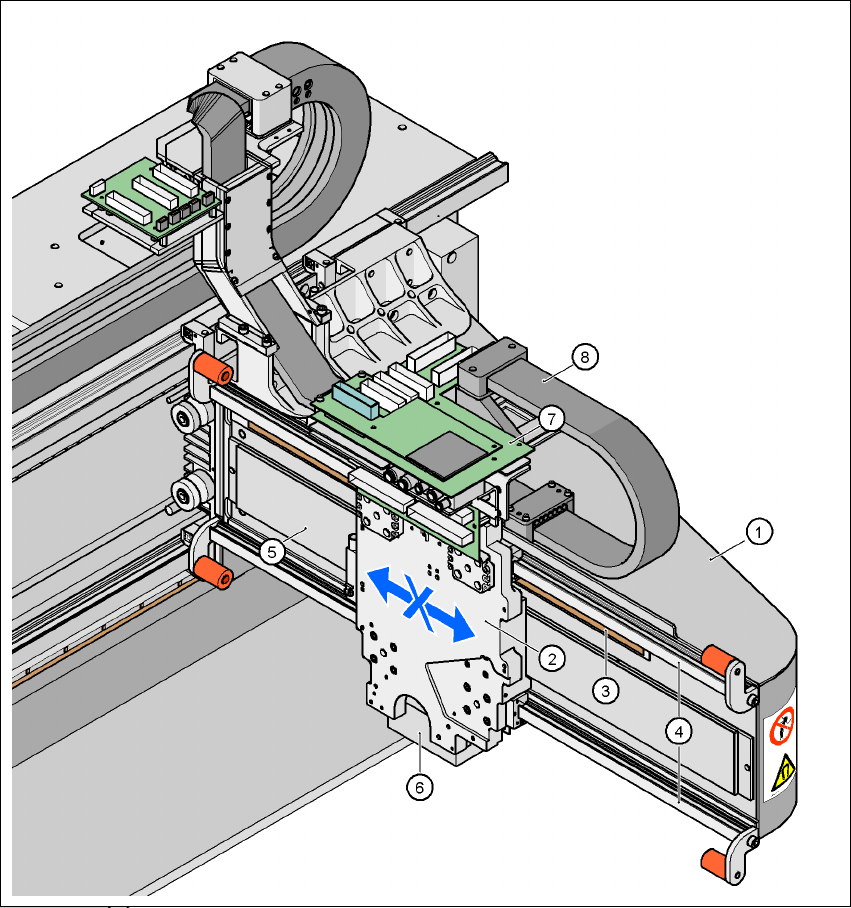

3.10.3 Aufbau der X-Achse
3
Abb. 3.10 - 3 Aufbau der X-Achse
3
Betriebsanleitung SIPLACE HF-Serie 3 Technische Daten
Softwareversion SR.505.xx Ausgabe 05/2004 DE 3.10 Portale
131
Die X-Achse besteht im Wesentlichen aus folgenden Hauptbaugruppen:
– Portalausleger (1)
– Kopfhalterung (2)
– Lineares Wegmesssystem (3)
– Führungssystem (4)
– Linearantrieb mit Permanentmagnet (5)
– Kabelschlepp (8)
3
Die Kopfhalterung (2) nimmt folgende Komponenten auf:
– Unterportalkamera (LP-Kamera des LP-Visionmoduls) (6)
– Satz Kopfplatinen (7)
– Messkopf des Messsystems
– Collect&Place-Kopf oder SIPLACE TwinHead
Der Portalausleger (Pos. 1 in Abb. 3.10 - 3
) ist aus Carbonfaser-Verbundmaterial gefertigt. Diese
Technologie verleiht Baugruppen äußerst geringes Gewicht bei extremer Steifigkeit.
Die X-Achse wird von einem Linearmotor angetrieben. Der Sekundärteil des Antriebs besteht aus
einem Permanentmagneten und ist am Portalausleger montiert, der Primärteil ist mit der Kopfhal-
terung verschraubt. Die Kopfhalterung wurde so konstruiert, dass sie alle Bestückkopf-Typen auf-
nehmen kann - ein weiteres Merkmal für die große Flexibilität, die mit SIPLACE-Automaten erzielt
wird.
3.10.4 Technische Daten der X-Achse
3
Antrieb direkt, Linearmotor
Max. Geschwindigkeit 2,5 m/sec
Verfahrweg 480 mm
Wegmesssystem Linearer Metallmaßstab
Maßstabslänge 520 mm
Auflösung 1 µm
