porten der einzelnen Automaten erfolgt über die SMEMA-Schnittstelle. Für den Doppeltransport
und auch für den Einfachtransport kann die feste Transportseite rechts oder links gewählt werden.
Eine Umrüstung der festen Transportseite von rechts auf links oder umgekehrt ist bei diesem
Transport leicht möglich. Der Transport der Leiterplatten wird mit optischen Sensoren überwacht
und gesteuert. Hat die Leiterplatte den Bestückbereich erreicht und die Lichtschranke passiert,
wird sie abgebremst. Eine Laserlichtschranke erfasst die Position der Leiterplatte. Sobald die Lei-
terplatte ihre Sollposition erreicht hat, wird das Transportband gestoppt und die Leiterplatte von
der Unterseite her geklemmt. 3
3
Betriebsanleitung SIPLACE HF-Serie 4 Aufstellen und Inbetriebnahme
Softwareversion SR.505.xx Ausgabe 05/2004 DE 4.1 Maße und Gewichte der Automaten
143
4 Aufstellen und Inbetriebnahme
4.1 Maße und Gewichte der Automaten
4
4
4.2 Abmessungen der Automaten
Die Abmessungen des HF-Automaten sind in Abb. 4.2 - 1 dargestellt, die des HF/3-Automaten in
Abb. 4.2 - 2
. Zu Transportzwecken können die Anbausätze (Pos. 1 bzw. 5 in Abb. 4.2 - 3) an der
Seite demontiert werden. Die Gesamtbreite der Maschine von 2380 mm (mit zwei Anbausätzen)
reduziert sich auf 2103 mm, wenn ein Anbausatz demontiert wird. Ohne Anbausätze ist der Au-
tomat 1826 mm breit.
Länge
mit beiden Anbaussätzen
mit einem Anbausatz
ohne Anbausätze
2380 mm
2103 mm
1826 mm
Breite der Grundmaschine
mit Bildschirm
mit schräg ausgeklappter Tastatur zusätzlich
2515 mm
2614 mm (HF), 2721 (HF/3)
132 mm (HF), 123 mm (HF/3)
Gewicht der Grundmaschine
Gewicht, Maschine voll gerüstet
3800 kg (HF), 3850 kg (HF/3)
4700 kg (HF), 4750 kg (HF/3)
Stellfläche 6,01 m² (HF), 6,48 m² (HF/3)
Spezifische Bodenbelastung bei
6 Maschinenfüßen
3 Maschinenfüßen
75,3 N/cm²
150,6 N/cm²
Flächenbelastbarkeit des Untergrunds min. 1561 kg/m² (HF)
min 1590 kg/m² (HF/3)
Höhe des Automaten mit Hauptstöranzeige bei Lei-
terplatten-Transporthöhe
830 mm
900 mm
930 mm
950 mm
bis 1955 mm
bis 2025 mm
bis 2055 mm
bis 2075 mm
Bodenfreiheit des Automaten bei Leiterplatten-
Transporthöhe
830 mm
900 mm
930 mm
950 mm
120 mm
190 mm
220 mm
240 mm
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE HF-Serie
4.2 Abmessungen der Automaten Softwareversion SR.505.xx Ausgabe 05/2004 DE
144
4

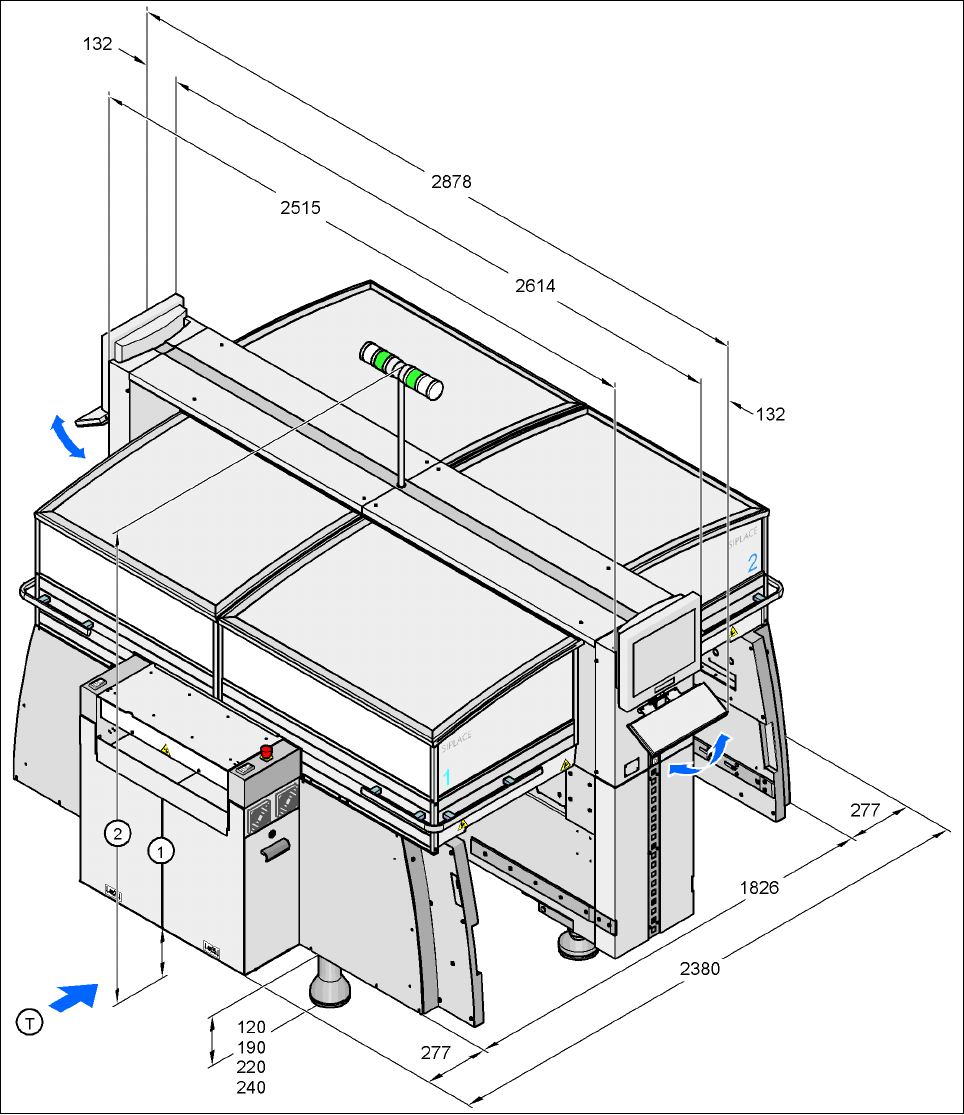

Abb. 4.2 - 1 Abmessungen des HF-Automaten in Millimeter - Blick auf die LP-Eingabeseite
(1) LP-Eingabeseite
(2) Höhe der Hauptstöranzeige, abhängig von der LP-Transporthöhe, max. 2075 mm
(T) Leiterplattentransportrichtung
